Bosch EPS 807 - Test Hazırlığı

1 689 979 672 2012-06-26| Robert Bosch GmbH
�02 | EPS 807 / 815 | Kullanımtr

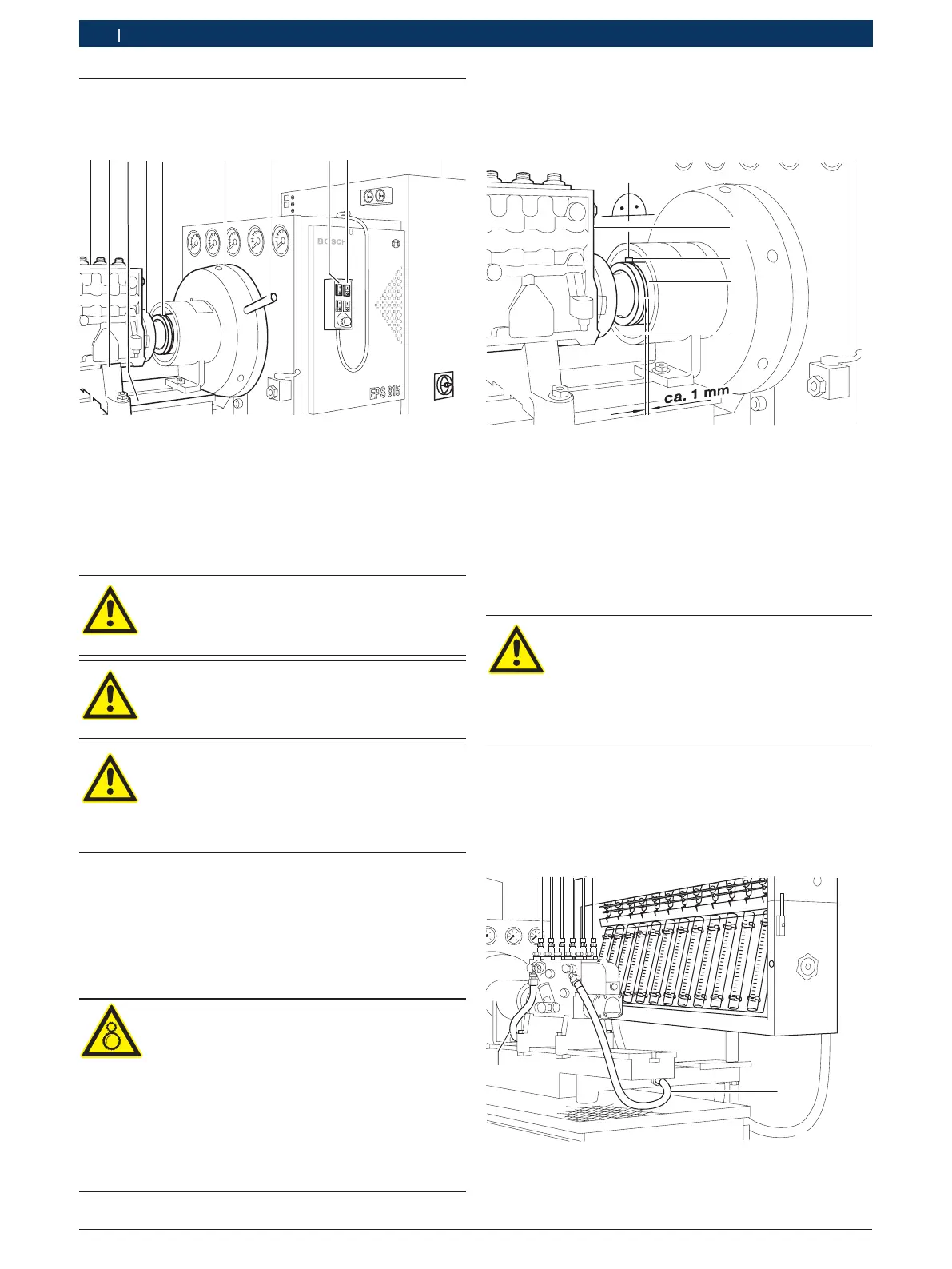

5.4 Test hazırlığı
1
2
4 5 6 7
8
9
10
458735/14
3
1. Test edilecek enjeksiyon pompasını (1) uyumlu
sabitleme parçalarıyla (2) bağlama konsolunun (3)
üzerinde sabitleyin.
2. Enjeksiyon pompasının (1) yarım kavramasını (4),
boşluksuz tahrik kavramasının (5) sıkıştırma çeneleri-
nin arasında gerdirin.
Sabitleme parçaları ve yarım kavramalar için
sıkma torklarına (bkz. Bölüm 8 tahrik tor-
kları) mutlaka uyulmak zorundadır.
Volanın (6) manüel olarak döndürülmesi için
olan döndürme pini (7) volanın yuva delikle-
rinde takılı kalmamalıdır!
ISO tahrik kavraması, EPS ünitesinin bir
güvenlik parçasıdır. Bu nedenle ISO tahrik
kavraması sadece ilgili Bosch yetkili servisi
tarafından onarılabilir veya koruyucu bakımı
yapılabilir.
3. Ana şalter (10) açık iken Açık-Kapalı şalterine (8) bas-
mak suretiyle frekans konvertörü şebekeye bağlanır.
Aynı zamanda, test yağı beslemesi devreye alınır.
4. Açık-Kapalı şalterine (9) basılarak tahrik motoru hazır
konum için bağlanır (regülatör etkinleştirmesi).
Uyarı! Dönen parçalara kapılma tehlikesi!
Dönen, hareket ettirilen ve hareket edebilen
parçalar giysilere, takılara veya saçlara takıla-
bilir ve ağır yaralanmalara neden olabilir.
¶ Dönen, hareket ettirilen ve hareket edebi-
len parçalara uygun mesafede durun.
¶ Dönen parçaları uygun şekilde örtün.
¶ Dönen parçalar bölgesine elle müdahale
etmeyiniz.
! Enjeksiyon pompası test cihazının devir sayısı ayarı
sadece ölçme sistemine (MGT veya KMA) bağlı olarak
olanaklıdır.
3
4
5
1
458735/15
! Tahrik kavraması (4) ile enjeksiyon pompasının (1) ya-
rım kavraması (3) arasında yakl. 1 mm'lik bir mesafenin
olmasına mutlaka dikkat edilmelidir.
! Germe cıvatasını (5) yalnızca sıkıştırma çeneleri
yatay iken bir tork anahtarıyla sıkın. Bu yolla her iki
kavramanın birbirine paralel bağlanması ve levha par-
çalarının zamanından önce aşınmaması temin edilir.
Germe cıvatalarının (5) sıkma torklarına
(bkz. Bölüm 8) mutlaka uyulmak zorunda-
dır, aksi takdirde insan ve makine için kaza
tehlikesi oluşabilir. Ayrıca germe cıvatasına
(5) ait 12.9 sayılı sağlamlık sınıfına riayet
edilmelidir.
5. Sıralı enjeksiyon pompalarında test yağı girişini (12)
ve test yağı geri dönüşünü (13) öngörülen enjeksiyon
pompası bağlantılarına irtibatlandırın.
6. Test yağı girişine ait hattı öngörülen enjeksiyon
pompası bağlantısına irtibatlandırın.
12
13
458735/16
