Bosch EPS 807 - Frontplade; Symboler

1 689 979 672 2012-06-26| Robert Bosch GmbH
Produktbeskrivelse | EPS 807 / 815 | 207
da

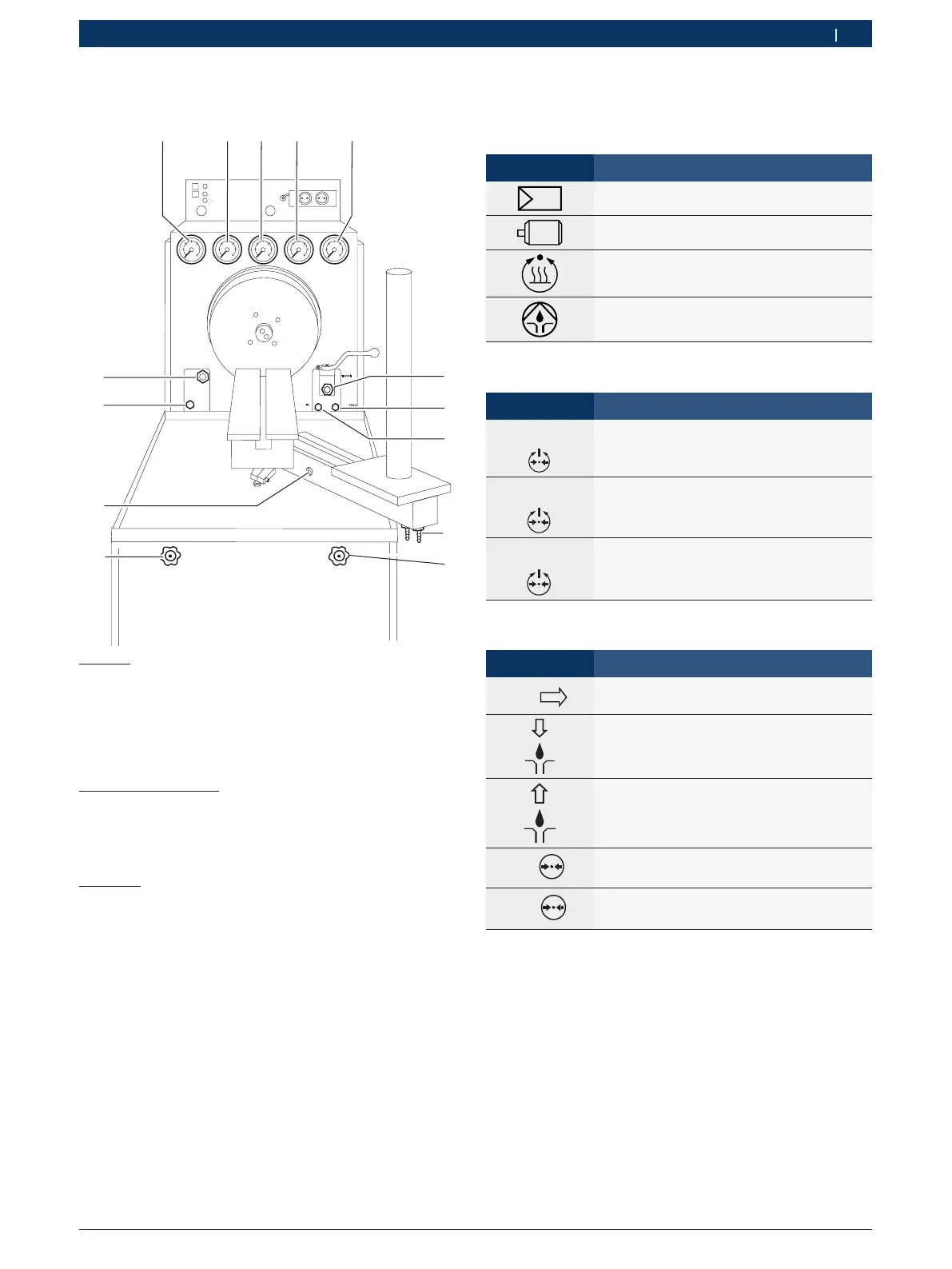

�.5.� Frontplade
24V
12V
TestOil
16bar
2,5bar
14
26
24
20
23 27 25 18 17
21
19
458735/3
22
16
15
Prøveolie
14 Tilløbstilslutning
15 Tilbageløbstilslutning for måleanordning
16 Reguleringsventil for prøveolie
17 Manometer – lavtryk 0 til 600 kPa
18 Manometer – højtryk 0 til 6 MPa
19 Tilbageløbstilslutning for indsprøjtningspumpe
Smøreolie (ekstraudstyr)
20 Tilbageløbstilslutning
21 Tilløbstilslutning
22 Reguleringsventil for smøreolie
23 Manometer 0 til 1 MPa
Trykmåling
24 Tilslutning for undertryk / indvendigt pumpetryk
25 Manometer for undertryk / indvendigt pumpetryk -100 til +250
kPa
26 Tilslutning for transportpumpetryk
27 Manometer for transportpumpetryk 0 til 1,6 MPa
�.5.4 Symboler
Betjeningsdel
Symbol Forklaring
Omretter og prøveolieforsyning til/fra
Drivmotor til/fra
(Regulatorfrigivelse)
Opvarmning til/fra
Smøreolieforsyning til/fra
Reguleringsventiler
Symbol Forklaring
Test-
Oil
Reguleringsventil for prøveolie
Venstredrejning v højtryk
Højredrejning v lavtryk
Lube-
Oil
Reguleringsventil for smøreolie
Pump Over Flow-
Oil
Overløbsreguleringsventil
Manometer- og prøveolietilslutninger
Symbol Forklaring
Test-
Oil
Prøveolietilløb
Smøreolie returløb
Smøreolie tilløb
250
kPa
Undertryk/indvendigt pumpetryk
Manometertilslutning 250 kPa
1,6
MPa
Transportpumpetryk
Manometertilslutning 1,6 MPa
