Bosch EPS 807 - Gerätebeschreibung; Antrieb; Schaltschrank, Bedienteil

1 689 979 672 2012-06-26| Robert Bosch GmbH
8 | EPS 807 / 815 | Produktbeschreibungde

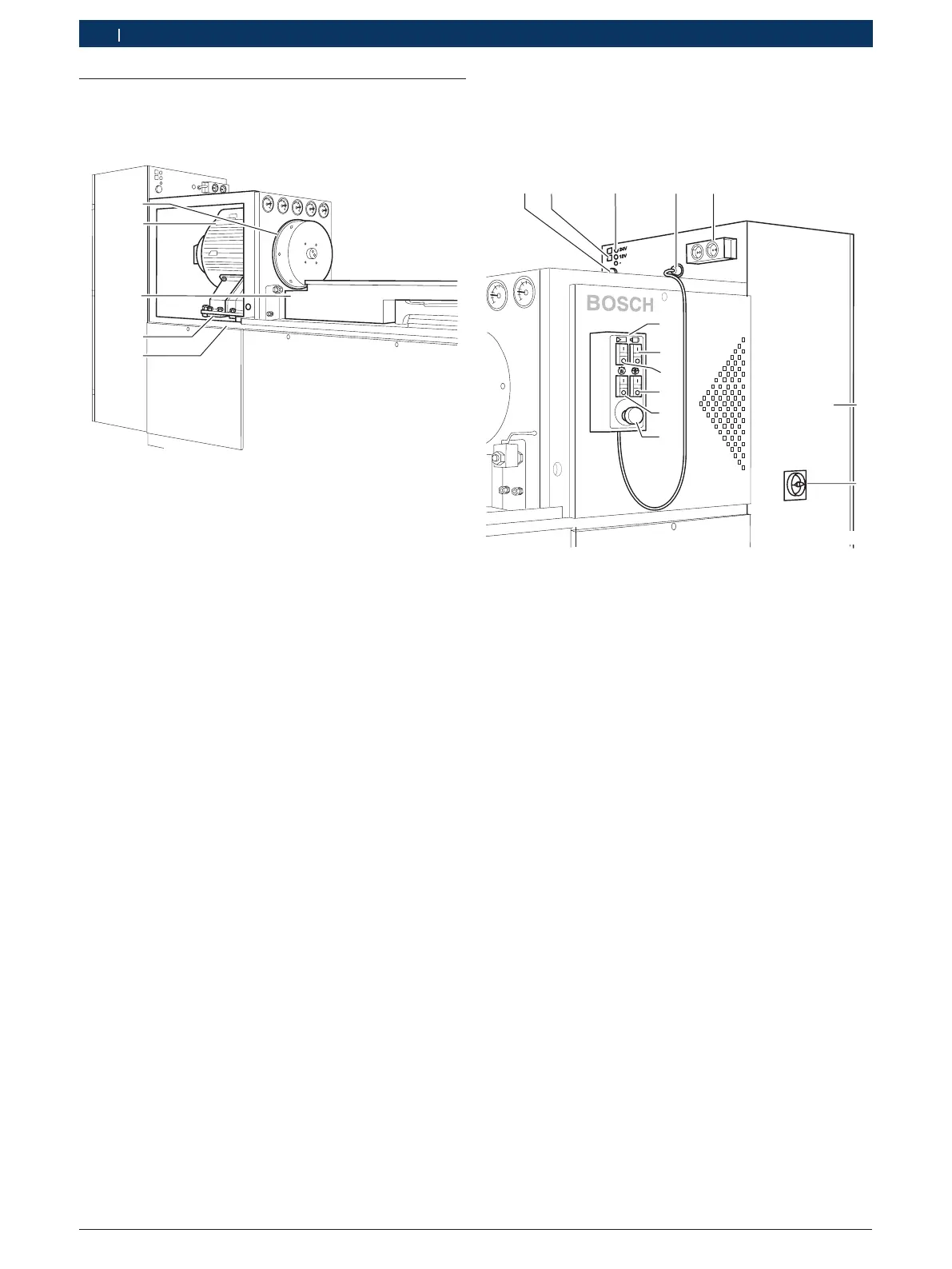

�.5.2 Schaltschrank, Bedienteil
Im Schaltschrank sind alle zum Betrieb notwendigen
elektrischen Bauteile und Schaltelemente montiert.
2
1
9 10 11 12 13
3
4
5
6
7
8
458735/2
1 Schaltschrank
2 Hauptschalter
3 Not-Aus Schalter
4 Ein-Aus Schalter mit Kontrollleuchte für Prüfölheizung
5 Ein-Aus Schalter mit Kontrollleuchte für Schmierölpumpe
6 Ein-Aus Schalter mit Kontrollleuchte für Umrichter, Prüföl
7 Ein-Aus Schalter mit Kontrollleuchte für Reglerfreigabe
8 Bedienteil
9 Anschluss für Mess-System (MGT oder KMA)
10 Sicherungsautomaten für 12 und 24 V / 7 A (Gleichspannung)
11 Anschlussklemmen 12 und 24 V / 7 A (Gleichspannung)
12 Anschluss für Bedienteil
13 Steckdose 2 x 230 V / 2,5 A (Wechselspannung)
Das Bedienteil (8) mit Not-Aus Schalter und den Ein-/
Aus-Schaltern der Aggregate kann wahlweise an beiden
Seiten des EPSangebracht werden.
! Niemals zwei oder mehr Verbraucher (z. B. CRS845
Ansteuergerät, Magnetventil, usw.) an den
Anschlussklemmen für die 12/24 Volt-Versorgung
(Pos.10) vom EPSanschließen. Ansonsten können
die Verbraucher beschädigt werden!
Die Verbraucher niemals bei eingeschaltetem
EPSab- bzw. anklemmen.
�.5 Gerätebeschreibung
�.5.1 Antrieb
1
2
3
5
4
458735/1
Antriebmotor (2) und Aufspannkonsole (3) sind über
eine biegestabile Zwischenplatte miteinander ver-
schraubt. Die Schwungscheibe (1) ist direkt auf dem
Wellenkonus des Antriebsmotors (2) befestigt. Diese
Antriebseinheit ist über Schwingmetallblöcke (4) im
Prüfstandsrahmen (5) gelagert. Die Prüfstände der 8-er
Reihe sind mit einem stufenlosen, drehzahlgeregelten,
elektronischem Antrieb ausgestattet. Technisch handelt
es sich um einen feldgeregelten 4-Quadranten-Frequen-
zumrichter mit vektoriellem Regelkreis in Kombination
mit einem Drehstrom-Motor. Dieser Antriebsmotor (2)
wurde für die Anforderungen der Einspritzpumpenprü-
fung entwickelt.
