Bosch EPS 807 - Paineensäätöventtiili; Testausöljyn Syöttö; Testausöljyn Jäähdytys; Testausöljyn Lämmitys

1 689 979 672 2012-06-26| Robert Bosch GmbH
186 | EPS 807 / 815 | Tuoteselostefi

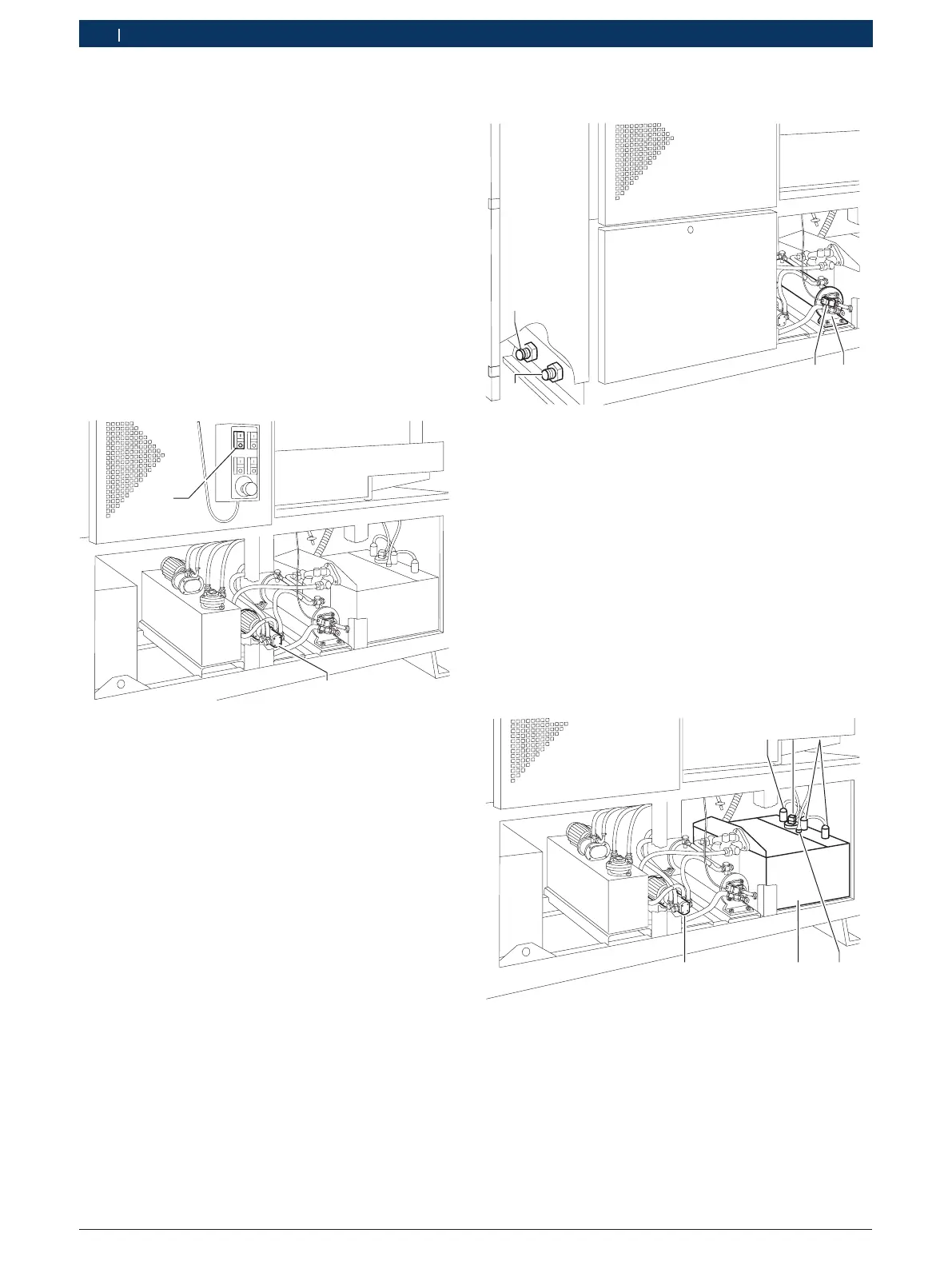

�.5.7 Testausöljyn jäähdytys
1
2
3
4
458735/5
Testausöljyä jäähdytetään lämmönvaihtimen (1) avulla.
Testausöljy virtaa jäähdytysputkien läpi ja luovuttaa sisäl-
tämänsä lämmön jäähdytysputkien ympärillä kiertävälle
vedelle.
Proportionaaliventtiilin (2) kautta johdetaan tarpeellinen
määrä jäähdytysvettä lämpötilasäätimen signaaleista riip-
puen (MGT tai KMA, ks. vastaava käyttöohje).
Jäähdytysveden tulo- (4) ja paluuliitännät (3) sijaitsevat
koepenkin takapinnalla.
! Jäähdytysveden paluupuoli on varustettava öljynerot-
timella (asiakkaan hankinta).
�.5.8 Testausöljyn lämmitys
3
45
1 1
2
458735/6
Testausöljyn lämmityksen ON-/OFF-kytkin on käyttö-
paneelissa (ks. 3.5.2). Lämmitys voidaan kytkeä päälle
aina tarvittaessa.
�.5.5 Paineensäätöventtiili
Paineensäätöventtiilissä (kuva 1, osa 16) on kaksi öljy-
kammiota erikokoisille liitäntäporauksille ja kierteille.
Kierrekarat säätävät venttiilikartiota pituussuunnassa.
Kun karat kääntyvät vasemmalle ääriasentoon, öljykammi-
oiden välinen yhteys sulkeutuu. Tuloliitännästä (14) ote-
taan silloin korkeapaineista öljyä (6 MPa). Kierrekarojen
kääntyessä oikealle molempien öljykammioiden välillä on
yhteys. Paineistettu öljy pääsee virtaamaan matalapaine-
piiriin. Tuloliitännästä (14) saadaan silloin matalapaineista
öljyä (6 MPa). Karojen asentoa hyödyntäen ja käyttämällä
testattavaan pumppuun sopivaa ylivuotoventtiiliä (ks. ky-
seisen ruiskutuspumpun testausohje) voidaan paineeksi
säätää 0 – 600 kPa.
�.5.6 Testausöljyn syöttö
1
2
458735/4
Koepenkkikotelon pohjalla olevaan altaaseen on asen-
nettu sähkötoiminen testausöljyn siirtopumppu (1).
Pumppu kytketään päälle käyttöpaneelin kytkimellä (2).
