144 | EPS 807 / 815 | Eerste inbedrijfstellingnl
4. Eerste inbedrijfstelling
! De opbouw, de aansluiting en de inbedrijfstelling
van de EPS 807 / 815 mag alleen door vakpersoneel
worden uitgevoerd.

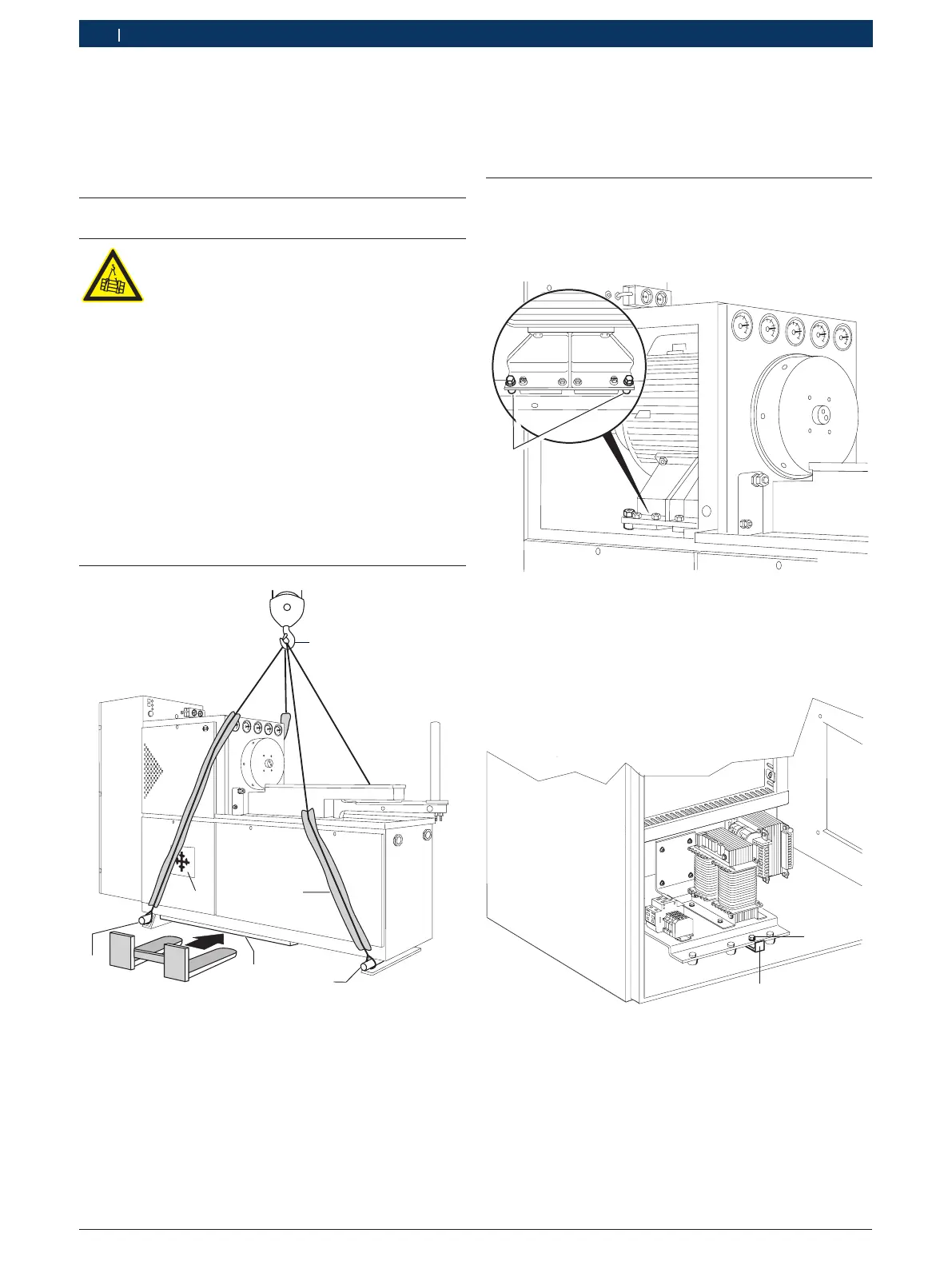

4.1 Transporteren, opstellen
Gevaar! Gevaar voor letsel door onvak-
kundig transport van EPS 807 / 815!
Bij het ondeskundige transporteren van de
EPS 807 / 815 bestaat gevaar voor letsel
door vallen of kantelen.
¶ Veiligheidsschoenen dragen.
¶ Alleen geschikte transportmiddelen, hef-
gereedschap en lastopnamemiddelen met
voldoende draagvermogen gebruiken.
¶ Let op het zwaartepunt (zie zwaartepunt-
symbool).
¶ Bij transport met kraan, hefgereedschap
of lastopnamemiddelen de last aan de
hiervoor bestemde aanslagpunten beves-
tigen.
¶ Niet onder zwevende lasten ophouden.
BOSCH
B2
A1
A2
A3
A1
B
A
458735/9W
n
B1
A met kraan (hefgereedschap)
A1 Rondijzer 24 mm diameter
A2 Onderlaag aan de kabels met lakbescherming
A3 in gunstige transportpositie draaien
B met vorkheftruck
B1 Symbool voor zwaartepunt
B2 Plank (1000 x 700 x 25 mm) als vlak oplegvlak voor de vork
onder de onderkant van testbank leggen
De inspuitpomp-testbank moet op een stevige en
vlakke ondergrond worden geplaatst met de meegele-
verde isolatieplaten en met de waterpas worden uitge-
lijnd. Referentiepunt is de bovenkant van de oliebak.
4.2 Transportbeveiligingen verwijderen
1. Bovenste afdekkingen (links en rechts) demonte-
ren en de 4 schroeven met de rood gekenmerkte
afstandshulzen (1) verwijderen.
1
458735/10
2. Deur van de schakelkast en de bevestigings schroef
(1) met de rood gekenmerkte transportbeveiliging
verwijderen.
4 5
458735-23
1
2
