1 689 979 672 2012-06-26| Robert Bosch GmbH
Descripción de producto | EPS 807 / 815 | 75 es

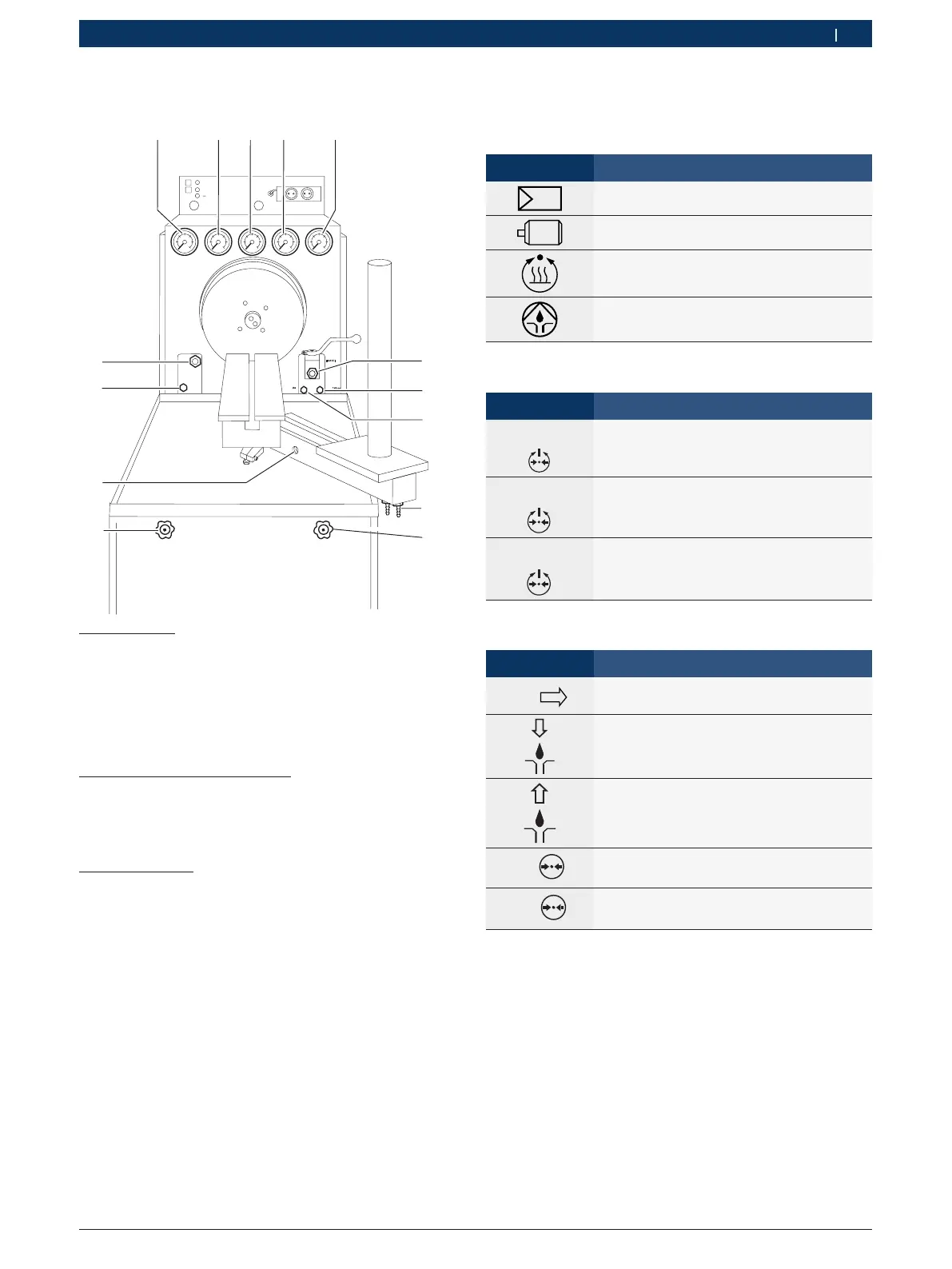

�.5.� Panel frontal
24V
12V
TestOil
16bar
2,5bar
14
26
24
20
23 27 25 18 17
21
19
458735/3
22
16
15
Aceite de control
14 Conexión de alimentación
15 Conexión de retorno para la instalación de medición (en brazo
giratorio)
16 Válvula reguladora de aceite de control
17 Manómetro – baja presión 0 a 600 kPa
18 Manómetro – alta presión 0 a 6 MPa
19 Conexión de retorno para la bomba de inyección
Aceite lubricante (accesorio especial)
20 Conexión de retorno
21 Conexión de alimentación
22 Válvula reguladora del aceite lubricante
23 Manómetro de 0 a 1 MPa
Medición de presión
24 Conexión para depresión / presión interna de bomba
25 Manómetro para depresión / presión interna de bomba
–100 a +250 kPa
26 Conexión para la bomba de transporte
27 Manómetro para la presión de la bomba de transporte 0 a 1,6 MPa
�.5.4 Instrucciones breves
Parte de manejo
Símbolo Aclaración
Encendido/apagado del conversor y de la ali-
mentación de aceite de control
Encendido/apagado del motor de impulsión
(liberación del conversor)
Encendido/apagado de la calefacción
Encendido/apagado del suministro de acei-
te lubricante
Válvula reguladora
Símbolo Aclaración
Test-
Oil
Válvula reguladora de aceite de control
Giro a la izquierda v alta presión
Giro a la derecha v baja presión
Lube-
Oil
Válvula reguladora del aceite lubricante
Pump Over Flow-
Oil
Válvula reguladora de rebose
Manómetro y conexiones de aceite de control
Símbolo Aclaración
Test-
Oil
Acceso de aceite de control
Aceite lubricante retorno
Aceite lubricante acceso
250
kPa
Manómetro de depresión/ presión interna de
la bomba 250 kPa
1,6
MPa
Presión de la bomba de transporte
Conexión de manómetro 1,6 MPa
