1 689 979 672 2012-06-26| Robert Bosch GmbH
Prima messa in funzione | EPS 807 / 815 | 101 it
4.� Allacciamento alla rete elettrica
PERICOLO! Rischio di scosse elettriche a
causa della presenza di parti sotto tensione!
Anche quando l’interruttore principale è
disinserito, i morsetti di ingresso dell’inter-
ruttore principale L1, L2, L3 sono sotto ten-
sione. Il contatto con i morsetti di ingresso
dell’interruttore principale L1, L2, L3 può
causare scosse elettriche, arresto cardiaco e
persino la morte.
¶ I lavori sul quadro elettrico devono essere
eseguiti solo da elettricisti o da persone
opportunamente istruite sotto la direzione
e supervisione di un elettricista.
¶ Coprire o transennare le parti sotto ten-
sione.
458735/21P
1
2
3
4
i L’allacciamento alla rete si esegue secondo l’accluso
schema elettrico.

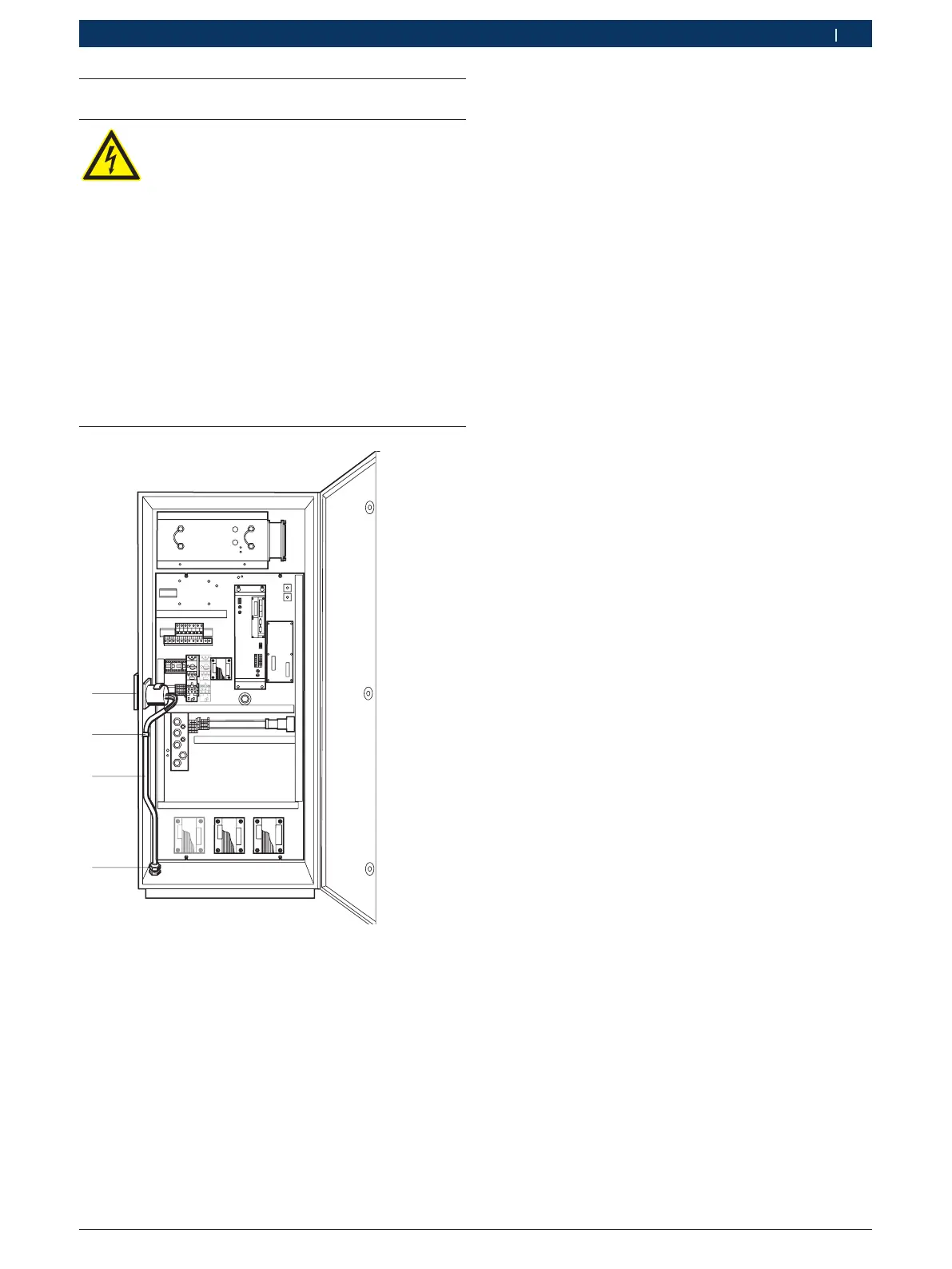

Il cavo di allacciamento alla rete (3) deve essere colle-
gato all’interruttore principale (1), passando attraverso
il passacavo (4), nella parte inferiore dell’armadio elet-
trico, e fissato con la fascetta per cavi premontata (2).
Fare attenzione particolare a quanto segue:
allo stato di consegna il banco prova base per pompe
d’iniezione è regolato sempre per la rispettiva tensione
massima. Cioè:
R versione base...001 (400 V)
$ nessuna regolazione è necessaria
R versione...002
(200 V / 220 V / 230 V / 240 V) a 240 V
$ regolazione necessaria
R versione...003
440 V / 460 V / 480 V / 500 V) a 500 V
$ regolazione necessaria
Eseguire la regolazione alla rispettiva tensione locale
secondo l’accluso schema elettrico.
Collegare il banco di prova solo ad una rete elettrica tri-
fase simmetrica con messa a terra con la tensione locale
regolata ± 10% ed una frequenza di rete di 50/60 Hz.
Il cavo di collegamento per il conduttore di protezione
deve avere un diametro di almeno 10 mm
2
.
i Nell’impiego con il sistema di misura MGT e di una fre-
quenza di rete di 60 Hz, deve essere collegato il ponte
sulla morsettiera nell’armadio elettrico da
161 – 162 a 162 – 163 (vedi schema elettrico foglio 5).
