Bosch EPS 807 - Panel Przedni; Symbole

1 689 979 672 2012-06-26| Robert Bosch GmbH
Opis produktu | EPS 807 / 815 | 251
pl

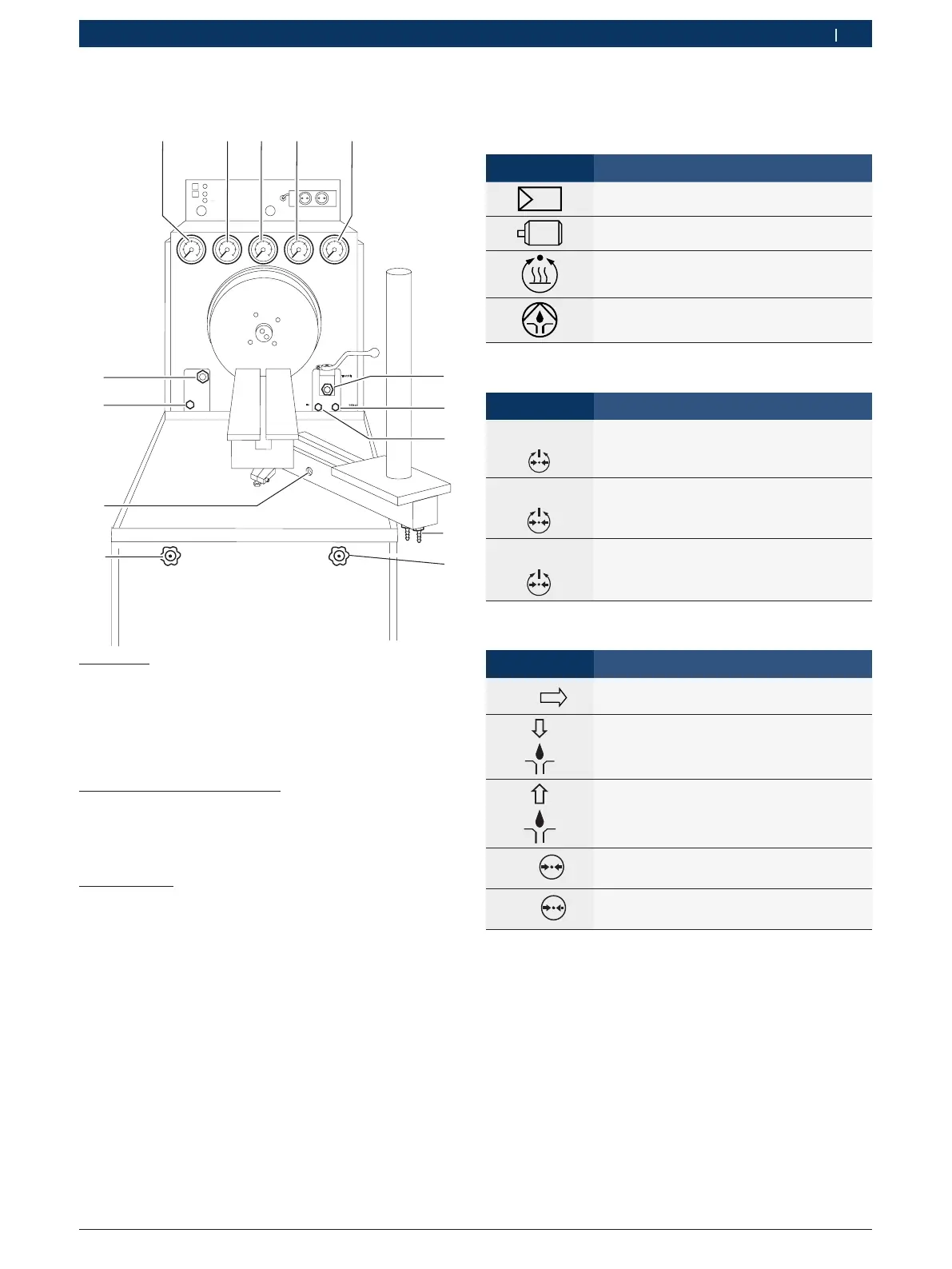

�.5.� Panel przedni
24V
12V
TestOil
16bar
2,5bar
14
26
24
20
23 27 25 18 17
21
19
458735/3
22
16
15
Olej testowy
14 przyłącze dopływowe
15 przyłącze powrotne dla urządzenia pomiarowego
16 zawór regulacji oleju testowego
17 manometr – niskie ciśnienie 0 – 600 kPa
18 manometr – wysokie ciśnienie 0 – 6 MPa
19 przyłącze powrotne dla pompy wtryskowej
Olej smarny (akcesoria dodatkowe)
20 przyłącze powrotne
21 przyłącze dopływowe
22 zawór regulacji oleju smarnego
23 manometr 0 - 1 MPa
Pomiar ciśnienia
24 złącze podciśnienia / ciśnienia wewnętrznego pompy
25 manometr podciśnienia / ciśnienia wewnętrznego pompy
od -100 do +250 kPa
26 złącze ciśnienia pompy tłoczącej
27 manometr ciśnienia pompy tłoczącej 0 – 1,6 MPa
�.5.4 Symbole
Panel obsługi
Symbol Opis
Włącz-wyłącz przetwornicę i zasilanie olejem
Włącz-wyłącz silnik napędowy.
(aktywacja regulatora)
Włącz-wyłącz ogrzewanie
Włącz-wyłącz zasilanie olejem smarnym
Zawory regulacyjne
Symbol Opis
Test-
Oil
Zawór regulacji oleju testowego
obracanie w lewo = wysokie ciśnienie
obracanie w prawo = niskie ciśnienie
Lube-
Oil
Zawór regulacji oleju smarnego
Pump Over Flow-
Oil
Zawór przelewowy
Złącza manometrów i oleju testowego
Symbol Opis
Test-
Oil
Dopływ oleju testowego
Powrót oleju smarnego
Dopływ oleju smarnego
250
kPa
Podciśnienie/ciśnienie wewnętrzne pompy
Złącze manometru 250 kPa
1,6
MPa
Ciśnienie pompy tłoczącej
Złącze manometru 1,6 MPa
