Bosch EPS 807 - Forberedelse Til Test

1 689 979 672 2012-06-26| Robert Bosch GmbH
214 | EPS 807 / 815 | Betjeningda

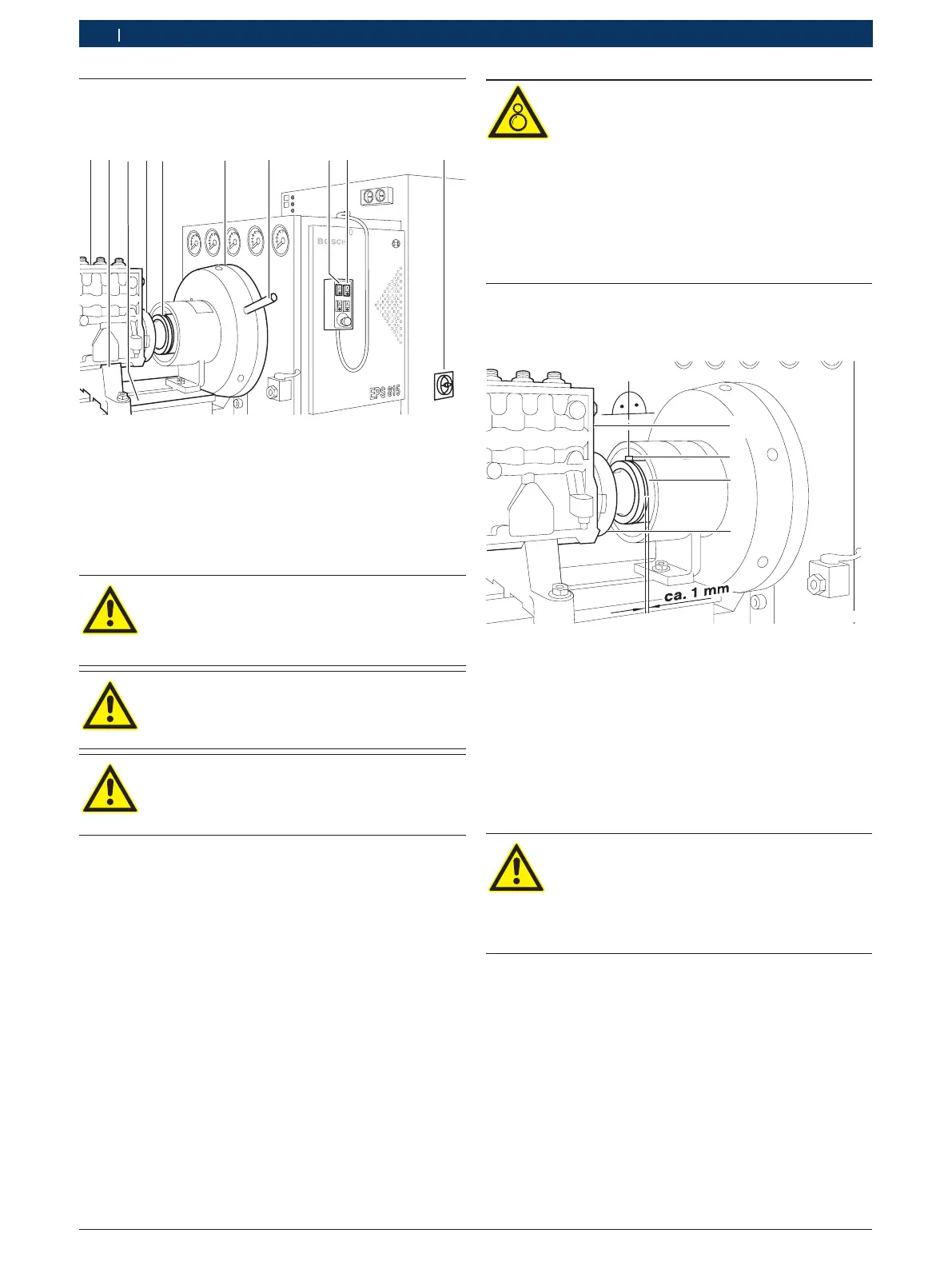

5.4 Forberedelse til test
1
2
4 5 6 7
8
9
10
458735/14
3
1. Den indsprøjtningspumpe (1), der skal testes, fast-
gøres til opspændingskonsollen (3) med passende
fastgørelsesdele (2).
2. Indsprøjtningspumpens (1) koblingshalvdel (4)
spændes ind mellem den slørfrie motorkoblings (5)
klemmebakker.
Tilspændingsmomenterne for fastgørelses-
delene og koplingshalvdelene (se
kapitel 8 Tilspændingsmomenter) skal altid
overholdes.
Drejetappen (7) til manuel drejning af sving-
skiven (6) må ikke efterlades i svingskivens
huller!
ISO-drivkoblingen er en EPS-sikringsdel.
Derfor må ISO-drivkoblingen kun repareres
af et autoriseret Bosch-værksted.
3. Når der er tændt på hovedafbryderen (10), kobles
frekvensomformeren til nettet ved at trykke på tænd/
sluk-kontakten. Samtidig tændes der for prøveolie-
forsyningen.
4. Drivmotoren sættes på standby ved at trykke på tænd/
sluk-
kontakten (9) (regulatorfrigivelse).
Advarsel! Roterende dele – risiko for at blive
trukket ind!
Roterende dele griber fat i beklædning,
smykker eller hår, hvilket medfører alvorlige
kvæstelser.
¶ Hold tilstrækkelig afstand til roterende,
bevægende og bevægelige dele.
¶ Afskærm roterende dele.
¶ Rør ikke ind i et område, hvor der er
roterende dele.
! Prøvestandens omdrejningstal kan kun indstilles
iforbindelse med et målesystem (MGT eller KMA).
3
4
5
1
458735/15
! Det er en betingelse, at der er en afstand på ca. 1 mm
mellem drevkoblingen (4) og indsprøjtningspumpens
(1) koblingshalvdel (3).
! Tilspænding af spændeskruen (5) med en moment-
nøgle må kun foretages, når klemmebakkerne står
vandret. Derved sikres det, at de to koblinger er
forbundet parallelt med hinanden, så lameldelene
ikke slides op for tidligt.
Tilspændingsmomenterne for spænde-
skruerne (5) (se kapitel 8) skal altid overhol-
des, da der ellers er risiko for ulykker og ma-
skinskader. Derudover skal spændeskruen
(5) opfylde kravene til styrkeklasse 12.9.
5. For rækkeindsprøjtningspumper sluttes tilløb (12)
og tilbageløb (13) for prøveolie til indsprøjtnings-
pumpens tilslutninger.
6. Slut tilløbsledningen for prøveolie til tilslutningen på
indsprøjtningspumpen.
