1 689 979 672 2012-06-26| Robert Bosch GmbH
208 | EPS 807 / 815 | Produktbeskrivelseda

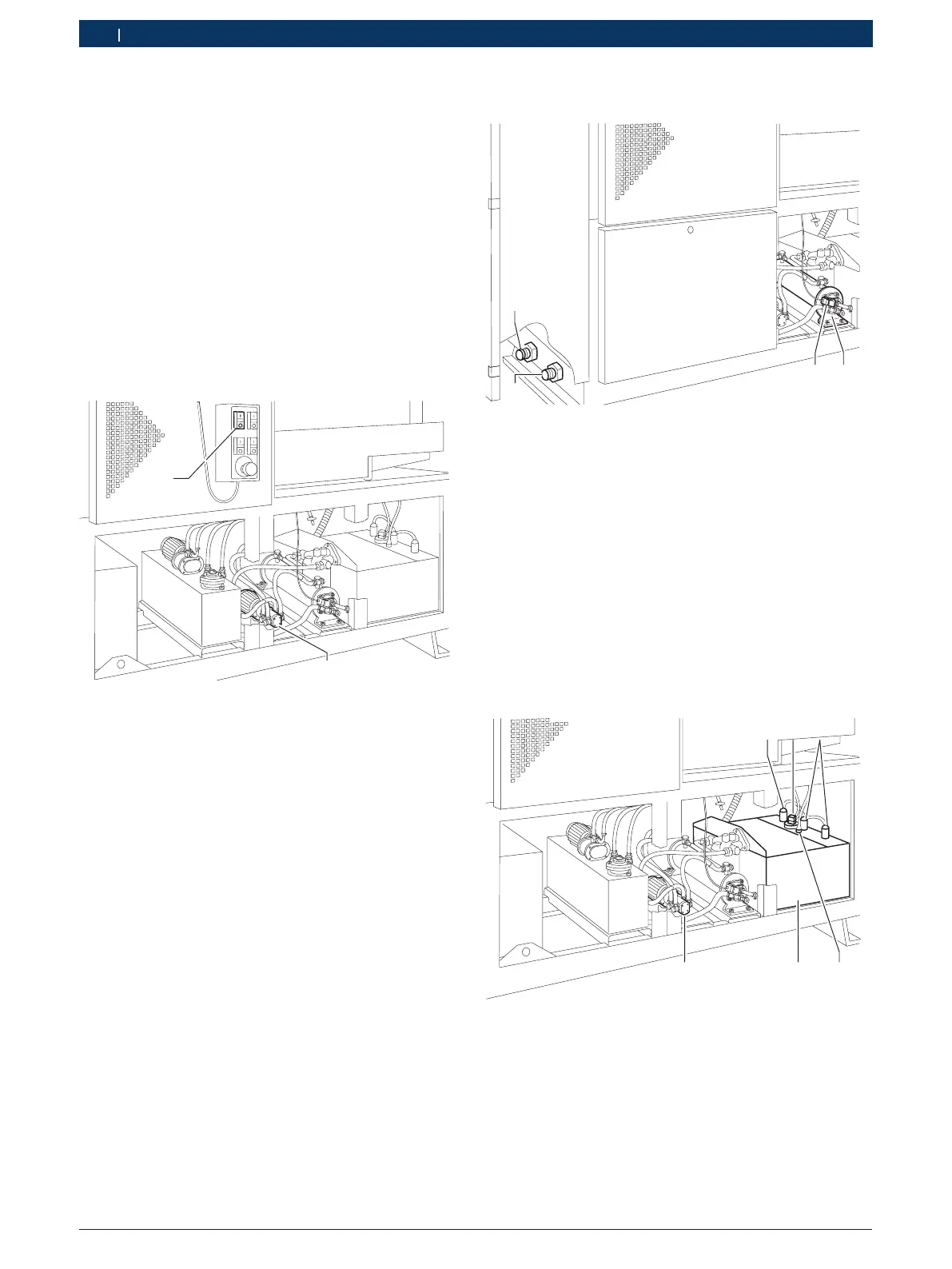

�.5.7 Prøveoliekøling
1
2
3
4
458735/5
Køling af prøveolien sker via en varmeveksler (1). Prøve-
olien strømmer gennem kølerørene og afgiver sin varme til
vandet omkring omkring kølerørene.
Via proportionalventilen (2) tilføres den til enhver tid
nødvendige mængde kølevand, som styres af temperatur-
regulatoren (MGT eller KMA, se den relevante driftsvejled-
ning).
Tilslutningerne for kølevandstilløb (4) og -tilbageløb (3)
sidder bag på prøvestanden.
! På montagestedet skal der monteres en olieudskiller
i kølevandsafløbet.
�.5.8 Prøveolieopvarmning
3
45
1 1
2
458735/6
Tænd/sluk-kontakten for prøveoliens opvarmningssy-
stem sidder på betjeningsdelen (se 3.5.2). Opvarmnin-
gen kan tilkobles, når der er behov for det.
�.5.5 Trykreguleringsventil
Trykreguleringsventilen (Fig.1, Pos.16) har to oliekamre
med forskellige tilslutningsboringer og gevind.
En ventilkegle forskydes i længderetningen ved hjælp af
gevindspindlen. Når spindlen drejes mod venstre til an-
slag, er de to oliekamre adskilt. Ved tilløbstilslutningen
(14) kan oliehøjtrykket (6 MPa) sænkes. Når gevindspind-
len drejes mod højre, er de to oliekamre forbundne. Olie-
højtrykket strømmer ind i lavtryksdelen. Ved tilløbstilslut-
ningen (14) kan olielavtrykket (6 MPa) fjernes. Med pas-
sende spindelstilling og en anbefalet overtryksventil (se
prøvevejledning til den pågældende indsprøjtningspumpe)
kan trykket indstilles til mellem 0 og 600 kPa.
�.5.6 Prøveolieforsyning
1
2
458735/4
Den eldrevne prøveoliepumpe (1) er indbygget i prøve-
standshusets bundkar. Pumpen tilkobles ved hjælp af
betjeningsdelingens kontakt.
