1 689 979 672 2012-06-26| Robert Bosch GmbH
210 | EPS 807 / 815 | Første idrifttagningda
4. Første idrifttagning
! Opsætning, tilslutning og ibrugtagning af
EPS 807 / 815 må kun foretages af dertil autoriserede
personer.

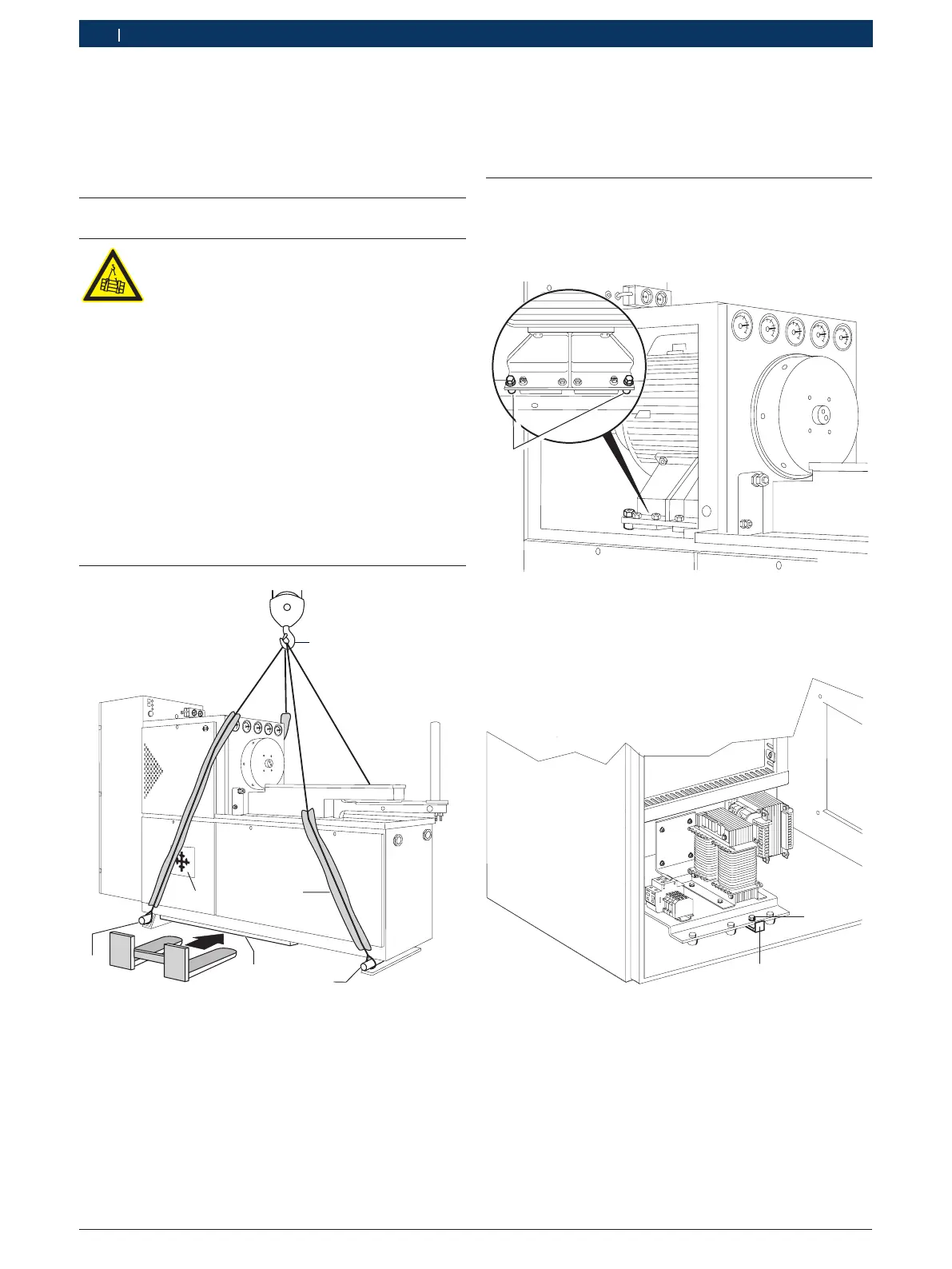

4.1 Transport, opstilling
Fare! Risiko for tilskadekomst ved ukorrekt
transport af EPS 807 / 815!
Ved ukorrekt transport af EPS 807 / 815 er
der risiko for tilskadekomst, fordi udstyret
kan falde ned eller vælte.
¶ Brug sikkerhedssko.
¶ Anvend kun egnet transportmiddel, løf-
tegrej og lastoptagelsesanordning med
tilstrækkelig bæreevne.
¶ Vær opmærksom på tyngdepunktet
(se tyngdepunktsymbol).
¶ Ved transport med kran, løftegrej og
lastoptagelsesmiddel skal udstyret fast-
gøres til de dertil indrettede fastgørelses-
punkter.
¶ Træd ikke ind under den svævende last.
BOSCH
B2
A1
A2
A3
A1
B
A
458735/9W
n
B1
A Med kran (hejseværk)
A1 Rundjern, 24 mm i diameter
A2 Underlag på wirerne med lakbeskyttelse
A3 Drejes til gunstig transportposition
B med gaffeltruck
B1 Symbol for tyngdepunkt
B2 Et bræt (1000 x 700 x 25 mm) anbringes på undersiden af
prøvestanden som plan bæreflade for gaflerne
Prøvestanden for indsprøjtningspumper skal opstilles
på plan grund med de medfølgende isoleringsplader og
ved hjælp af et vaterpas. Oliekarrets overkant er refe-
rencepunkt.
4.2 Fjern transportsikringerne
1. Afmonter afskærmningerne (på højre og venstre
side) og de 4 skruer med de rødt markerede af-
standsmuffer (1).
1
458735/10
2. Åbn kontaktskabets døre, og fjern fastgørelsesskruen
(1) med den rødt markerede transportsikring.
4 5
458735-23
1
2
