BWT Bewamat COMB 1 - Einbauschema

14
DE
Spülwasserschlauch in den Spülwasseranschluss-
winkel (9)festeinstecken.
Spülwasserschlauch mit Gefälle zum Kanal-
anschluss(Abuss)führenunddasEndemitdem
beiliegenden Befestigungsmaterial gegen „Druck-
Wedeln“ sichern.
Überlaufschlauch (18 x 24) auf den Sicherheits-
überlauf (10)aufstecken,mitKabelbindersichern
undmitmind.10cmGefällezumKanalanschluss
(Abuss)führen.
Im Multiblock X ist ein Bypass integriert. Der Ein-
bau ist in waagerecht und senkrecht verlaufende
Rohrleitungen möglich.
Die separate Einbauanleitung des Multiblocks
beachten, da sonst im Schadensfall die Gewähr-
leistung erlischt.
EventuellvorhandeneSchmutzpartikeldurchÖ󰀨nen
des Handrads am Multiblock X ausspülen.
> 20 mm

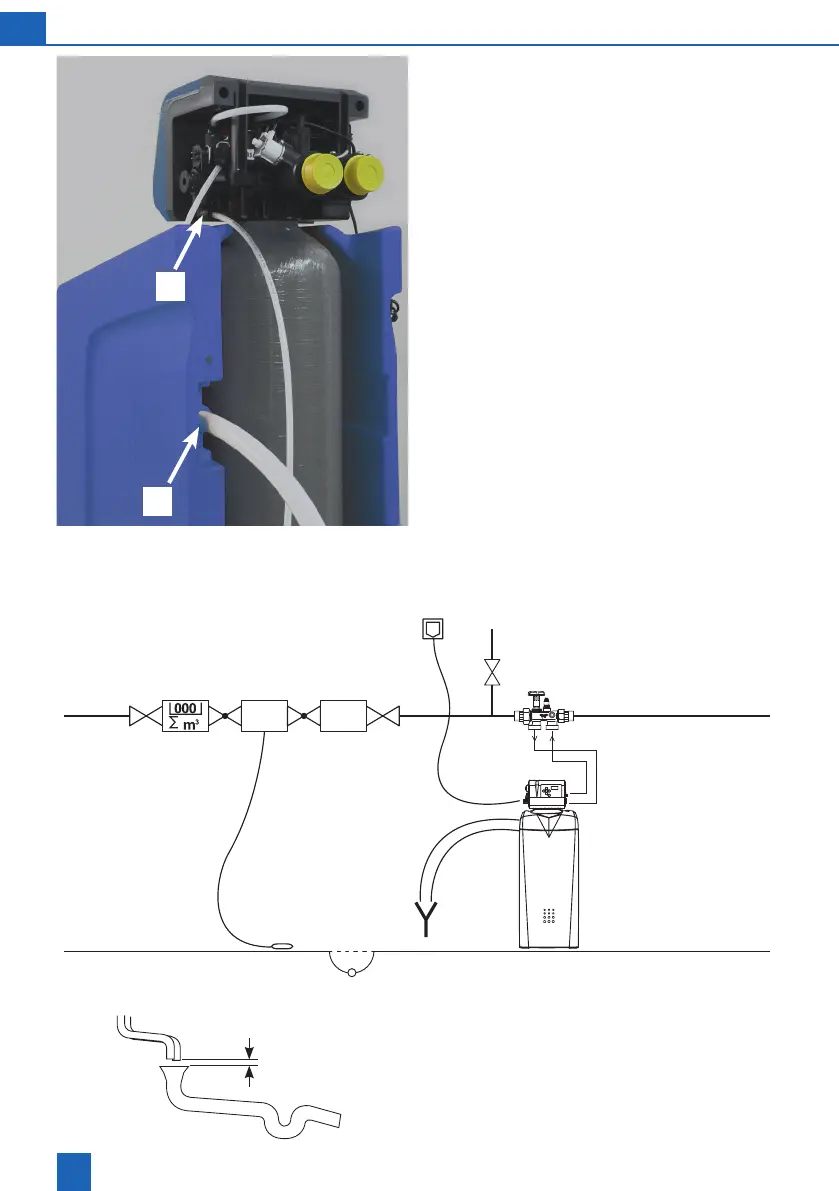

6.1 Einbauschema
Strainer
Boden-
sensor
Kanal-
anschluss
Wasser-
stop
9
10
ProduktgemäßSkizzeinstallieren.Spülwasser-und
Überlaufschlauch dürfen nicht verbunden werden
und keine Querschnittsverengungen aufweisen.
Spülwasser- und Überlaufschlauch mind. 20 mm
oberhalb des höchstmöglichen Abwasserspiegels
am Kanalanschluss befestigen.
