6.2.3 Raccordement hydraulique têtes de
raccordement MINISTIL types 3iD, 5iD et 6iD

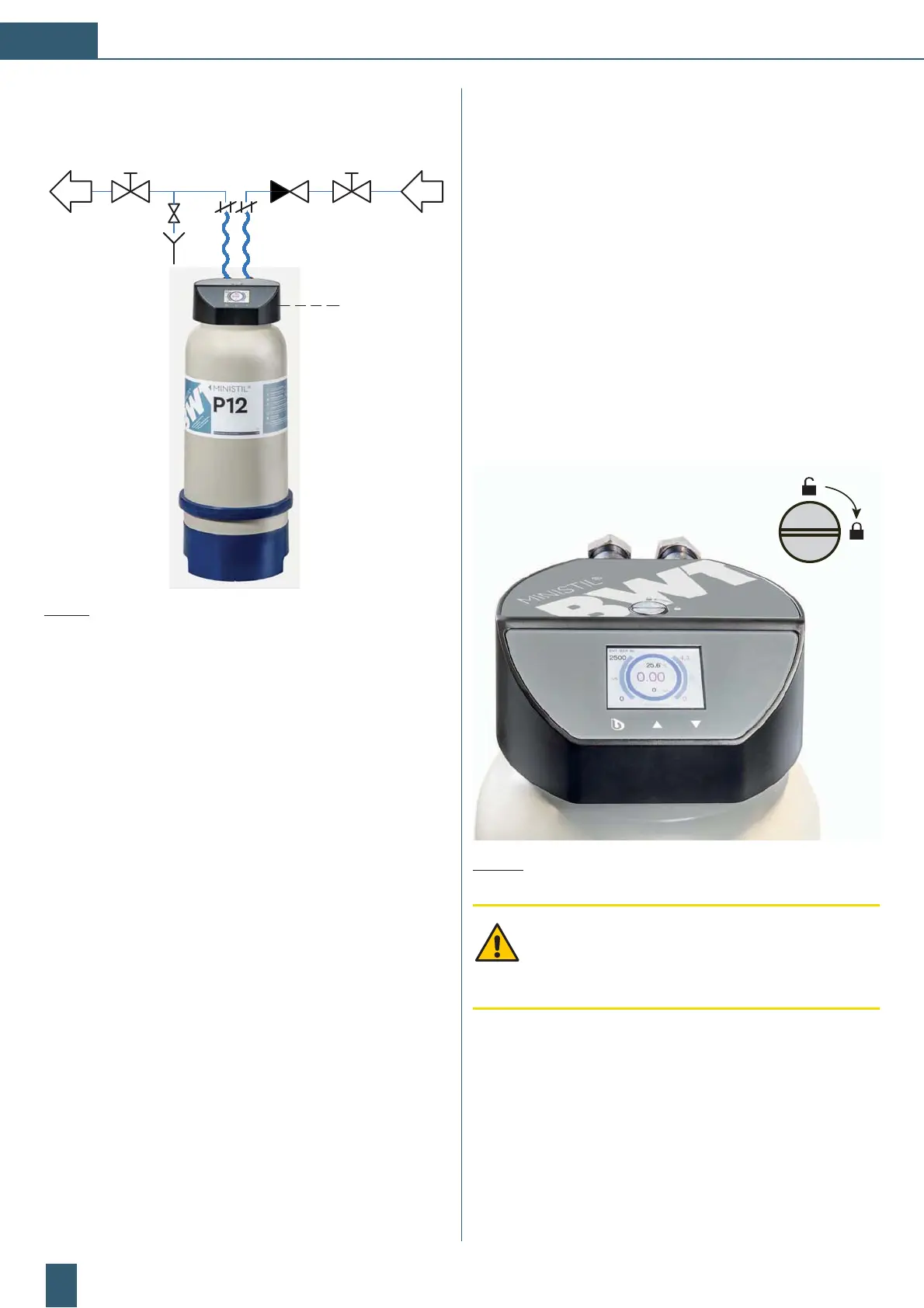

Fig. 11 : Installation des têtes de raccordement
types 3iD, 5iD et 6iD
(1) Vanne d‘arrêt manuelle
(2) Clapet anti-retour
(3) Tuyau de raccordement flexible renforcé de tissu
(4) Vanne d‘évent
(5) Tête de raccordement
(6) Vanne d‘arrêt manuelle
(7) Cartouche de déminéralisation totale
(8) Raccordement électrique via adaptateur secteur 9 V DC
6.3 Montage de la tête de raccordement sur
une cartouche en plastique
˳Déverrouiller le bouchon d’obturation de transport en
faisant tourner la vis d’obturation d’un quart de tour
vers la gauche (avec un tournevis ou une pièce de
monnaie).
˳Retirer le bouchon d’obturation de transport.
˳Enduire les joints toriques de l’embout enfichable sur
la tête de raccordement avec un peu de vaseline (si
l’appareil est utilisé dans une zone d’eau purifiée, ce
point n’est pas nécessaire).
˳Replacer la tête de raccordement sur la bouteille et
l’enfoncer.
˳Verrouiller la tête de raccordement en faisant tourner la
vis d’obturation d’un quart de tour vers la droite.
Fig. 12 : Vis d’obturation et de déverrouillage
ATTENTION: Pour le démontage / montage, veuillez
tourner la vis dans le sens du cadenas « ouvert /
fermé ». Pour les travaux de réglage, toujours
utiliser prudemment une pièce de 2 CHF / EUR.
9V DC
via adaptateur
