FR
46
6.6 Installation du système de mesure de
conductivité externe
˳Monter le conductivimètre numérique au mur ou à un
autre emplacement approprié.
6.6.1 Connecteur de valeur de conductivité
de type EOS
Fig. 16 : Câble de mesure de la conductivité
˳Raccorder le câble de mesure de la conductivité.
6.6.2 Connecteur de valeur de conductivité
de type EOSP
˳Raccorder le câble de mesure de la conductivité.
˳Raccorder le câble à un contact sans potentiel de
l’appareil correspondant.
7. Raccordement électrique
7.1 Installation électrique
ATTENTION:
˳qãĂö¯³ď³ěÆÜï´òþÆď³Ü³Ýþò³öﳩþ³òÖ³öÝãòܳö
et directives en vigueur (p. ex. SEV, VDE) et tenir
compte des caractéristiques de l’appareil.
˳:³ïãÆÝþ¯³ò©©ãò¯³Ü³ÝþĂò´ö³Ă´Ö³©þòÆñĂ³
(prise secteur) 230V / 50Hz doit se trouver dans le
voisinage immédiat de l’appareil. Le cordon secteur
de la tête de raccordement est long de 1,5 m.
˳ãÝŇ³òÖ³ò©©ãò¯³Ü³ÝþĂò´ö³Ă´Ö³©þòÆñĂ³ïò
un électricien agréé.
Vous pouvez réaliser le raccordement électrique
uniquement lorsque les conditions d’installation
mentionnées dans le para. 3.4 sont remplies.
ATTENTION:
˳:³öþòďĂĕöĂòÖþ·þ³¯³ò©©ãò¯³Ü³ÝþöãÝþ
uniquement autorisés lorsque le connecteur a été
débranché de la prise électrique auparavant.
˳:³©¨Ö³¯³ò©©ãò¯³Ü³Ýþ´Ö³©þòÆñĂ³¯ãÆþ·þò³
installé sans tension (sans traction).
8. Purge d’air et mise en service
Le raccordement électrique et hydraulique de l’appareil
est correctement effectué (voir para. 6.3 « Montage de la
tête sur une cartouche en plastique »). Respectez les con-
signes de sécurité.
˳:ïãöÆþÆãÝ¯³Öþ·þ³öĂòÖ©òþãĂ©Ã³@+A+Zb+:¯´ŇÝÆþÖ³
mode de purge d’air ou de fonctionnement.
˳ÝŇ©Ã³òÖþ·þ³¯³©ãÜÜݯ³¯ÝöÖïãöÆþÆãÝöãĂÃÆþ´³
sur la cartouche, verrouiller la fixation de cartouche et
s’assurer que celle-ci est fermée (symbole de cadenas).
8.1 Position de purge d’air A de la cartouche
˳:³öïïò³ÆÖöÝãÝþïö¯³ďÝݳ¯³ïĂò¾³¯ÆòÆÝþ´¾ò´³˺
˳ŇÝ¯ã¨þ³ÝÆò¯³öò´öĂÖþþöãïþÆÜĂĕ˵Ö©òþãĂ©Ã³@+A+Zb+:
doit être purgée avant le fonctionnement.
Désignations :
1 : Entrée (eau potable / eau brute)
2 : Sortie (eau déminéralisée / eau pure)
˳GòƳÝþ³ěÖ©òþãĂ©Ã³¯³½©³¯³öãòþ³¡ďãÆòÖïÖñĂ³
signalétique BWT.
Patrone
Cartouche
Cartridge

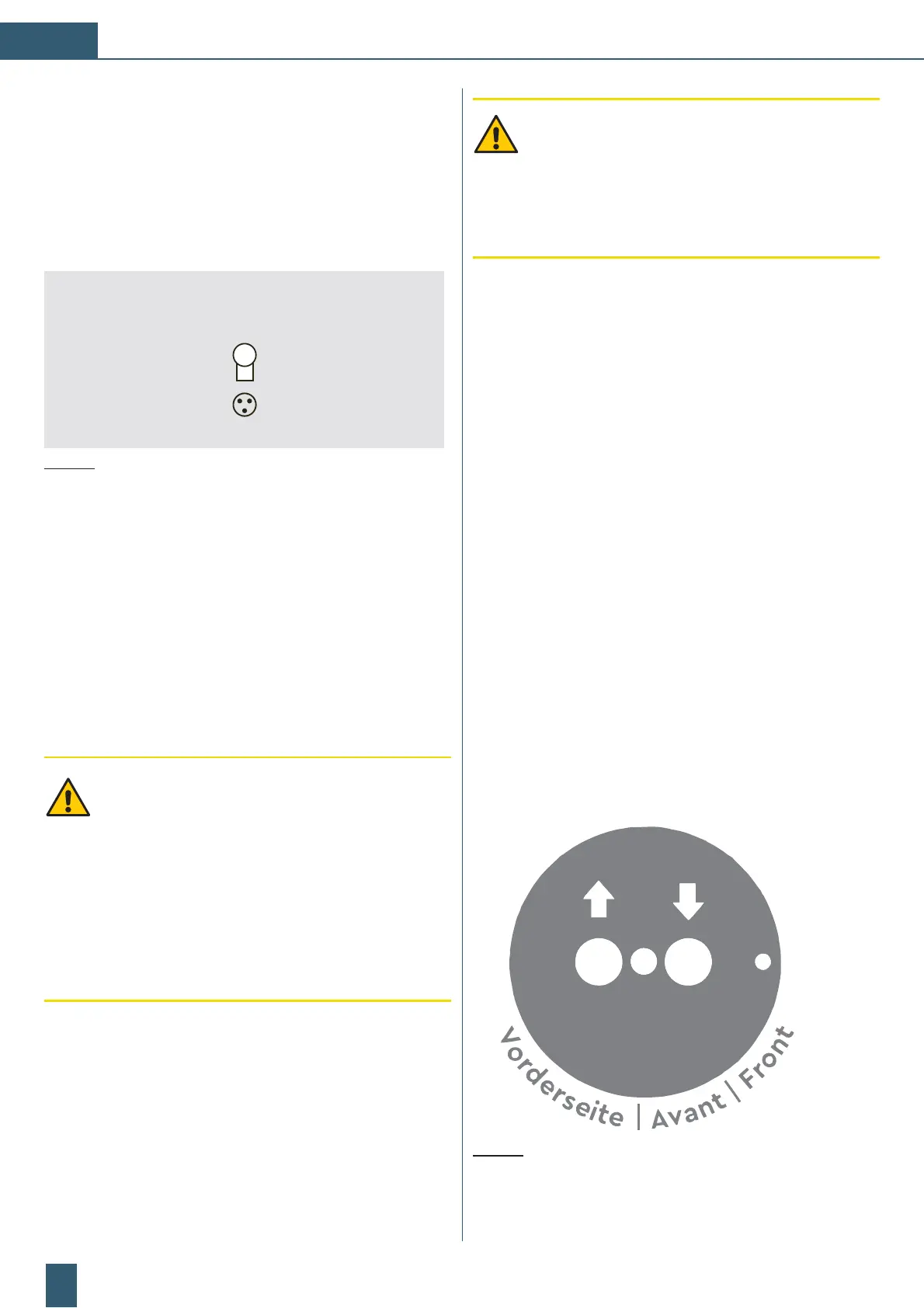

Fig. 18 : Sens de montage de la tête de commande
sur la cartouche
Connecteur de valeur de conductivité
