6.4 Montage des coudes enfichables sur une
cartouche en plastique
1
4
3
1
2

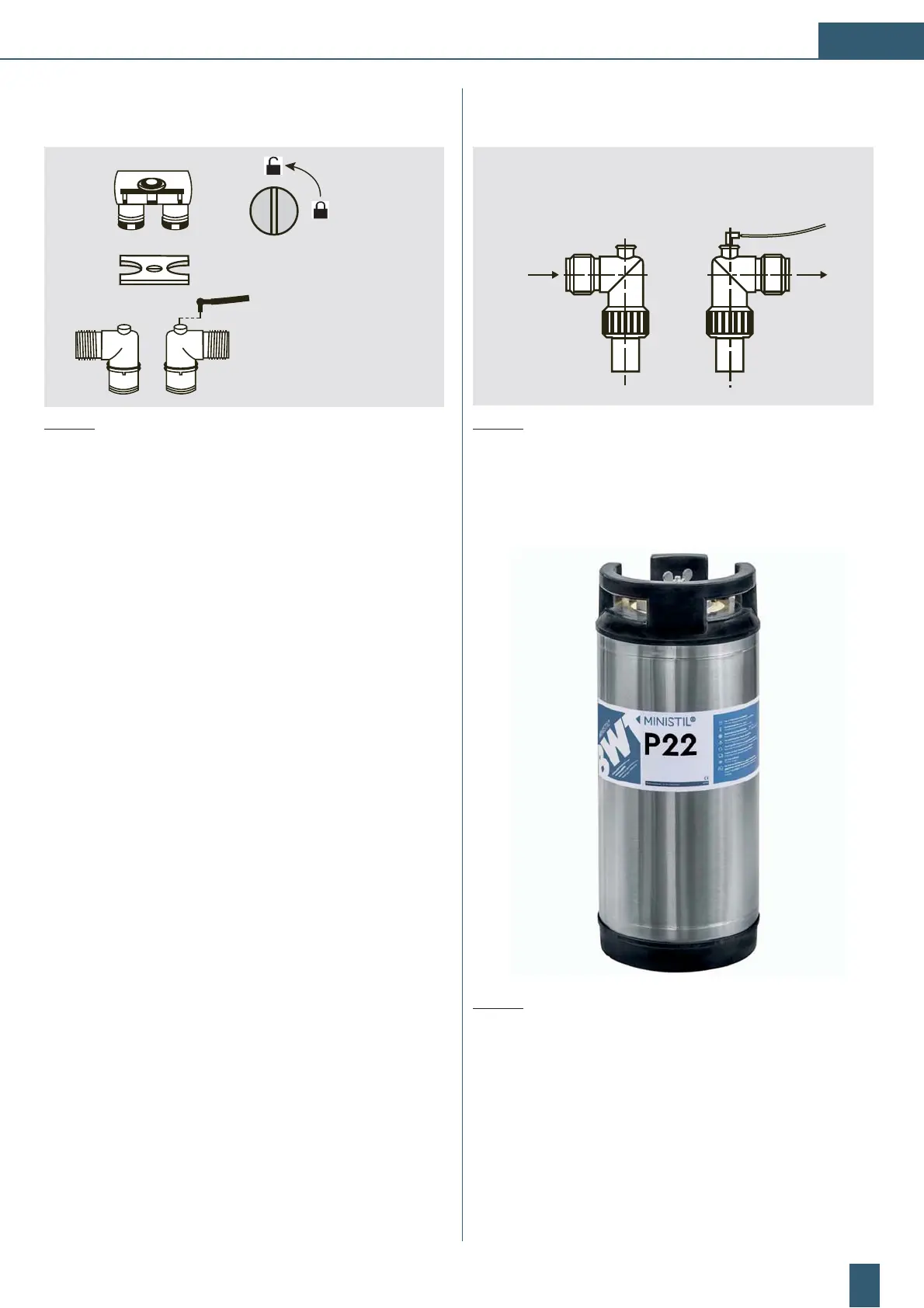

Fig. 13 : Coude enfichable sur cartouche
˳Déverrouiller le bouchon d’obturation de transport (1)
en faisant tourner la vis d’obturation (2) d’un quart de
tour vers la gauche (avec un tournevis ou une pièce de
monnaie).
˳Retirer le bouchon d’obturation de transport.
˳Enduire les joints toriques des coudes avec un peu
de vaseline (si l’appareil est utilisé dans une zone d’eau
purifiée, ce point n’est pas nécessaire).
˳Enficher les coudes (3) dans les manchons de
raccordement de la bouteille (le coude avec l’électrode
de mesure de la conductivité doit toujours être monté
dans la sortie d’eau purifiée, respecter la flèche du sens
de débit).
˳Monter la plaque de retenue (4).
˳Verrouiller la plaque de retenue et le coude en tournant
la vis d’obturation d’un quart de tour vers la droite.
6.5 Montage des coudes à vis sur une
cartouche en acier inoxydable
Câble de l’appareil de mesure
numérique de la conductivité
Eau pureEau brute
Fig. 14 : Coude à vis sur cartouche
˳Visser le coude (le coude avec l’électrode de mesure de
la conductivité doit toujours être monté dans la sortie
d’eau purifiée).
Fig. 15 : Cartouche en acier inoxydable
