Pag. 12- Manuale FA 0186 9 - IT - 08/2022 - © CAME S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso. - Istruzioni originali

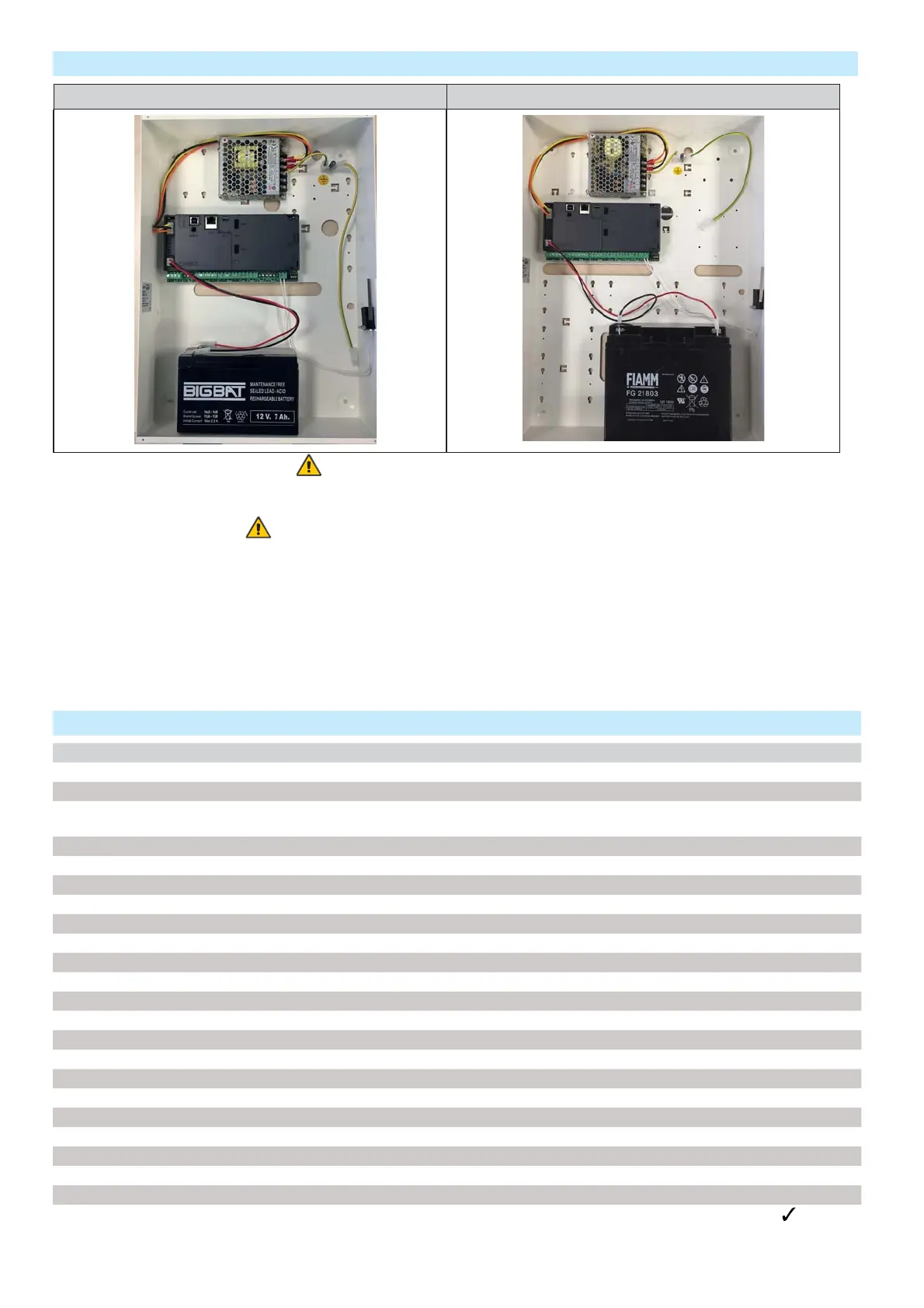

Componenti principali della centrale
PXC2-32 / PXC2-64 PXC2-212
Morsetti di collegamento rete 230 Vac. Fare attenzione, parti in tensione
Faston / Morsetto di collegamento della terra
Cavo di collegamento messa a terra coperchio
Cavi di collegamento batteria.
Rispettare la polarità (rosso = +, nero = -)
Tamper centrale
La batteria deve essere fissata con un biadesivo alla meccanica della centrale.
- la batteria deve essere di tipo VRLA (valve regulated lead acid)
- la batteria deve avere un involucro con classe d’infiammabilità UL94V-1 o migliore
- la batteria deve essere conforme alle norme: IEC 60896-21:2004 e/o IEC 60896-22:2004.
- la batteria deve essere sostituita da personale esperto.
Nella centrale PXC2-212 la batteria deve essere installata con il porta fusibile in dotazione ed un fusibile da 6 Ah.
LISTA CARATTERISTICHE ELETTRICHE E MECCANICHE
MODELLO CENTRALE PXC2-32 PXC2-64 PXC2-212
Tensione alimentazione in ingresso 230 Vac; 50 ÷ 60Hz
Tensione nominale di uscita 13.8 Vdc
Tensione Alimentazione Caricabatteria (Tipo A – EN50131-6)
13.8 Vdc
0,75 A
13.8 Vdc
1,1 A
13.8 Vdc
1,5 A
Gamma tensione di uscita 9 ÷ 14.0 Vdc
Protezioni di sovratensione 17,5 Vdc
Assorbimento massimo 0.42 A @ 230 Vac 0.56 A @ 230 Vac 0.85 A @ 230 Vac
Assorbimento scheda centrale 150 mA 150 mA 150 mA
Livello di bassa SD (batteria) 11.4 V 11.4 V 11.4 V
Tensione di guasto uscite alimentazione 9.8 V 9.8 V 9.8 V
Tensione di intervento protezione SD scariche profonde 9.5 V 9.5 V 9.5 V
Ripple massimo sulla tensione di alimentazione di uscita 200 mV 200 mV 200 mV
Modalità funzionamento trasmissione allarme Pass-Through
Temperatura di funzionamento - 10 a + 40 °C
Umidità massima (non condensata) 75%
Grado di protezione IP 30
Classificazione ATS [EN50131] SP3
Dimensioni contenitori (mm) 405x295x90 490x360x90
Grado di sicurezza EN50131-3 2 2 3
Grado di sicurezza EN50131-6 2 2 3
Classe ambientale II II II
Grado di inquinamento massimo 2 2 2
Conforme a EN60950-1, EN50130-4-1, EN50131-1, EN50136-2
Certificazione IMQ
