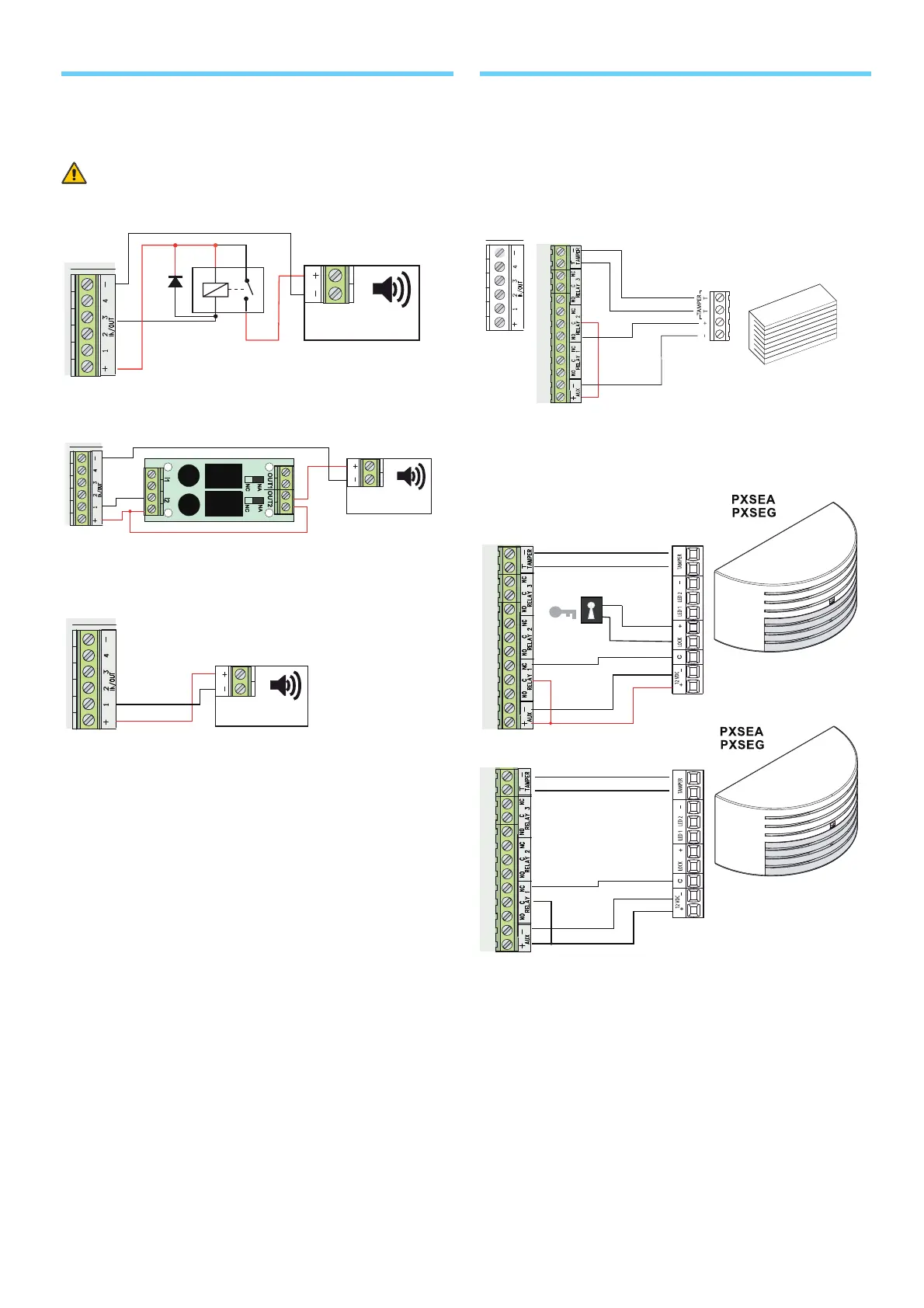

SORTIES
Les points de connexion de la centrale peuvent tous être program-
més comme entrées ou comme sorties. S’ils sont programmés
comme sorties, celles-ci sont de type Open Collector et fournissent
un négatif lorsqu'elles sont activées.
Un court-circuit à 12 VDC avec sortie activée pendant un temps
prolongé peut provoquer la rupture de la résistance de protection.
• Utilisation d’un relais standard
• Utilisation d’une carte RL002
• Dispositifs de signalisation
Sonore/Visuel (charge max. 50 mA) :
Pour commander un relais avec une sortie Open Collector (ou sortie
relais), il est nécessaire d'ajouter une diode (1N4007) en parallèle à
la bobine du relais.
SORTIES RELAIS D’ALARME RELAY 1 - RELAY 2 - RELAY 3
Les sorties relais 2 et 3 sont programmables, tandis que la sortie
relais 1 suit toujours l'état général d'alarme et de sabotage et reste
activée pendant le temps programmé.
Remarque : La centrale PXC2-32 n’a que le relais 1, PXC2-64 a le
relais 1 et le relais 2, tandis que PXC2-212 a les relais 1-2-3.
Sirène non autoalimentée
Sirène autoalimentée
