In caso di tratte lunghe di bus instal-
lare sempre le resistenze da 150 ohm tra i morsetti A e B di entram-
bi i capi del bus.
Effettuare il cablaggio del bus sempre in modalità “entra e esci”. Non
cablare il bus in configurazione a stella.
Se si necessita questa configurazione seguire le indicazioni riportate
in questo capitolo.

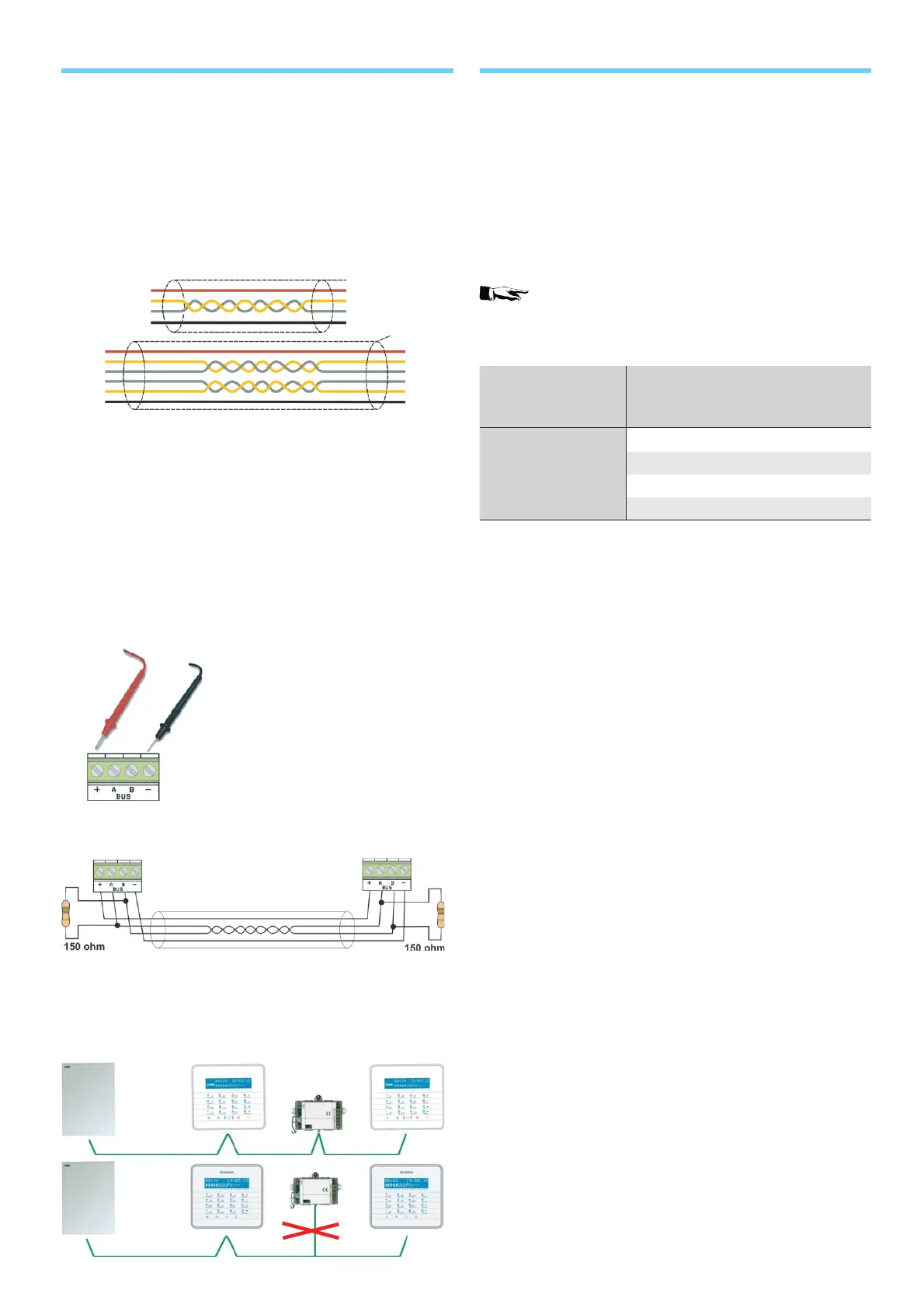

SCELTA DELLA SEZIONE DEL CAVO BUS RS-485
Il cavo consigliato per il bus RS-485 è:
• Cavo twistato e schermato grado 4 (600/1000 V).
• Una coppia twistata per i dati di sezione 2x0,22 mm² (il cavo deve
essere conforme allo standard IEC 60332-2-2).
• Una coppia per alimentazione di sezione 2x0,5 mm² o superiore a
seconda delle distanze e delle correnti (si veda tabella sottostante).
Di seguito viene riportata la tabella per il calcolo della sezione dei
cavi di alimentazione al variare della distanza e degli assorbimenti (il
cavo deve essere conforme allo standard IEC 60332-2-2).
La caduta di tensione sull’alimentazione non deve superare
1,4 V (tensione misurata sui morsetti dell’alimentatore e su quelli del
dispositivo su bus più distante).
LUNGHEZZA
MASSIMA CAVO RS-
485
ASSORBIMENTO
0,1 A 0,25 A 0,5 A 1 A
SEZIONE
0,5 mm
2
175 m 70 m 35 m 17 m
0,75 mm
2
262 m 105 m 52 m 26 m
1 mm
2
350 m 140 m 70 m 35 m
1,5 mm
2
525 m 210 m 105 m 52 m
Laddove non si disponga di cavo di sezione idonea occorre preventi-
vare l’utilizzo di alimentatori ausiliari aggiuntivi.
Esempio:
Ipotizziamo di avere:
• PXC2-32
• PXKTB02 (consumo massimo 60 mA)
• PX4IOR (consumo massimo 40 mA)
• Sensori collegati all’espansione remota ingressi (totale consumo
150 mA)
• Distanza di collegamento 200 m.
NOTE APPLICATIVE SUL CABLAGGIO DEL BUS RS-485
Il cablaggio del bus che collega la centrale ai moduli remoti, inserito-
ri, tastiere deve seguire le regole dettate dalla RS-485.
Utilizzare esclusivamente cavo schermato e twistato di sezione al-
meno da:
• 2x0,5 mm² per alimentazione e 2x0,22mm² twistato per dati.
• 2x0,5 mm² per alimentazione e 2x2x0,22mm² twistato per dati
(utilizzato per effettuare diramazioni).
La calza deve essere continua e collegata al morsetto negativo (-)
della centrale.
La lunghezza massima del cavo (tratte massime di 800m) e la sezio-
ne dei conduttori dipendono dal numero di moduli e dall’assorbimen-
to complessivo sulle diverse tratte di bus. All’aumentare dell’assor-
bimento di corrente aumenta la caduta di tensione sui cavi e quindi
diminuisce la tensione di alimentazione ai dispositivi su bus.
La tensione a tutti i morsetti + e – dei dispositivi su bus (tastiere,
inseritori, moduli, …) non deve essere minore di 12 Vdc.
Se minore, aggiungere un alimentatore ausiliario scollegando il posi-
tivo e mantenendo il negativo in comune.
Maggiore di 12 Vdc
SI
NO
