Pag. 6- Manuale FA 018 69 - IT - 08/2022 - © CAME S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso. - Istruzioni originali

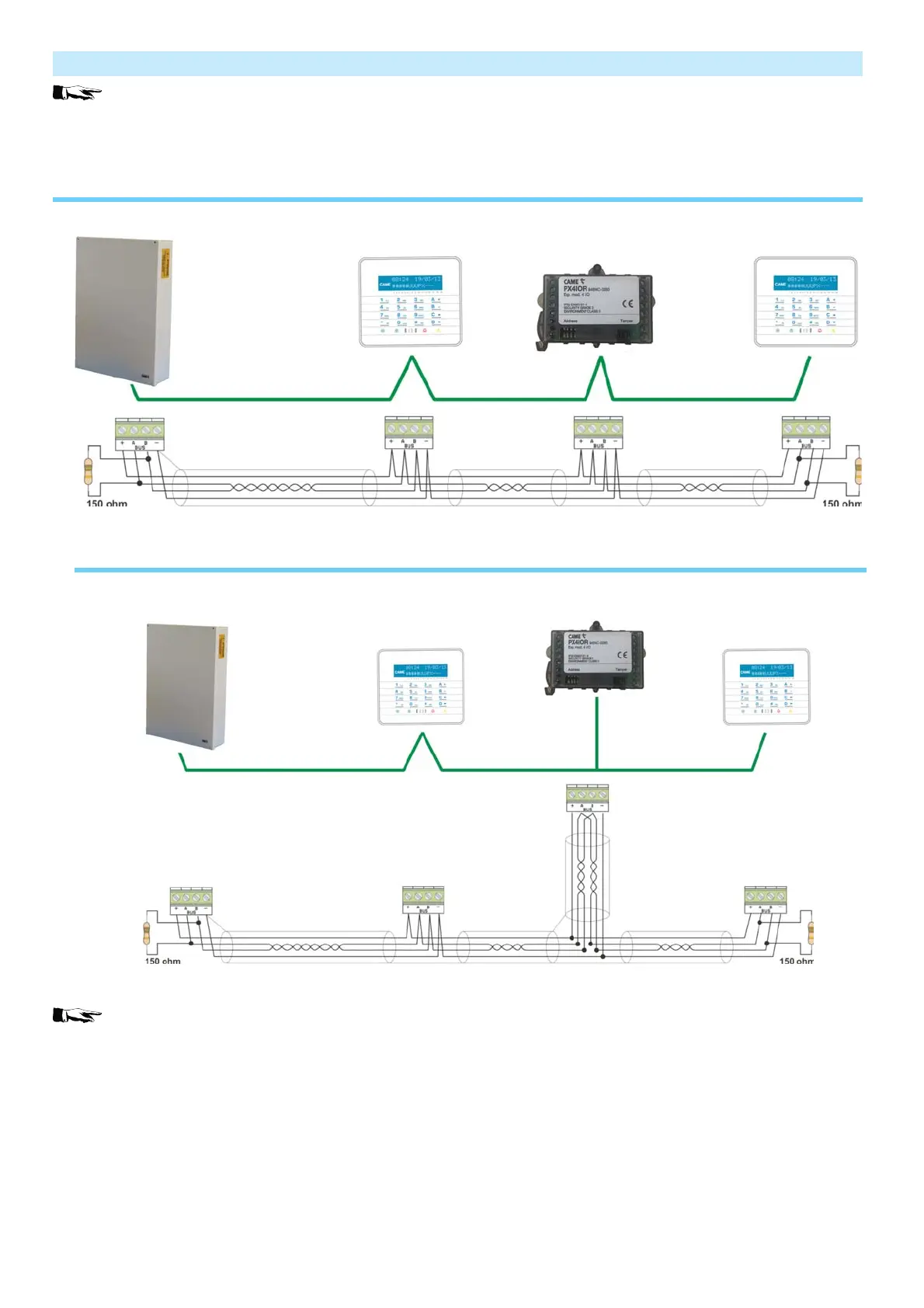

Cablaggio bus RS-485
In caso di corretta installazione dei dispositivi remoti, tutti i led di comunicazione bus posti in ciascun dispositivo devono lampeggiare.
Se alcuni non lampeggiano significa che il dispositivo non è stato correttamente installato e programmato (verificare cablaggio, indirizzo e
programmazione in centrale).
CABLAGGIO TRADIZIONALE (ENTRA - ESCI)
CABLAGGIO CON DIRAMAZIONE
La diramazione è costituita da un cavo con 3 coppie di cui 2 twistate (ogni coppia è composta dai conduttori A e B).
Analizzando il circuito così realizzato si nota che la struttura del bus RS-485 continua ad essere lineare (entra-esci).
