Pag. 14- Manuale FA 018 69 - IT - 08/2022 - © CAME S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso. - Istruzioni originali
⓮

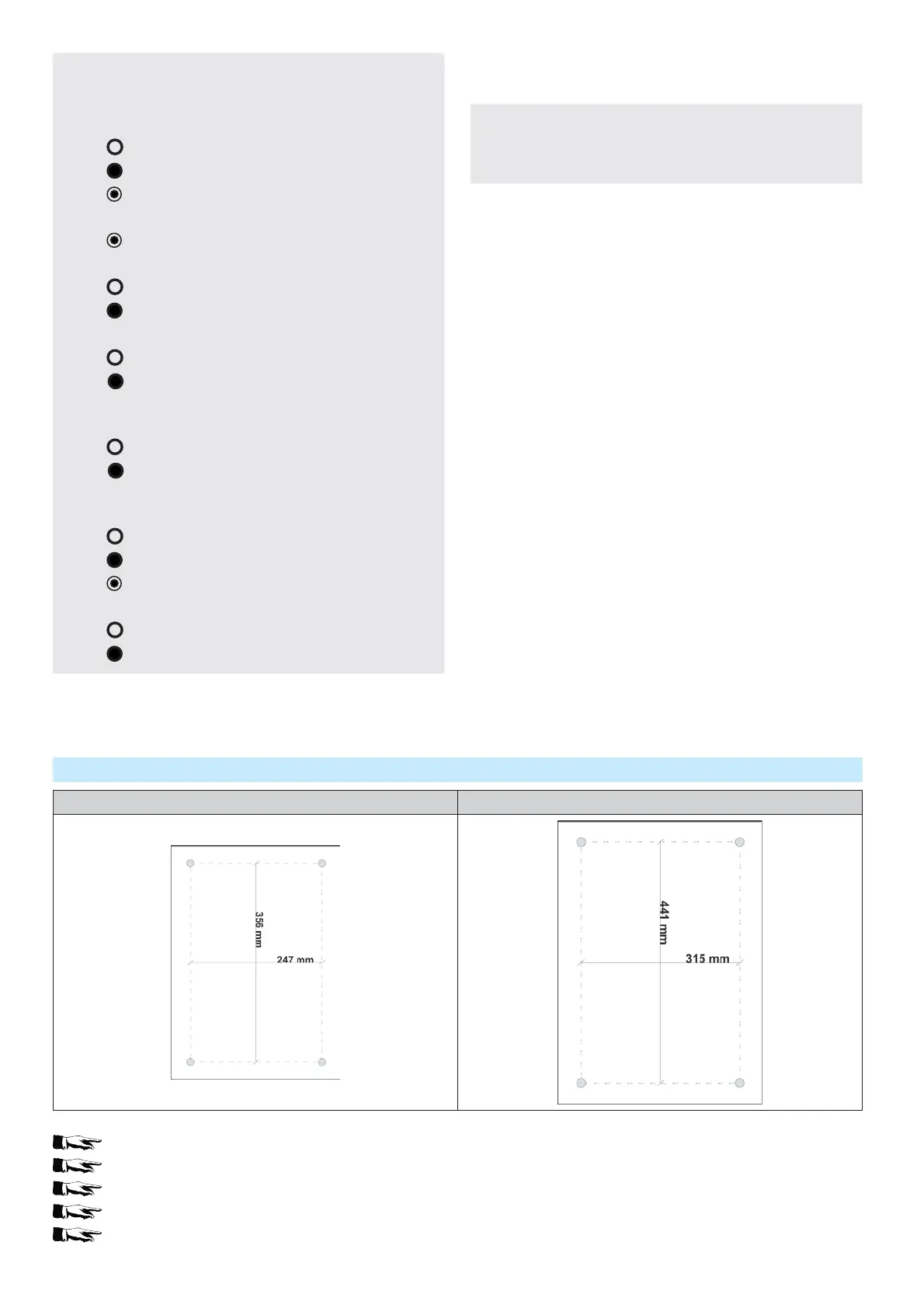

Led di stato
Led di stato per la verifica del corretto funzionamento della
centrale di sicurezza
LED1 verde :
-
il sistema è spento
-
il sistema é in funzione
-
in fase di inizializzazione
LED2 rosso:
-
Comunicazione con periferiche BUS RS485
LED3 verde:
-
batteria non presente o scarica
-
batteria carica
LED4 rosso:
-
sistema configurato
-
sistema in configurazione periferiche (all'avvio o dopo
l'uscita dal menù tecnico)
Led5 verde:
-
segnalazioni telefoniche non attive
-
segnalazione telefoniche in corso (sia in uscita che in
ingresso)
Led6 rosso:
-
nessuna connessione a Came Connect
-
sistema connesso a Came Connect
-
dispositivo connesso da remoto
Led7 Verde:
-
sistema disalimentato
-
sistema alimentato
Fissaggio a muro
PXC2-32/PXC2-64 PXC2-212
Installare la centrale in luogo lontano dai punti di accesso e di difficile individuazione.
Fissare su parete idonea a sostenere nel tempo la centrale.
Predisporre i fori e canale per il passaggio cavi prima dell’installazione.
Utilizzare gli appositi 4 fori per il fissaggio al muro ed utilizzare i tasselli 6 x 30 mm con vite 4,5 x 40 mm o superiori.
La centrale deve essere installata ad una altezza massima di 2m.
⓯
Batteria
[Vbat] Connettore di collegamento alla batteria.
⓰
Porte USB Host
Porte USB host per la connessione del dongle WiFi e per l’ag-
giornamento della centrale e delle periferiche su bus 485 via
chiavetta USB. via chiavetta USB.
