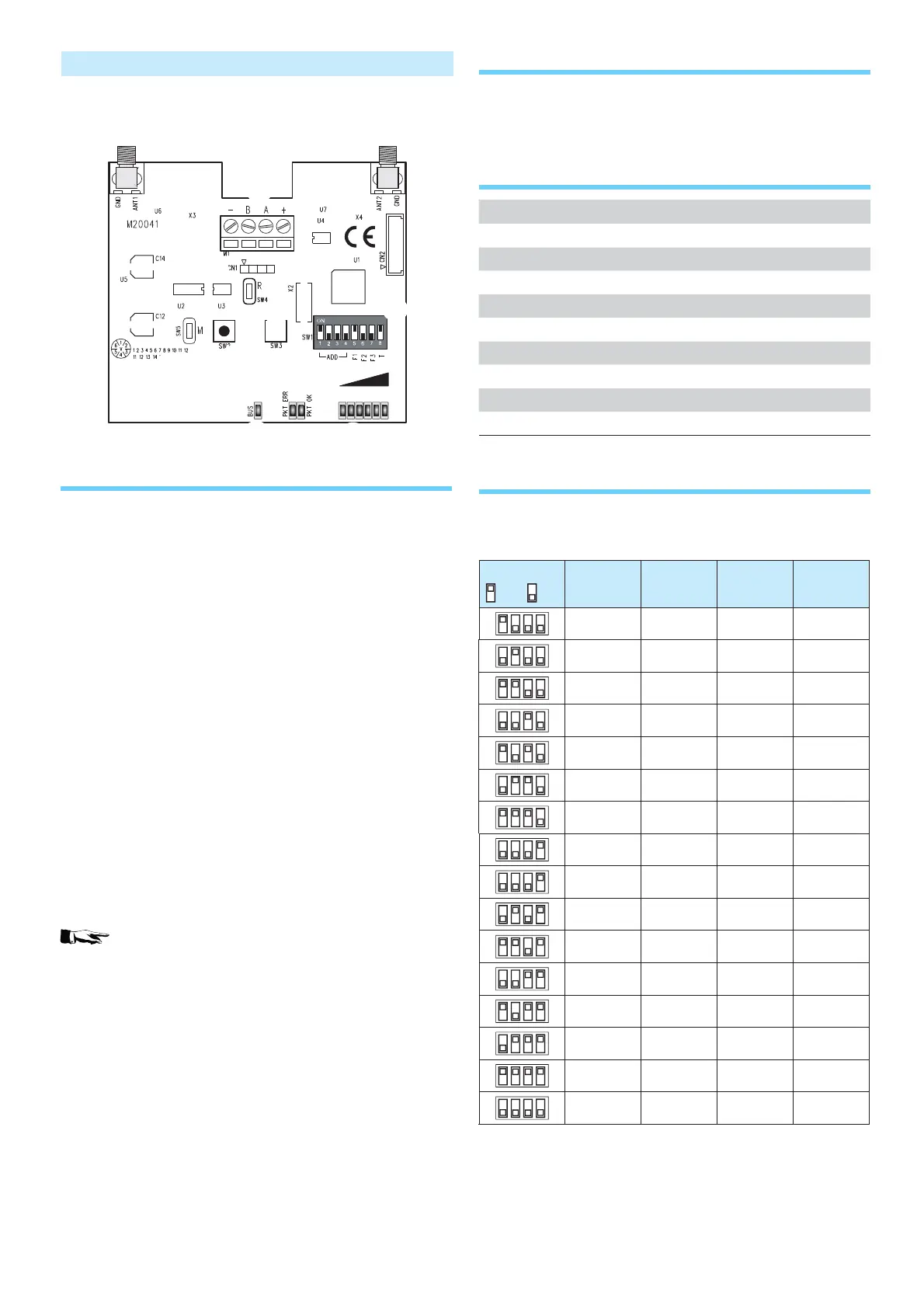

Pag. 23 - Manuale FA 018 69 - IT - 08/2022 - © CAME S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso. - Istruzioni originali
PXWRX01
Ricevitore per dialogare in modo bidirezionale con tutti i dispositivi
radio collegati e indirizzati nella centrale.
DESCRIZIONE SCHEDA
Morsetti bus RS-485 per il collegamento di tastiere e inseritori:
[+,-] alimentazione bus.
[A,B] dati.
[BUS] LED rosso di segnalazione comunicazione su bus. Se
lampeggia significa che il modulo comunica con la centrale.
[ERR] LED rosso di segnalazione comunicazione wireless rice-
vuta errata o periferica non associata.
[OK] LED verde di segnalazione comunicazione wireless ricevuta
corretta.
LED verdi di segnalazione intensità segnale ricevuto. Un segnale
ricevuto buono è composto da almeno di 3 tacche.
[SW1] 8 dipswitch per:
[1..4] impostazione dell’indirizzo del modulo;
[5] attivazione dei LED (ON attivi);
[6,7] non usati;
[8] disabilitazione del tamper antistrappo (ON disabilitato).
[R] Pulsante per riavvio ricevitore (es. dopo un cambio di indiriz-
zamento).
[M] Pulsante non usato.
[SW2] Tamper anti apertura.
[SW3] Tamper anti antistrappo.
INSTALLAZIONE
Il ricevitore va montato in ambienti riparati e nella posizione più
idonea alla ricezione del segnale radio dei diversi dispositivi collegati.
Collegare centrale e ricevitore sui rispettivi morsetti [+ A B -].
DATI TECNICI
MODELLI PXWRX
Alimentazione (V - 50/60 Hz) 12÷15
Assorbimento max (mA) 100
Frequenza dualband (MHz) 433.92 / 868.65
Potenza segnale radio (dBm) <10
Umidità relativa senza condensa (%) 25 ÷- 75
Temperatura di funzionamento (°C) -10÷40
Dimensioni (mm) 110x80x30
Grado di protezione (IP) 20
Conformità normativa: EN 50131-5-3, Grado 2, Classe ambientale II
INDIRIZZAMENTO
Il modulo radio locale ha indirizzo 01, pertanto ai moduli collegati su
bus potrà essere impostato l’indirizzo 02 o 03
SW1
ON OFF
INDIRIZZO PXC32 PXC64 PXC212
1XXX
2XXX
3XX
4XX
5XX
6XX
7XX
8XX
9X
10 X
11 X
12 X
13 X
14 X
15 X
16 X
Al fine di garantire la conformità alle Norme EN50131 Grado
2 il tamper NON può essere disabilitato.
