Pag. 21 - Manuale FA 0186 9 - IT - 08/2022 - © CAME S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso. - Istruzioni originali

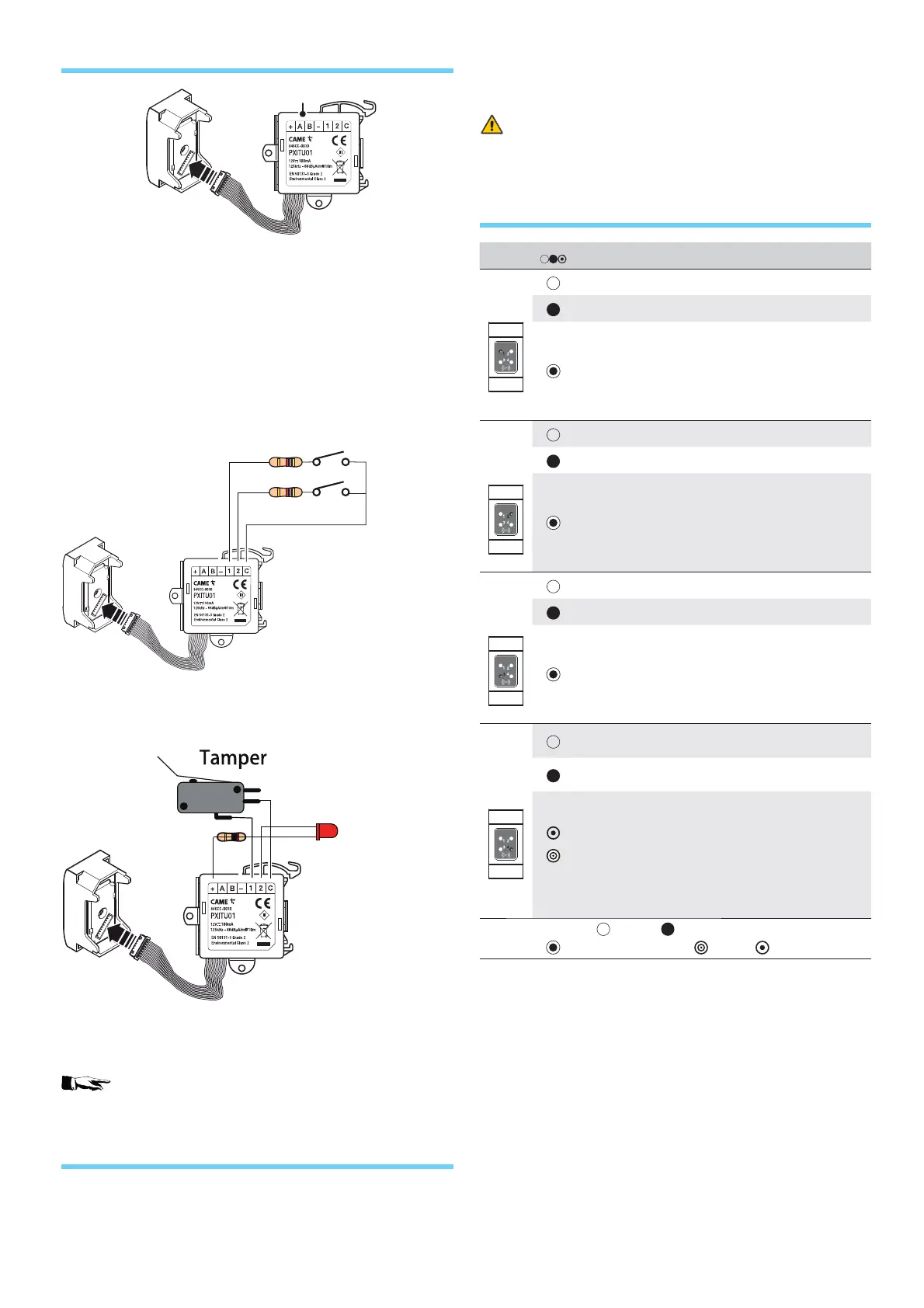

DESCRIZIONE SCHEDA
Morsetti bus RS-485 per il collegamento di tastiere e inseritori:
[+,-] alimentazione bus;
[A,B] dati.
[1, 2, C] Punti di connessione
E' possibile configurare i due punti di connessione disponibili sul di-
spositivo come ingressi o come uscite in modo indipendente.
Per la configurazione dei punti di connessione fare riferimento al ca-
pitolo (configurazione ingressi/uscite)
Esempio di uso dei punti di connessione:
Collegare centrale e inseritori sui rispettivi morsetti [+ A B -].
Per l’indirizzamento e l’acquisizione degli inseritori e delle chiavi, ve-
dere capitoli relativi.
Gli inseritori devono essere montati in una zona protetta da
effrazioni o in un’area sorvegliata dell’impianto, altrimenti decade la
norma di riferimento.
VISUALIZZAZIONE STATO IMPIANTO
LED
Significato della segnalazione
Led blu
Indica che lo scenario 1 non è attivo.
Indica che lo scenario 1 è attivo.
durante il tempo di uscita indica che c’è almeno un
ingresso dello scenario 1 aperto.
con l’impianto spento mostra se ci sono ingressi
aperti che appartengono alle aree gestite dall’in-
seritore.
Led
verde
Indica che lo scenario 2 non è attivo.
Indica che lo scenario 2 è attivo.
durante il tempo di uscita indica che c’è almeno un
ingresso dello scenario 2 aperto.
con l’impianto spento mostra se ci sono ingressi
aperti che appartengono alle aree gestite dall’in-
seritore.
Led
bianco
Indica che lo scenario 3 non è attivo.
Indica che lo scenario 3 è attivo.
durante il tempo di uscita indica che c’è almeno un
ingresso dello scenario 3 aperto.
con l’impianto spento mostra se ci sono ingressi
aperti che appartengono alle aree gestite dall’in-
seritore.
Led
rosso
Indica che le aree associate sono spente (impianto
spento).
Indica indica che almeno un’area associata è ac-
cesa (impianto acceso o parzializzato).
Lampeggio lento per indicare che l’impianto è ac-
ceso e ha rilevato un allarme.
Lampeggio veloce per indicare che l’impianto è
spento e in memoria allarme.
Vedere la lista eventi per l’elenco degli allarmi. Per
rimuovere la segnalazione vedere capitolo gestio-
ne impianto.
Spento, Acceso fisso,
Acceso lampeggiante ( veloce, lento)
Con l'inseritore transponder è possibile visualizzare lo stato
dell'impianto attraverso le segnalazionei date dai suoi LED, come da
precedente tabella.
A seconda della programmazione, la visualizzazione può essere
mantenuta sempre visibile (LED accesi fissi o lampeggianti) oppure
mascherata per maggior sicurezza (nessuna informazione a estranei
sullo stato dell'impianto). Le segnalazioni dei LED sono visibili solo a
seguito di una attivazione di scenario o di una qualsiasi altra attività
di gestione dell'impianto; dopo un tempo programmato (30 secondi
max.) si interrompono e i LED si spengono. Solo il LED rosso di allar-
me (LED 4) rimane visibile se attivato.
Per la gestione del tamper usare un punto di connessione come evi-
denziato in figura:
Il LED potrebbe rimanere leggermente acceso anche a riposo causa
piccole correnti di polarizzazione. Si consiglia di usare un Relay per
il pilotaggio dei LED.
Al fine di garantire la conformità alle Norme EN50131 Grado
3 il tamper NON può essere disabilitato.
INSTALLAZIONE
L’inseritore occupa solo un modulo nelle scatole interruttori di qual-
siasi serie civile.
