Pag. 13 - Manuale FA 018 69 - IT - 08/2022 - © CAME S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso. - Istruzioni originali

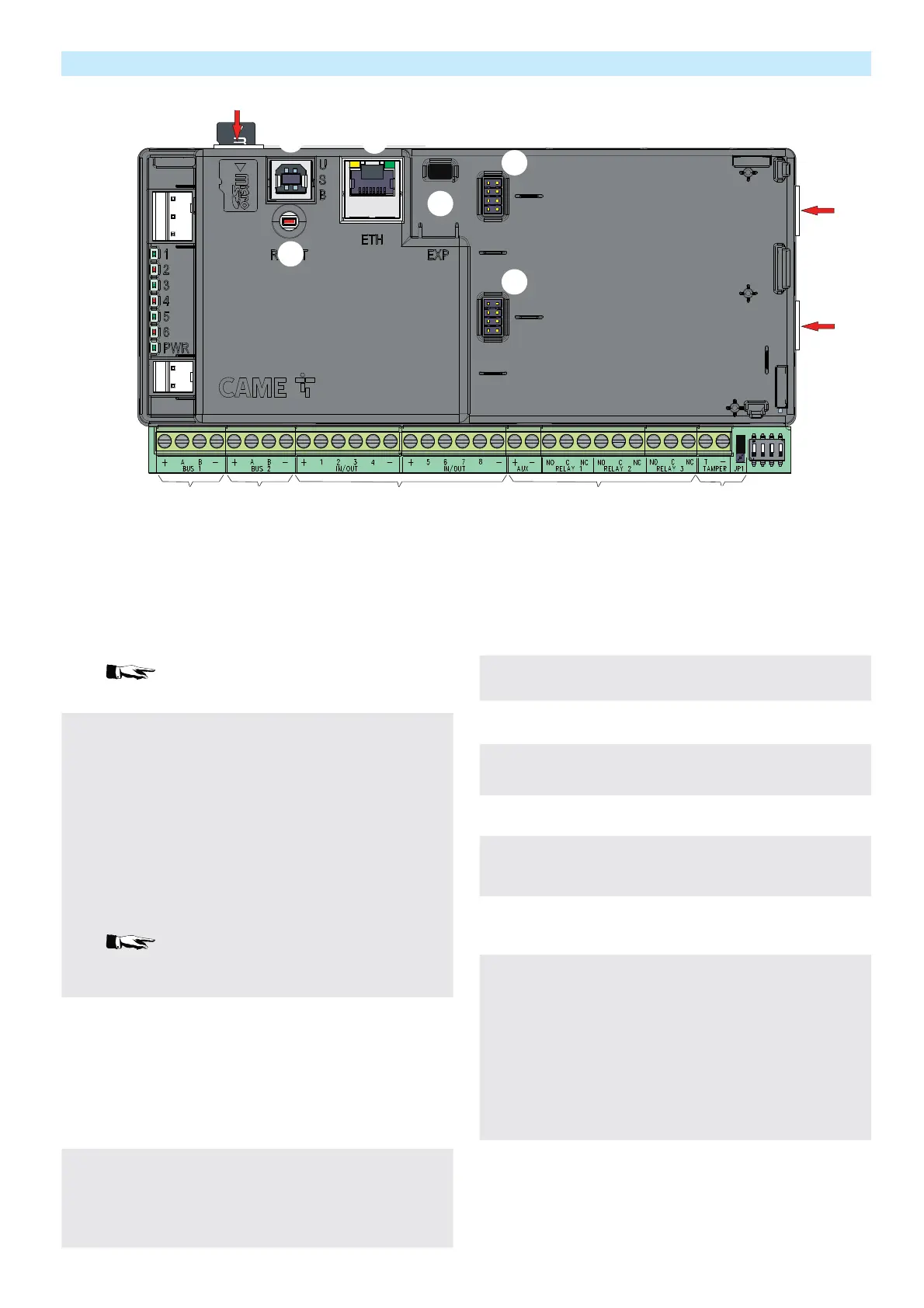

Descrizione scheda
❶
BUS RS485
Morsetti bus RS-485 per il collegamento di tastiere, moduli
remoti e inseritori.
[+,-] alimentazione bus.
[A,B] dati.
[F6] per PXC2-32: fusibile auto ripristinante da 0,75 A
[F6] per PXC2-64: fusibile auto ripristinante da 1,1 A.
[F6] per PXC2-212:fusibile auto ripristinante da 1,5 A.
PXC2-32 ha un solo BUS RS485 mentre PXC2-64 e
PXC2-212 hanno due BUS RS485
❷
Punti Di Connessione
Punti di connessione di centrale, possono essere ingressi di
tipo NA, NC, SB, DB, TB, CI oppure uscite.
[+,-] alimentazione.
[1, 2, 3, 4, 5, 6, 7, 8] Se impostati come ingressi.Il riferimento
è a negativo.
Se impostate come uscite sono uscite di tipo open collector
programmabili a negativo e protette da resistenza da 100
ohm (ON=0 Vdc, OFF=NA).
[F3] per PXC2-32: fusibile auto ripristinante da 0,75 A
[F3] per PXC2-64: fusibile auto ripristinante da 1,1 A.
[F3] per PXC2-212:fusibile auto ripristinante da 1,5 A.
Un corto circuito con uscita open collector attiva per
un tempo prolungato, può portare alla rottura della resisten-
za di protezione
❸
Morsetti uscite di centrale.
[AUX +, -] alimentazione disponibile in uscita protetta da fu-
sibile auto ripristinante F5.
[NO, C, NC] relè 1, Relè di allarme generale a contatti puliti
[NO, C, NC] relè 2-3, Relè programmabile a contatti puliti
[F5] per PXC2-32: fusibile auto ripristinante da 1,1 A
[F5] per PXC2-64: fusibile auto ripristinante da 1,1 A.
[F5] per PXC2-212:fusibile auto ripristinante da 1,5 A.
❹
Tamper
[T, +] morsetti per il collegamento del tamper di centrale.
[JP1] ponticello per abilitare / disabilitare il tamper (posizio-
ne C per disabilitare il tamper di centrale, posizione O per
abilitare). Per maggiori dettagli vedi capitolo TAMPER.
❺
DipSwitch
Dip 1 serve per impostare la centrale da servizio a manutenzione
( ON = Manutenzione, OFF = Servizio)
Dip 2 serve per ripristinare i Codici e Chiavi al valore di fabbrica.
Dip 3 Serve per ripristinare i parametri al valore di fabbrica
Dip 4 serve per abilitare la programmazione del firmware di cen-
trale
❻
PXMC3G
[CN1] connettore per modulo PXMC3G
❼
PXTEL01
[CN2] connettore per modulo PXTEL01
❽
Moduli aggiuntivi
[CN3] connettore per il modulo di collegamento PXONV.
❾
Connettore Ethernet
Connettore Ethernet per il collegamento alla rete Lan locale
❿
Connettore USB Device
Connettore USB Device per la programmazione via PXC2-
Manager
⓫
Slot Scheda SD
Slot per l’installazione di una scheda SD per la memorizzazione
dei video delle telecamere TVCC
⓬
Pulsante di reset
[P1] pulsante per il riavvio della centrale (non serve per ripri-
stino parametri; non modifica la configurazione).
Pressione breve : software reset del sistema. Il sistema si
riavvia mantenendo inalterati tutti gli stati
Pressione lunga (maggiore di 5s): hardware reset del siste-
ma. Il sistema si riavvia resettandosi anche tutti gli stati in-
terni. Equivalente a disalimentare completamente il sistema
(batteria + rete)
⓭
Alimentazione
[Vac] Connettore di collegamento all’alimentatore
