USCITE
Tutti i punti di connessione della centrale possono essere program-
mati come ingressi o come uscite. Se programmati come uscite sono
di tipo Open Collector che forniscono un negativo quando sono attive.
Un corto circuito a 12 Vcc con uscita attiva per un tempo prolun-
gato può portare alla rottura della resistenza di protezione.

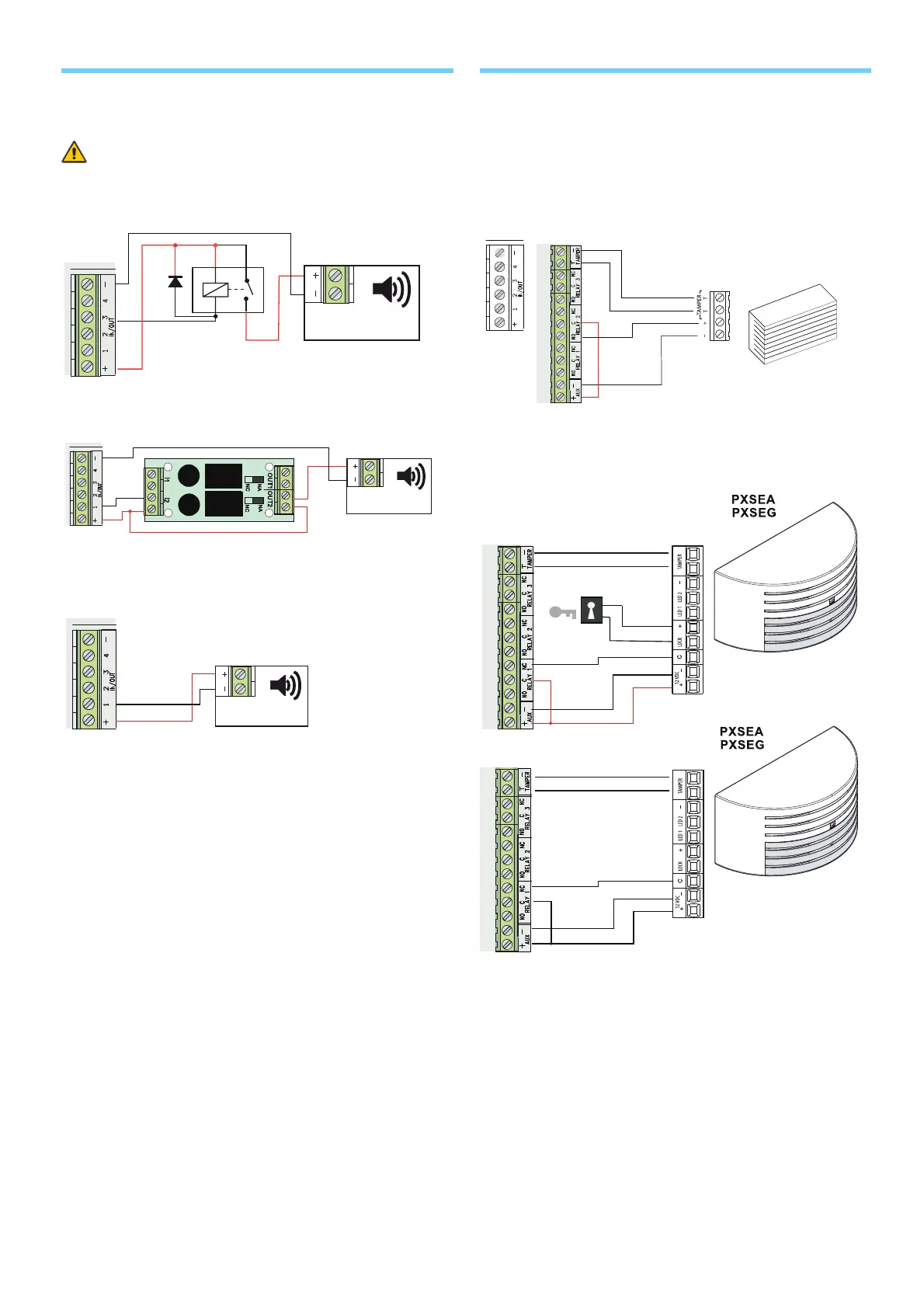

• Utilizzo di relè standard
• utilizzo di scheda RL002
• Dispositivi di segnalazione
Acustico/Visiva (carico max 50mA):
Se con un’uscita Open Collector (o uscita relè) si vuole andare a co-
mandare un relè occorre aggiungere un diodo (1N4007) in parallelo
alla bobina del relè.
USCITE RELE' DI ALLARME RELAY 1 - RELAY 2- RELAY 3
Le uscite a relè 2 e 3 sono programmabili, mentre l'uscita relè 1 se-
gue sempre lo stato di allarme generale e sabotaggio e rimane attiva
per il tempo programmato.
Nota: La PXC2-32 ha solo relè 1, PXC2-64 ha Relè 1 e Relè 2, mentre
PXC2-212 ha Relè 1-2-3.
Sirena non autoalimentata
Sirena autoalimentata
