S. 6 - Anleitung FA01869-DE - 08/2022 - © CAME S.p.A. - Der Inhalt der Anleitung kann jederzeit ohne Vorankündigung geändert werden. - Übersetzung der Originalanleitung

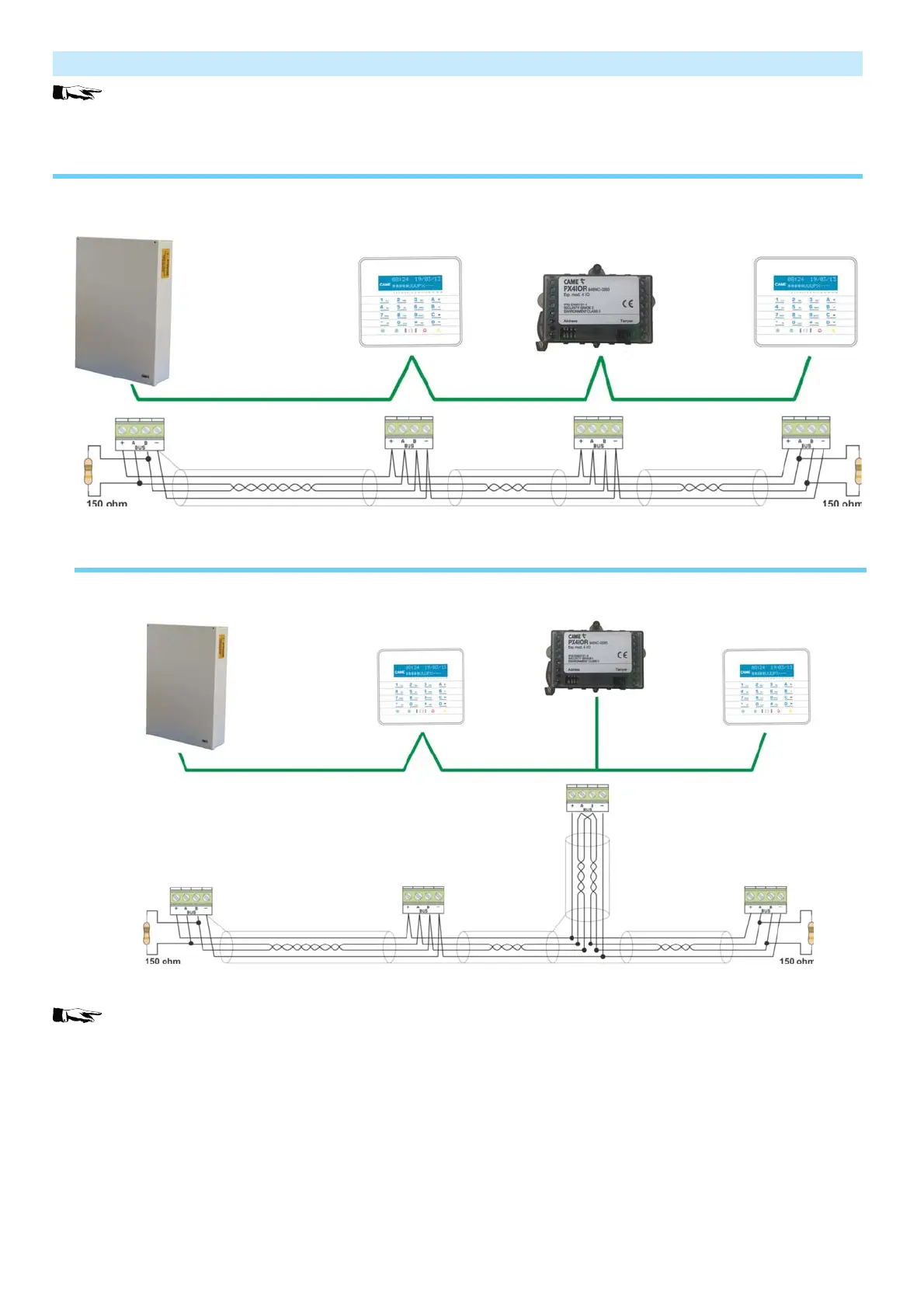

Verkabelung RS-485 BUS
Bei ordnungsgemäßer Installation der ferngesteuerten Geräte müssen alle Bus-Kommunikations-LEDs auf den Geräten blinken.
Wenn einige LEDs nicht blinken, wurde das Gerät nicht ordnungsgemäß installiert und programmiert (Verdrahtung, Adresse und Programmie-
rung in der Zentrale kontrollieren).
ÜBLICHE VERDRAHTUNG (REIN-RAUS)
VERDRAHTUNG MIT VERZWEIGUNG
Die Verzweigung besteht aus einem Kabel mit 3 Doppeladerleitungen, von denen 2 verdrillt sind (jede Doppeladerleitung besteht aus
den Leitern A und B).
Nach Analyse des so erstellten Stromkreises, kann man sehen, dass die Struktur des RS-485 BUS weiterhin linear ist (rein-raus).
