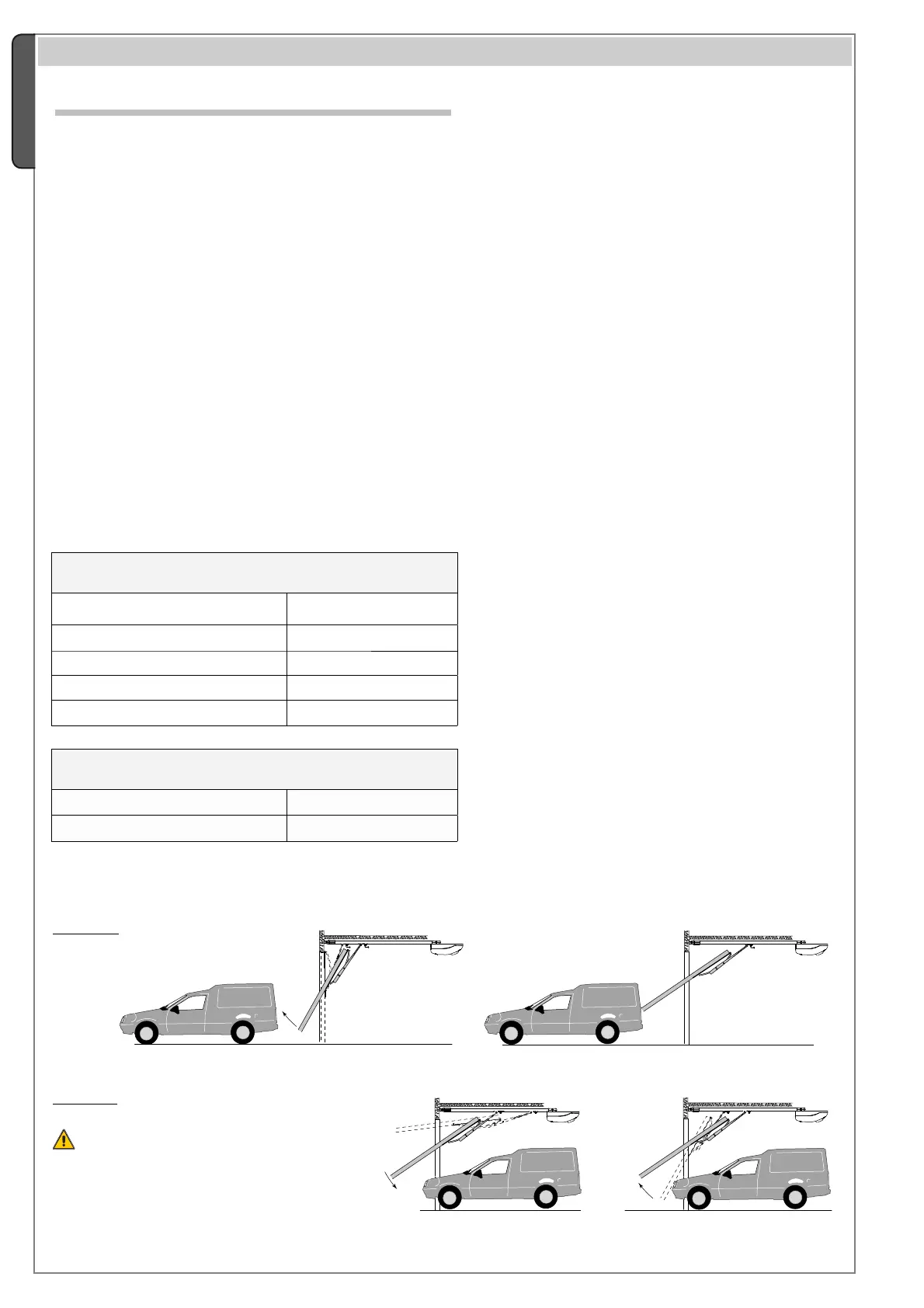

6.1 Descrizione generale
6 Scheda elettronica di comando
La scheda di comando va alimentata a 230V con presa di alimentazione, frequenza 50/60Hz.
I dispositivi di comando e gli accessori sono a 24V. Inoltre gli accessori non devono superare complessivamente i 40W.
La scheda controlla una lampada di servizio e un’eventuale lampada di cortesia che, funziona in sincronia con quella di servizio per
illuminare la zona di manovra; a ogni apertura rimane accesa per 2 minuti e 30 secondi.
È possibile collegare la scheda V0670 per il funzionamento dell’automazione con batterie d’emergenza (vedi la documentazione tecnica
allegata).
La scheda gestisce automaticamente le seguenti funzioni:
1) rilevazione amperometrica degli ostacoli (a sensibilità regolabile);
2) chiusura automatica (regolabile);
3) tempo di lavoro (80”);
4) comando apre-stop-chiude-
stop, apre-chiude o solo apertura;
5) riapertura in fase di chiusura delle fotocellule;
6) rilevazione di ostacolo a motore fermo,
7) azione mantenuta;
8) pre-lampeggio in apertura e chiusura.
in apertura: arresto della porta, con
successiva chiusura automatica.
FUSIBILI
Protezione
Tipo fusibile
Motore 10A
Scheda elettronica (linea) 1,6A
Accessori 3,15A
Dispositivi di comando (centralina) 315mA
LAMPADE
Di servizio E14 24V 25W
Di cortesia 24V 25W
Dettaglio rilevazione elettronica degli ostacoli.
in chiusura: inverte il senso di marcia fi no alla completa
apertura.
Attenzione! Dopo tre inversioni consecutive, la porta
resta aperta escludendo la chiusura automatica: per
chiudere, usare il trasmettitore o un pulsante di chiusura.
