Стр.
10 - Код руководства:
119ES 87 вер.
2.0 01/2013 © CAME Cancelli Automatici S.p.A. Компания CAME CANCELLI AUTOMATICI S.p.A. сохраняет за собой право на изменение содержащейся в этой инструкции информации в любое время и без предварительного уведомления.
РУССКИЙ
6.1 Общее описание
6. Плата блока управления
На блок управление подается напряжение ~230 В частотой 50/60 Гц.
Для электропитания устройств управления и аксессуаров используется напряжение 24 В. Внимание! Суммарная мощность
дополнительных устройств не должна превышать 40 Вт.
Блок управления контролирует работу встроенной лампы освещения и, при наличии, лампы дополнительного освещения,
работающей синхронно с лампой освещения для обеспечения надлежащей видимости в зоне выполнения маневров; при
каждом открывании лампа освещения остается включенной в течение 2,5 минут.
Возможно подключение платы аварийного питания V0670 с аккумуляторами (см. соответствующую документацию на
изделие).
Блок управления обеспечивает и контролирует выполнение следующих функций:
1) функция обнаружения препятствий (регулируемая чувствительность);
2) автоматическое закрывание (регулируется);
3) время работы (80 с);
4) функция "открыть-стоп-закрыть-
стоп", "открыть-закрыть" или "только открыть";
5) функция фотоэлементов безопасности "Открывание в режиме закрывания";
6) функция обнаружения препятствия при остановленном приводе;
7) присутствие оператора;
8) предварительное включение сигнальной лампы при открывании и закрывании.
при открывании: остановка
ворот с последующим циклом
автоматического закрывания.
ПРЕДОХРАНИТЕЛИ
Защита
Номинальный ток
Двигатель 10 A
Электронная плата (входной) 1,6 A
Аксессуары 3,15 A
Устройства управления (блок) 315 мА
ЛАМПЫ
Лампа освещения E14 24 В 25 Вт
Лампа дополнительного освещения 24 В - 25 Вт

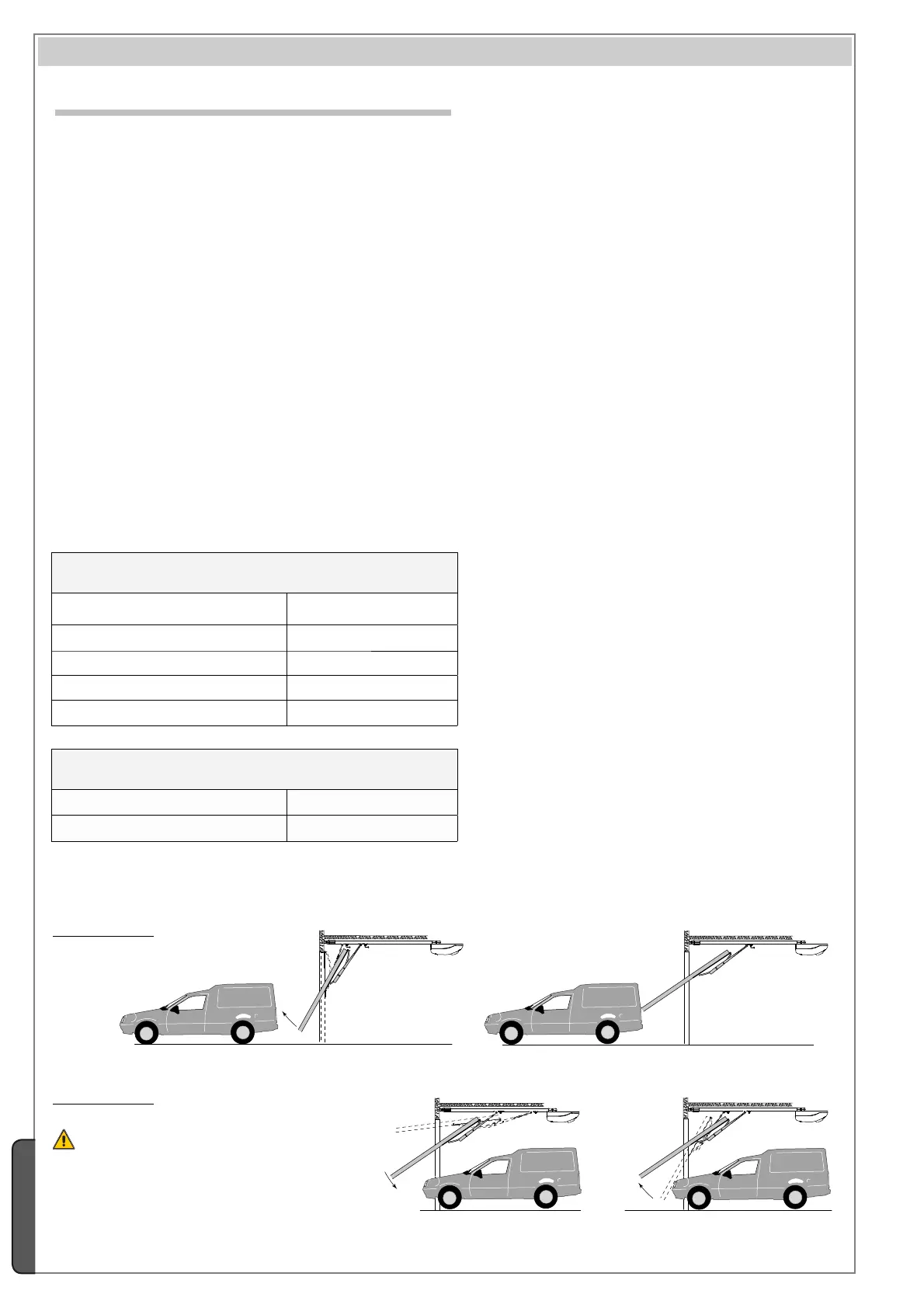

Описание работы токовой системы обнаружения препятствий
при закрывании: изменяет направление движения и
полностью открывает ворота.
Внимание! После трех последовательных
циклов смены движения ворот функция
"Автоматическое закрывание" отключается, ворота
остаются в открытом положении. Чтобы закрыть
ворота, необходимо подать команду с кнопки
управления или брелока-передатчика.
