CAME V700 Installation Manual

6
6



4#!
3%.3
&53-/4/2%!
&53
!##!
&53#%.42M!
#(
!02%
!0#(
!&






+
-
23
1
2
3
4
5
6
7 8 9 10
11 12 13
14
15
16
17
18
19
20
21
53%/.,96&53%3
.
,
22
Стр.
11
11 -
Код руководства:
119ES87
119ES 87 вер.
2.0
2.0 01/2013
© CAME Cancelli Automatici S.p.A. Компания CAME CANCELLI AUTOMATICI S.p.A. сохраняет за собой право на изменение содержащейся в этой инструкции информации в любое время и без предварительного уведомления.
РУССКИЙ

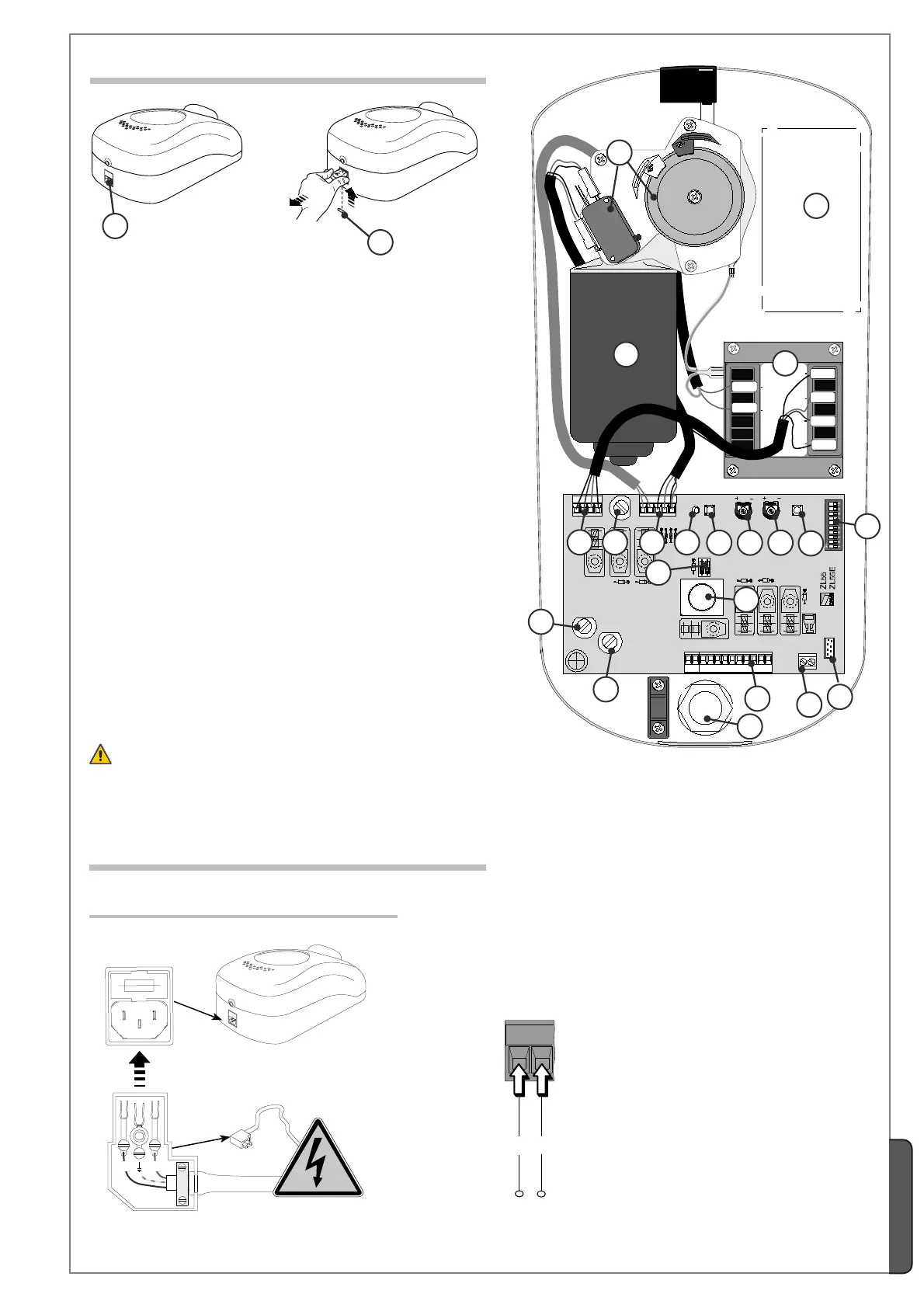

6.2 Основные компоненты
6.3 Электрические подключения
Электропитание и аксессуары
Электропитание:
- ~24 В (переменный ток);
- =24 В (постоянный ток), когда работают
аккумуляторы аварийного питания;
Макс. суммарная мощность: 40 Вт.
1) Колодка для подключения питания 230 В
2) Сетевой предохранитель, 1,6 А
3) Концевые выключатели
4) Место для аккумуляторов аварийного питания
5) Привод
6) Трансформатор
7) Колодка подключения трансформатора
8) Предохранитель цепи питания двигателя, 10A
9) Колодка подключения двигателя и концевых выключателей
10. Светодиодный индикатор радиосигнала
11) Кнопка программирования радиоуправления
12) A.C.T. — регулировка времени автоматического закрывания
13) SENS — регулировка чувствительности токовой системы
обнаружения препятствий
14) Кнопки программирования конечных положений ворот
15) DIP-переключатель выбора функций, 10-позиционный
16) DIP-переключатель выбора функций, 2-позиционный
17) Лампа освещения
18) Предохранитель аксессуаров, 3,15 A
19) Предохранитель блока управления, 315 мА
20) Колодка подключения устройств управления и безопасности
21) Разъем для подключения платы радиоприемника АF
22) Гермоввод
23) Колодка подключения антенны
Электропитание:
~230 В 50/60 Гц
Внимание! Перед проведением каких-либо настроек,
регулировок или подключений в блоке управления, отключите
сетевое электропитание и аккумуляторы.
