Pag.
14 - Codice manuale:
119ES 87 ver.
2 01/2013 © CAME cancelli automatici s.p.a. - I dati e le informazioni indicate in questo manuale sono da ritenersi suscettibili di modifica in qualsiasi momento e senza obbligo di preavviso da parte di CAME cancelli automatici s.p.a.
ITALIANO
Trimmer T.C.A. = Regola il tempo di attesa in posizione di apertura. Trascorso questo tempo, viene e ettuata automaticamente una
manovra di chiusura. Il tempo di attesa può essere regolato da 1 secondo a 120 secondi.
Trimmer SENS. = Regola la sensibilità amperometrica che controlla la forza sviluppata dal motore durante il movimento; se la forza
supera il livello di regolazione, il sistema interviene invertendo il senso di marcia.
1 ON - Chiusura automatica - Il temporizzatore della chiusura automatica si attiva a fi necorsa in apertura. Il tempo prefi ssato è
regolabile, ed è comunque condizionato dall’eventuale intervento dei dispositivi di sicurezza e non si attiva dopo uno «stop»
totale di sicurezza o in mancanza di energia elettrica.
2 ON - Funzione di "apre-stop-chiude-stop" con pulsante (2-7) e trasmettitore radio (con scheda radiofrequenza inserita).
2 OFF - Funzione di "apre-chiude-inversione" con pulsante (2-7) e trasmettitore radio (con scheda radiofrequenza inserita).
3 ON - Funzione di "solo apre" con trasmettitore radio (con scheda radiofrequenza inserita).
4 ON - Prelampeggio in apertura e in chiusura - Dopo un comando di apertura o di chiusura, il lampeggiatore collegato su 10-E,
lampeggia per 5 secondi prima di iniziare la manovra.
5 ON - Rilevazione di presenza ostacolo - A motore fermo (cancello chiuso, aperto o dopo un comando di stop totale), impedisce
qualsiasi movimento se i dispositivi di sicurezza (es. fotocellule) rilevano un ostacolo.
6 ON - Azione mantenuta - Il cancello funziona tenendo premuto il pulsante (un pulsante [2-3] per l’apertura, e un pulsante [2-7] per
la chiusura).
7 OFF - Riapertura in fase di chiusura - se le fotocellule rilevano un ostacolo durante la chiusura del cancello, si attiva l’inversione di
marcia fi no a completa apertura; collegare il dispositivo di sicurezza sui morsetti (2-C1); se non utilizzato, selezionare il dip in
ON.
8 - Disattivato, tenere il dip in posizione di «OFF»
9 - Disattivato, tenere il dip in posizione di «OFF»
10 ON - Abilita la funzione di stop in battuta di chiusura del microinterruttore.
10 OFF - Abilita la funzione di rallentamento in chiusura del microinterruttore.

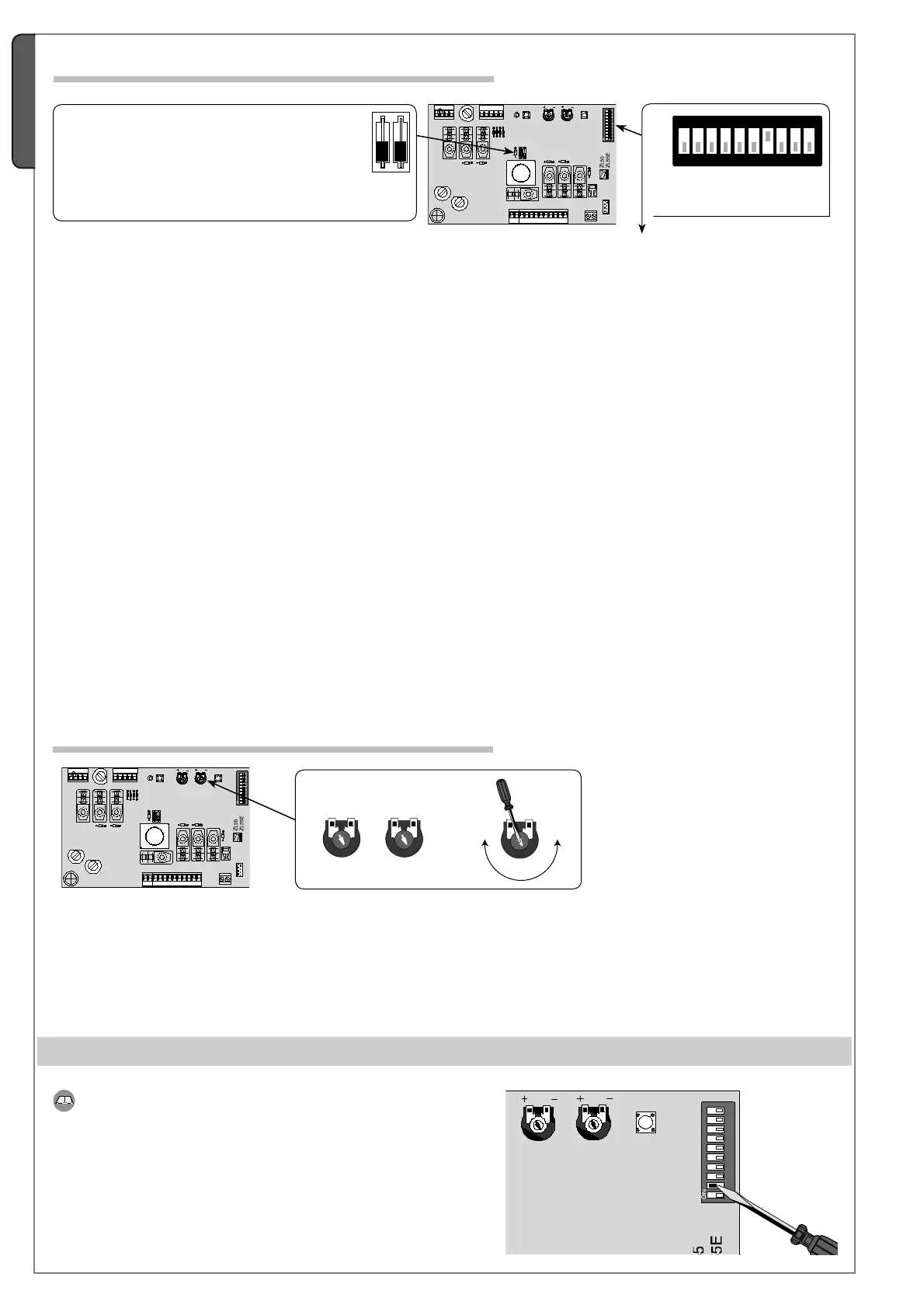

6.5 Regolazioni
6.4 Selezioni funzioni
7 Regolazione dei finecorsa
In chiusura si può scegliere tra la funzione di stop o di rallentamento.
Prima di iniziare le operazioni di regolazione, posizionare il dip 2 in ON
(dip a 10 vie) e verifi care che il dispositivo di sicurezza sia collegato su
2-C1. Se non ci sono dispositivi di sicurezza, posizionare il dip 7 in ON.
IMPORTANTE: prima di procedere con la regolazione, leggere
attentamente le istruzioni.
Dip-switch 10 vie
1 OFF - Centralina abilitata per
motoriduttori V700
2 - Disattivato, tenere il dip in posizione
«OFF»
Dip-switch 2 vie
