Pag.
11 -
Code manuel:
119ES 87 ver.
2 01/2013
© CAME cancelli automatici s.p.a. - Les données et les indications fournies dans ce manuel d’installation peuvent subir des modifications à tout moment sans avis préalable de la part de CAME cancelli automatici s.p.a.2
FRANÇAIS

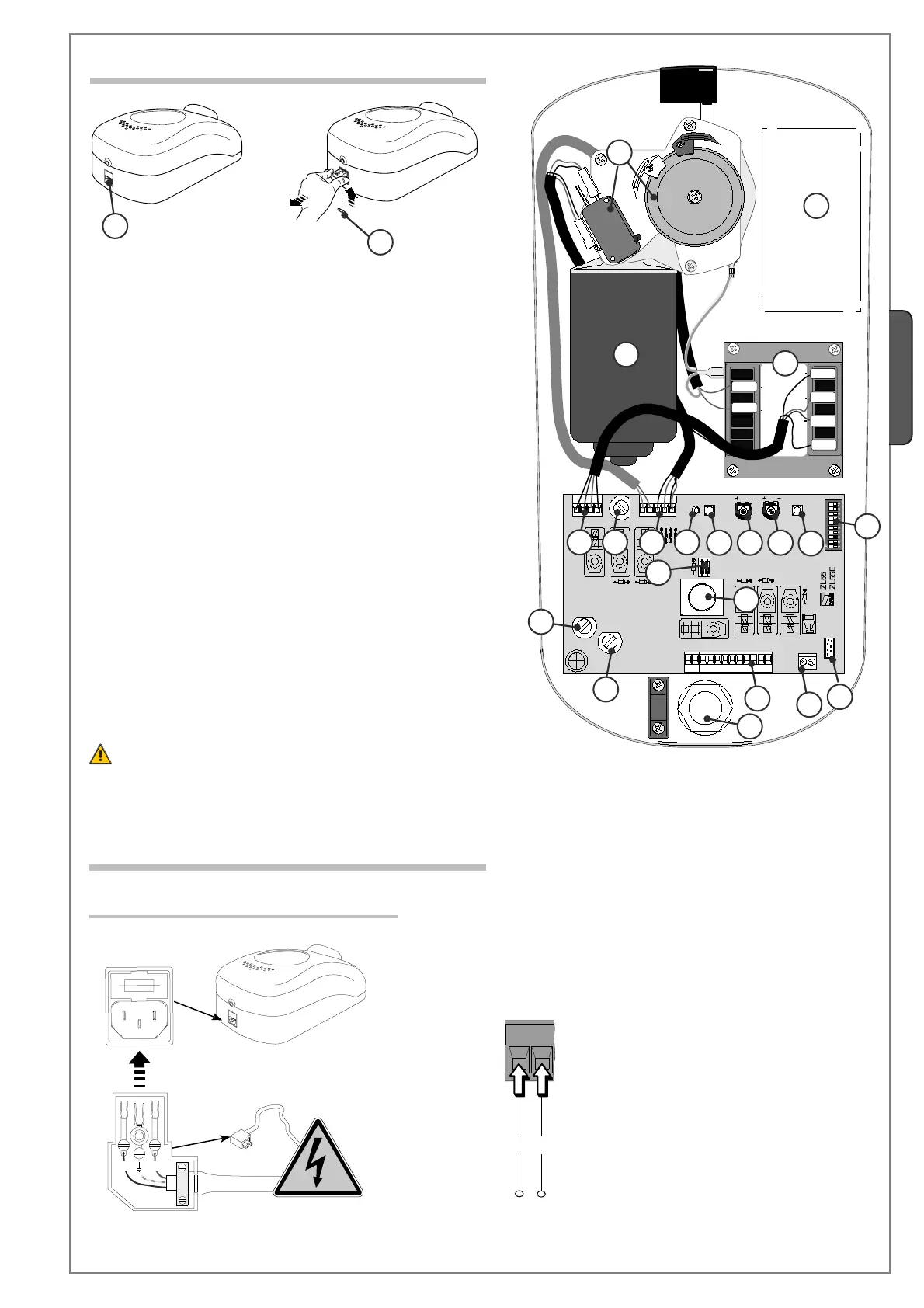

6.2 Composants principaux
1) Prise d’alimentation 230V
2) Fusible de ligne 1.6A
3) Le groupe de butée
4) Espace pour batteries de secours
5) Motoréducteur
6) Transformateur
7) Bornier connexion transformateur
8) Fusible moteur 10A
9) Bornier de connexion motoréducteur et butée
10) Led de signalisation radio
11) Bouton de mise en mémoire code radio
12) Trimmer TCA: réglage durée du temps de la fermeture automatique
13) Trimmer SENS: réglage de la sensibilité ampérométrique en cours de
ralentissement
14) Boutons de commande pour le réglage des butées.
15) Sélecteur de fonctions (10 dip)
16) Sélecteur de fonctions (2 dip)
17) Eclairage de service
18) Fusible accessoires 3,15A
19) Fusible de la centrale 315mA
20) Borniers pour connexion accessoires et dispositifs de commande
21) Branchement carte de radiofréquence «AF»
22) Trou pour entrée des câbles électriques
23) Bornier pour antenne radio
6.3 Branchements electriques
Alimentation et accessoires
Bornier pour l’alimentation des accessoires:
- à 24V a.c. situation normale
- à 24V d.c. lors de l’intervention des batteries de
secours.
Puissance totale supportée: 40W
Alimentation à
230V a.c. - 50/60 Hz
Attention! Avant toute intervention sur l’appareil, couper
l’alimentation de la ligne et débrancher les batteries de secours (en cas
de présence).
