COM
NC
NO
NC
COM
NO
&!
&#
6
6
6
6
6
6
53%/.,96&53%3
%
Pag.
12 - Code manuel:
119ES 87 ver.
2 01/2013 © CAME cancelli automatici s.p.a. - Les données et les indications fournies dans ce manuel d’installation peuvent subir des modifications à tout moment sans avis préalable de la part de CAME cancelli automatici s.p.a.2
FRANÇAIS

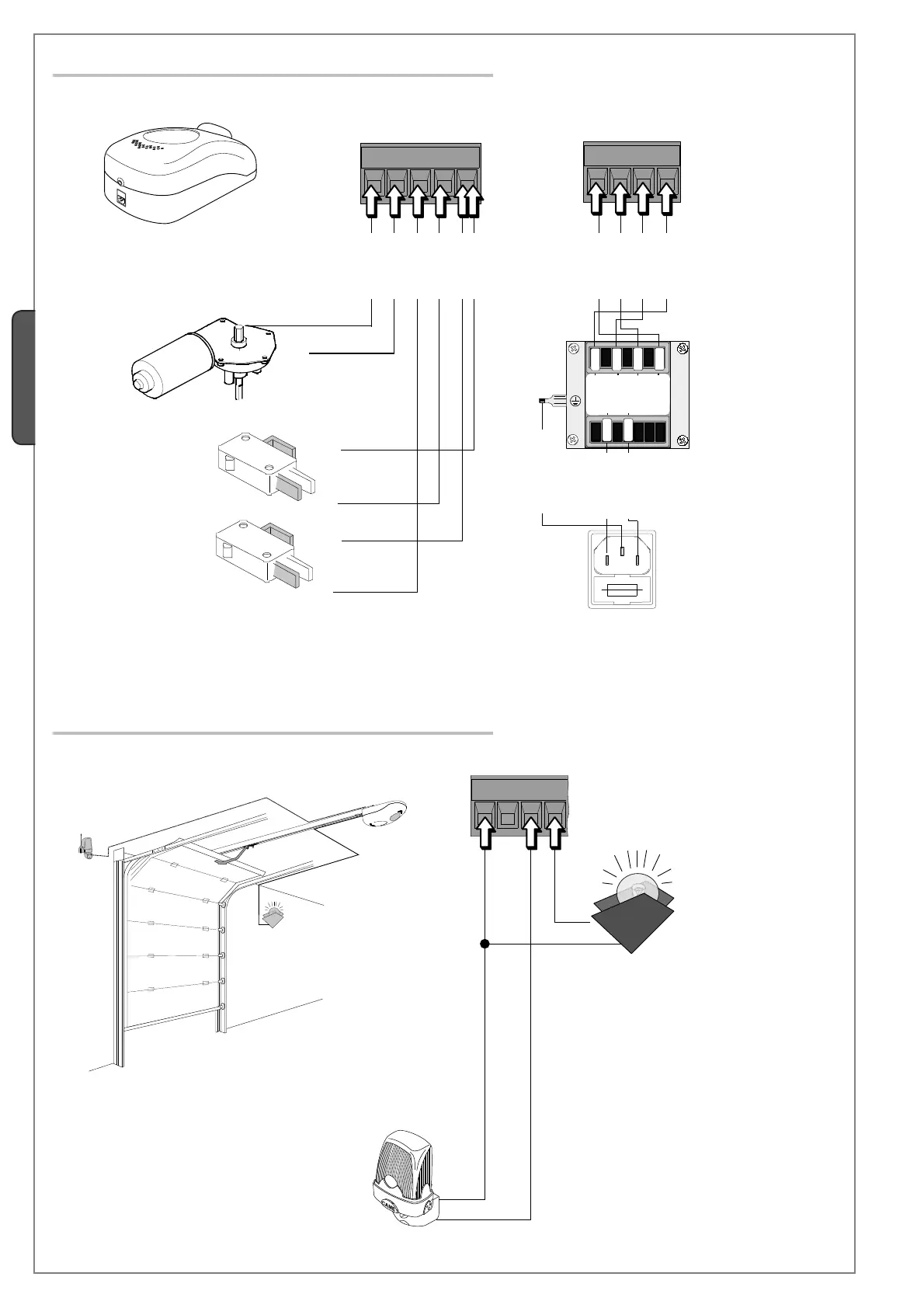

Dispositifs de signalisation et d’éclairage
Eclairage de courtoisie en option (portée
contact : 24V - 25W max.) -Connexion
complémentaire d’un éclairage que l’on
peut installer à son choix, pour renforcer
l’illumination dans la zone de manœuvre. Il
reste allumé pendant 2 minutes 30 secondes.
Groupe de butée
VERT
ROUGE
ROUGE
ROUGE
BLANC
ROUGE
BLEU
BLANC
BLANC
NOIR
MARRON
MARRON
VERT /JAUNE
Motoréducteur 24V d.c.
Transformateur
Clignotant de mouvement (portée contact:
24V - 25W max.)
Il clignote en cours d’ouverture et de
fermeture.
Motoreducteur, encodeur et transformateur
Prise d’alimentation
