2 01/2013 © CAME cancelli automatici s.p.a. - Les données et les indications fournies dans ce manuel d’installation peuvent subir des modifications à tout moment sans avis préalable de la part de CAME cancelli automatici s.p.a.2
FRANÇAIS
6.1 Description générale
6 Carte électronique de commande
La carte de commande doit être alimentée à 230V avec une prise d’alimentation, fréquence 50/60Hz.
Les dispositifs de commande et les accessoires sont à 24V. En outre l’ensemble des accessoires ne doit dépasser 40W.
La carte contrôle un éclairage de service et éventuellement un éclairage de courtoisie qui fonctionne en même temps que l’éclairage
de service pour éclairer la zone de manœuvres; il reste allumé pendant 2 minutes 30 secondes à chaque ouverture.
Il est possible de connecter la carte V0670 pour le fonctionnement de l’automation avec les batteries de secours (voir la documentation
technique jointe).
La carte gère automatiquement les fonctions suivantes:
1) détection ampèremétrique des obstacles en ouverture, en fermeture et en cours de ralentissement (avec sensibilité réglable);
2) fermeture automatique (réglable);
3) temps de l’opération (80”);
4) commande ouvre-stop-ferme-stop, ouvre-ferme ou ouverture seulement;
5) réouverture en cours de fermeture des photocellules.
6) détection d’obstacle avec le moteur à l’arrêt;
7) action continue;
8) clignotement avant l’ouverture et la fermeture.
En ouverture: arrêt de la porte, suivi de
la fermeture automatique;
ECLAIRAGE
De service E14 24V 25W
De courtoisie
24V 25W
FUSIBLES
Protection Type fusible
Moteur 10A
Carte électronique (ligne) 1,6A
Accessoires 3,15A
Dispositifs de commande (centrale) 315mA

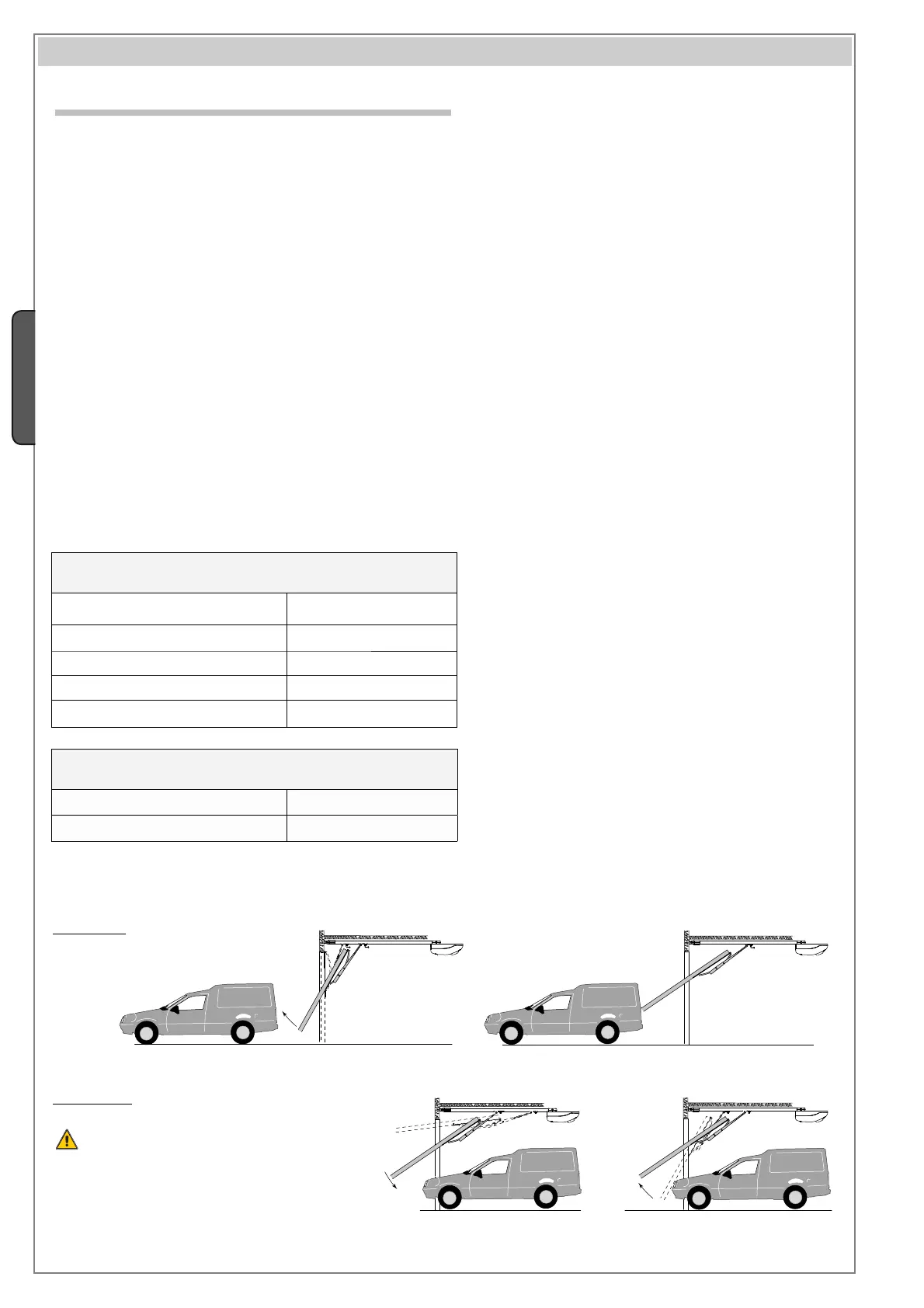

Renseignements sur la détection électronique des obstacles:
en fermeture : elle invertit le sens de marche jusqu’à
l’ouverture complète.
Attention! Après trois inversions consécutives, la porte
reste ouverte et la fermeture automatique est éliminée:
pour fermer, utilisez le transmetteur ou un bouton-
poussoir de fermeture.
