212 mm
140 mm
400 mm
3020 mm min. ÷ 4020 mm max.
Pag.
4 - Code manuel:
119ES 87 ver.
2 01/2013 © CAME cancelli automatici s.p.a. - Les données et les indications fournies dans ce manuel d’installation peuvent subir des modifications à tout moment sans avis préalable de la part de CAME cancelli automatici s.p.a.2
FRANÇAIS
Avant de procéder à l’installation, il est nécessaire de:
• Vérifier que l’installation de l’automation ne provoque pas de situations dangereuses;
• Prévoir un disjoncteur omnipolaire approprié, avec plus de 3 mm de distance entre les contacts, pour sectionner l’alimentation.
• Prévoir des conduits et des caniveaux appropriés pour le passage des câbles électriques afin de les protéger contre tout dommage
mécanique.
• Contrôler que l’emplacement destiné au fixage du motoréducteur est stable et à l’abri des chocs. Le fixage doit être exécuté avec des
vis, des chevilles, etc. appropriées au type de superficie;
• Contrôler que les branchements éventuels à l’intérieur du boîtier (effectués pour la continuité du circuit de protection) sont
pourvus d’isolation supplémentaire par rapport aux autres parties conductrices internes;
• Contrôler que le cadre de la porte est conformément solide, les charnières en parfaite condition et qu’il n’y a pas de frottement entre
les parties fixes et celles qui sont mobiles.
5 Installation
S’assurer d’avoir les outils et le matériel nécessaire pour effectuer le montage de l’automatisme en toute sécurité et conformément aux
normes en vigueur. Sur la planche, quelques exemples de matériel pour l’installateur.
Le montage doit être effectué par du personnel qualifié et expérimenté dans le respect des normes en vigueur.
5.1 Contrôles préliminaires
5.2 Outils et matériel

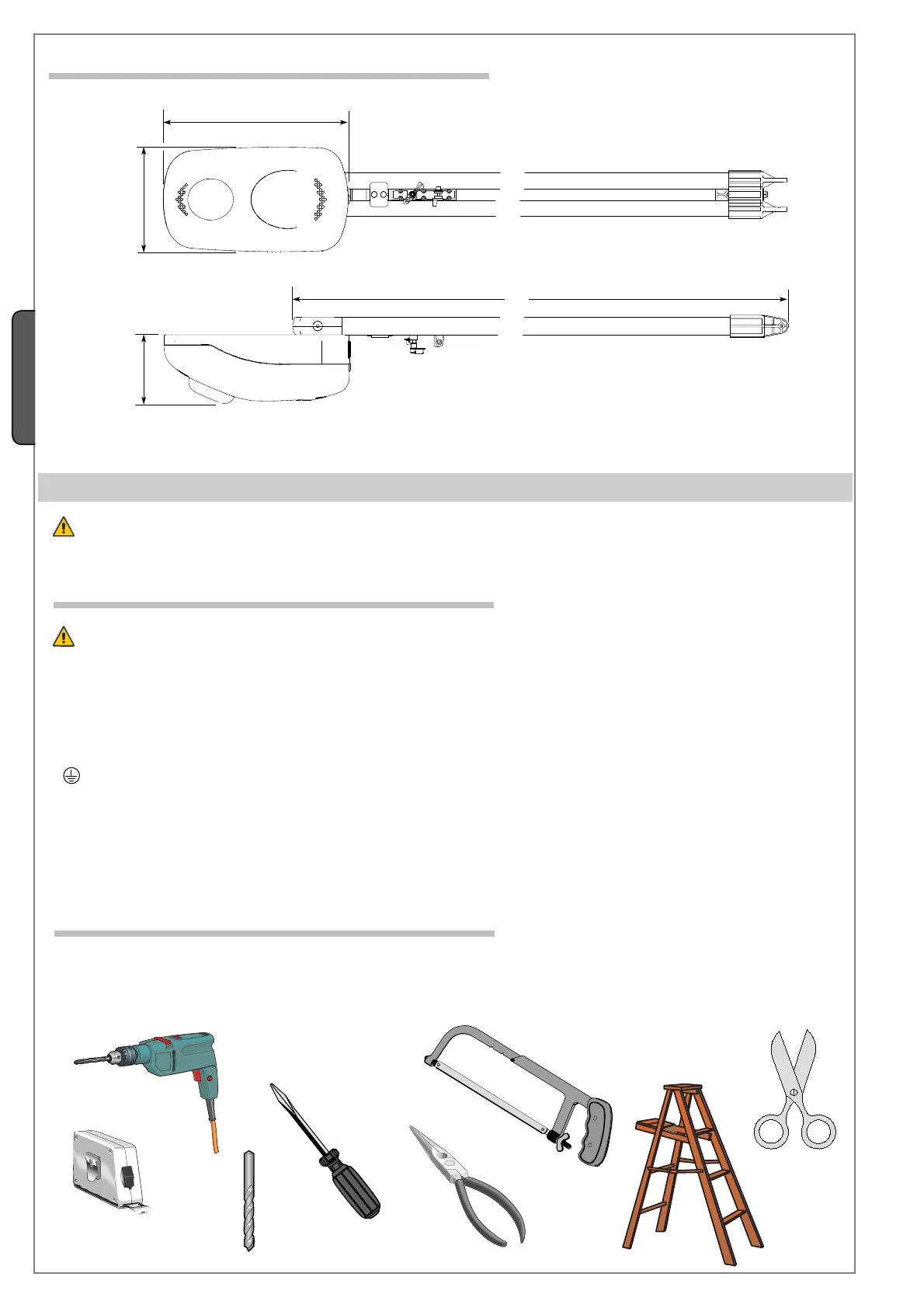

4.4 Dimensions
