Pag.
2 - Codice manuale:
119ES 87 ver.
2 01/2013 © CAME cancelli automatici s.p.a. - I dati e le informazioni indicate in questo manuale sono da ritenersi suscettibili di modifica in qualsiasi momento e senza obbligo di preavviso da parte di CAME cancelli automatici s.p.a.
ITALIANO
4.1 Automazione
4 Descrizione
2.1 Destinazione d’uso
1 Legenda simboli
Questo simbolo indica parti da leggere con attenzione.
Questo simbolo indica parti riguardanti la sicurezza.
Questo simbolo indica cosa comunicare all’utente.
2 Destinazione e limiti d’impiego
L’automazione V700 è stata progettata per motorizzare porte basculanti e sezionali per uso residenziale o condominiale.
Ogni installazione e uso difformi da quanto indicato nel seguente manuale sono da considerarsi vietate.
3 Riferimenti normativi
IMPORTANTI ISTRUZIONI DI SICUREZZA PER L’INSTALLAZIONE
ATTENZIONE: L’INSTALLAZIONE NON CORRETTA PUÓ CAUSARE GRAVI DANNI, SEGUIRE TUTTE LE ISTRUZIONI DI INSTALLAZIONE
IL PRESENTE MANUALE É DESTINATO ESCLUSIVAMENTE A INSTALLATORI PROFESSIONALI O A PERSONE COMPETENTI
2.2 Limiti d’impiego
Motoriduttore a 24V (d.c.) con forza di trazione fi no a 850N per:
- porte basculanti a contrappesi fi no a 2,40 m di altezza
- porte basculanti a molle fi no a 3,25 m di altezza
- porte sezionali fi no a 3,20 m di altezza
Questo prodotto è progettato e costruito dalla CAME CANCELLI AUTOMATICI S.p.A. in conformità alle vigenti norme di sicurezza.
L’automazione è composta principalmente da un gruppo motore, una barra di scorrimento - con sistema di trazione a cinghia o a catena
- e un braccio di trasmissione. All’interno di un contenitore in ABS, con coperchio provvisto di fi nestra per la lampada di illuminazione, si
trovano: il motoriduttore a 24V, la scheda elettronica di comando, il gruppo fi necorsa e il trasformatore.
Il motoriduttore è costituito da una cassa in alluminio pressofuso, al cui interno opera un sistema di riduzione irreversibile a vite senza
fi ne e corona elicoidale, lubrifi cato con grasso fl uido permanente.
La guida di scorrimento è in lamiera zincata profi lata a freddo. Sulla parte anteriore si trova il dispositivo di tensionamento della cinghia/
catena; dall’altra parte è fi ssato un supporto in ABS per il sostegno del gruppo motore.
All’interno della guida scorre la slitta di trascinamento che include il meccanismo di sblocco d’emergenza e l’aggancio del braccio di
trasmissione.
Il braccio di trasmissione è disponibile in diverse misure e forme a seconda del tipo di serramento.

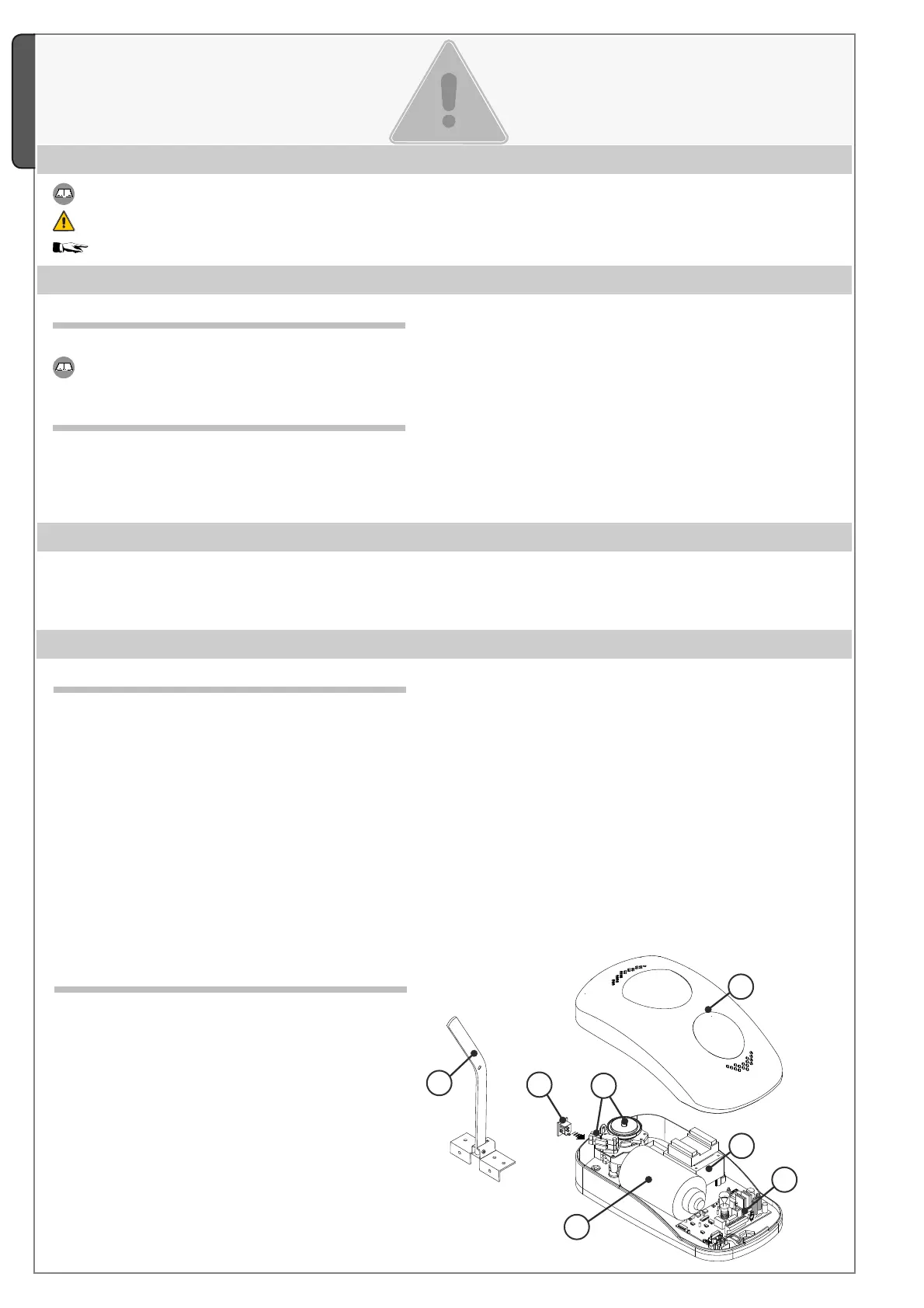

4.2 Descrizione delle parti
GRUPPO MOTORIDUTTORE
1 - Coperchio di protezione
2 - Motoriduttore
3 - Trasformatore
4 - Scheda elettronica ZL55
5 - Braccio di trasmissione standard
6 - Gruppo finecorsa
7 - Presa di alimentazione
Came Cancelli Automatici è una azienda certificata per il sistema di gestione della qualità aziendale ISO 9001 e di gestione ambientale
ISO 14001. Came progetta e produce interamente in Italia.
Il prodotto in oggetto è conforme alle seguenti normative: vedi Dichiarazione di conformità.
