CAME V700 - Accessoires en Option; Renseignements Techniques

1
2
2
1
Pag.
3
3 -
Code manuel:
119ES87
119ES 87 ver.
2
2 01/2013
© CAME cancelli automatici s.p.a. - Les données et les indications fournies dans ce manuel d’installation peuvent subir des modifications à tout moment sans avis préalable de la part de CAME cancelli automatici s.p.a.2
FRANÇAIS
Intermittence d’opération : 50 %
Degré de protection : IP40
Poids : 5,9 kg
Classe d’isolation :
Température de service : -20°/+55°
Important! Vérifi er si les appareils de commande et de sécurité ainsi que les accessoires sont d’origine CAME; ceci facilite le montage
et la maintenance du système.

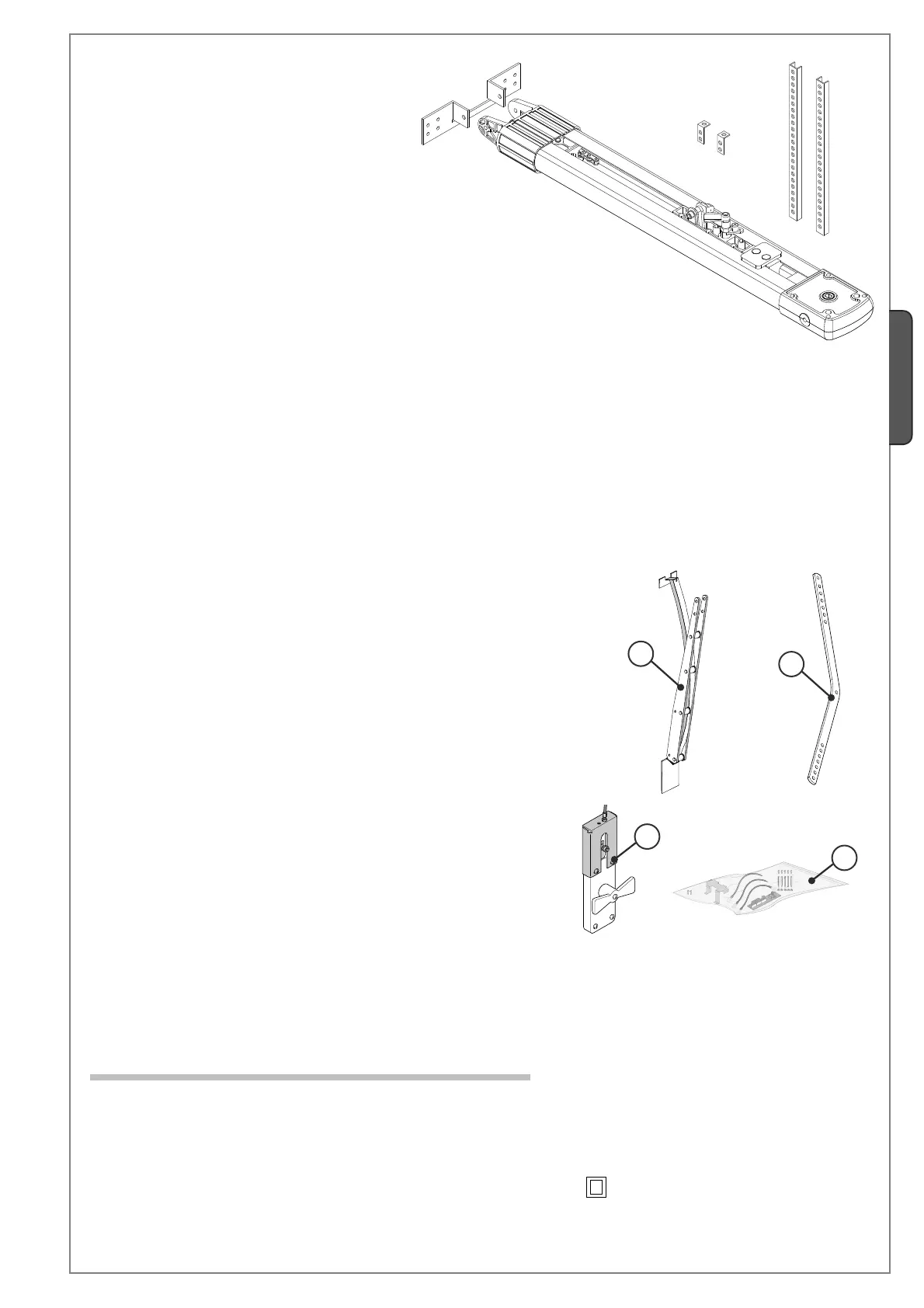

BARRE DE COULISSEMENT
V0679 - Groupe de guidage avec chaîne L= 3,02 m.
V0684 - comme V0679 mais avec deux pièces à
assembler
- portes basculantes à contrepoids avec une hauteur
maximale de 2,40 m.
- portes basculantes à ressorts avec une hauteur maximale de
2,25 m.
- portes sectionnelles avec une hauteur maximale de 2,20 m.
V0682 - Groupe de guidage avec chaîne L= 3,52 m.
- portes basculantes à ressorts avec une hauteur
maximale de 2,75 m.
- portes sectionnelles avec une hauteur maximale de 2,70 m.
V0683 - Groupe de guidage avec chaîne L= 4,02 m.
- portes basculantes à ressorts avec une hauteur maximale de 3,25 m.
- portes sectionnelles avec une hauteur maximale de 3,20 m.
V0685 - Groupe de guidage à chaîne L= 3,02 m.
V0687 - comme V0685 mais avec deux pièces à assembler
- portes basculantes à contrepoids avec une hauteur maximale de 2,40 m.
- portes basculantes à ressorts avec une hauteur maximale de 2,25 m.
- portes sectionnelles avec une hauteur maximale de 2,20 m.
V0686 - Groupe de guidage à courroie L= 3,52 m.
- portes basculantes à ressorts avec une hauteur maximale de 2,75 m.
- portes sectionnelles avec une hauteur maximale de 2,70 m.
V0688 - Groupe de guidage à courroie L= 4,02
- portes basculantes à ressorts avec une hauteur maximale de 3,25 m.
- portes sectionnelles avec une hauteur maximale de 3,20 m.
* voir page 5 (5.4 Exemple d’application).
BRAS DE TRANSMISSION EN OPTION
1) 001V201 - Bras de transmission pour portes basculantes à contrepoids;
2) 001V122 - Bras de transmission renforcé pour grandes portes
sectionnelles;
ACCESSOIRES EN OPTION
1) 001V121 - Dispositif de déblocage à corde applicable sur la poignée;
2) 001V0670 - Carte de connexion aux batteries de secours, avec support
pour 2 batteries (12V-1,2Ah exclus).
4.3 Renseignements techniques
MOTORÉDUCTEUR V700
Alimentation armoire : 230V A.C. 50/60Hz
Alimentation moteur : 24V D.C. 50/60Hz
Absorption max. : 11A
Puissance : 260W
Couple max. : 850Nm
Vitesse moyenne : 6m/min
