РУССКИЙ
Средняя скорость: 6 м/мин
Интенсивность работы: 50 %
Класс защиты: IP40
Масса: 5,9 кг
Класс изоляции:
Диапазон рабочих температур: -20°/+55°
Важно! Проверьте, чтобы все аксессуары, а также устройства управления и безопасности были производства компании
CAME; оригинальные компоненты гарантируют исправность работы системы, упрощают ее эксплуатацию и техническое
обслуживание.
НАПРАВЛЯЮЩИЕ ПРОФИЛИ
V0679 - Цепная передача, L = 3,02 м
V0684 - Цепная передача, аналогичная V0679, но
состоящая из двух частей и предназначенная для:
- подъёмно-поворотных ворот с противовесами
высотой до 2,40 м;
- подъёмно-поворотных ворот с пружинами высотой до 2,25 м;
- секционных ворот* высотой до 2,20 м.
V0682 - Цепная передача L = 3,52 м, предназначенная для:
- подъёмно-поворотных ворот с пружинами высотой до 2,75 м;
- секционных ворот* высотой до 2,70 м.
V0683 - Цепная передача L = 4,02 м, предназначенная для:
- подъёмно-поворотных ворот с пружинами высотой до 3,25 м;
- секционных ворот* высотой до 3,20 м.
V0685 - Цепная передача L = 3,02 м, предназначенная для:
V0687 - Цепная передача, аналогичная V0685, но состоящая из двух частей и
предназначенная для:
- подъёмно-поворотных ворот с противовесами высотой до 2,40 м;
- подъёмно-поворотных ворот с пружинами высотой до 2,25 м;
- секционных ворот* высотой до 2,20 м.
V0686 - Ременная передача L = 3,52 м, предназначенная для:
- подъёмно-поворотных ворот с пружинами высотой до 2,75 м;
- секционных ворот* высотой до 2,70 м.
V0688 - Ременная передача L = 4,02 м, предназначенная для:
- подъёмно-поворотных ворот с пружинами высотой до 3,25 м;
- секционных* ворот высотой до 3,20 м.
* См. стр. 5.
4.3 Технические характеристики
ПРИВОД V700
Электропитание блока управления: ~230 В
50/60 Гц
Электропитание привода: =24 В 50/60 Гц
Макс. потребляемый ток: 11 А
Мощность: 260 Вт
Макс. крутящий момент: 850 Нм

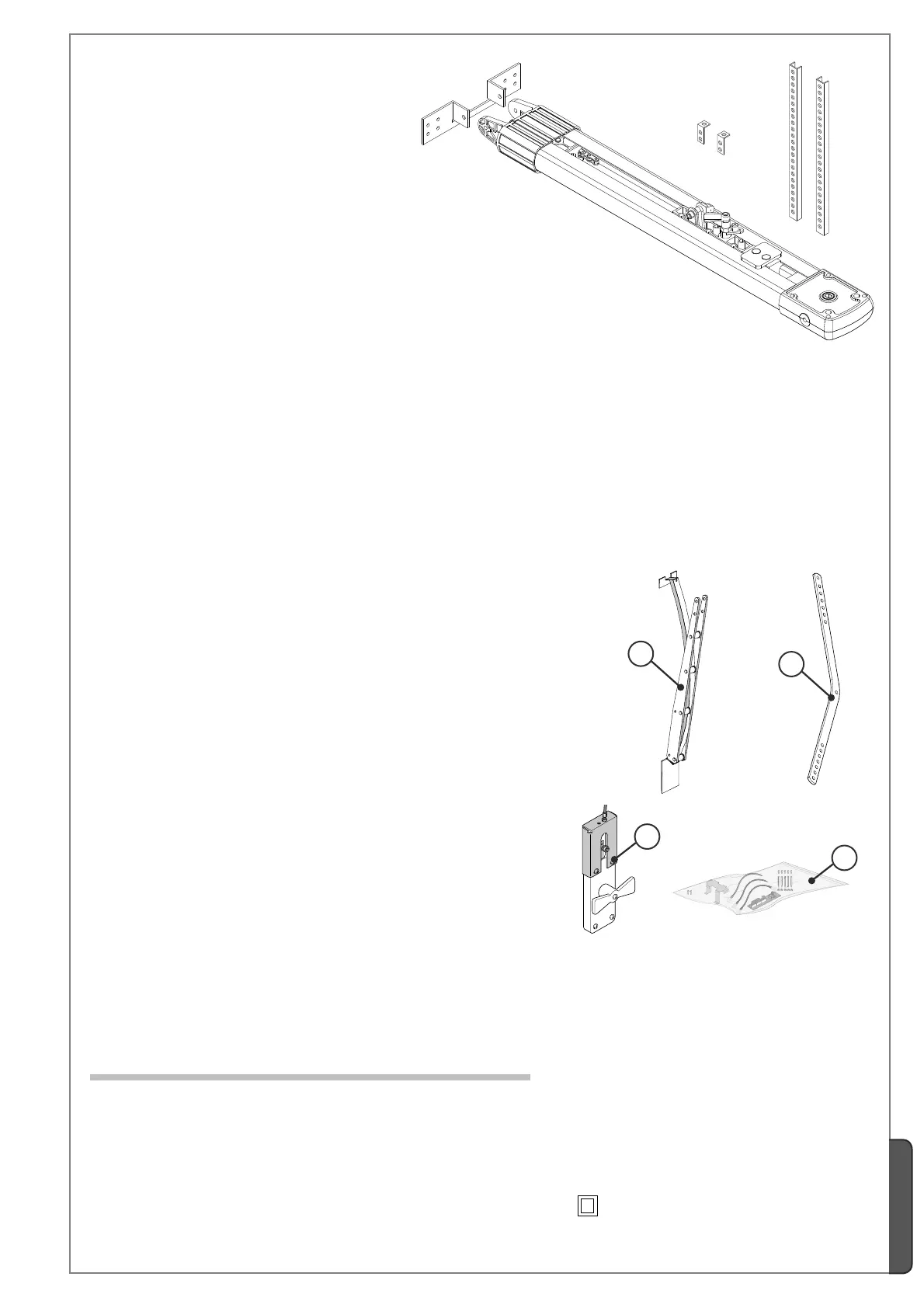

РЫЧАГИ ПЕРЕДАЧИ - ОПЦИЯ
1) 001V201 – Передающий рычаг для подъёмно-поворотных ворот с
противовесом.
2) 001V122 – Передающий рычаг-адаптер для секционных ворот.
ДОПОЛНИТЕЛЬНЫЕ АКСЕССУАРЫ
1) 001V121 – Тросовый механизм дистанционной разблокировки.
2) 001V0670 – Система аварийного питания, работающая от двух
аккумуляторов 12 В, 1,2 Ач (приобретаются отдельно).
