6
6
4#!
3%.3
&53-/4/2%!
&53
!##!
&53#%.42M!
#(
!02%
!0#(
!&
+
-
23
1
2
3
4
5
6
7 8 9 10
11 12 13
14
15
16
17
18
19
20
21
53%/.,96&53%3
.
,
22
Pag.
11 -
Codice manuale:
119ES 87 ver.
2 01/2013
© CAME cancelli automatici s.p.a. - I dati e le informazioni indicate in questo manuale sono da ritenersi suscettibili di modifica in qualsiasi momento e senza obbligo di preavviso da parte di CAME cancelli automatici s.p.a.
ITALIANO

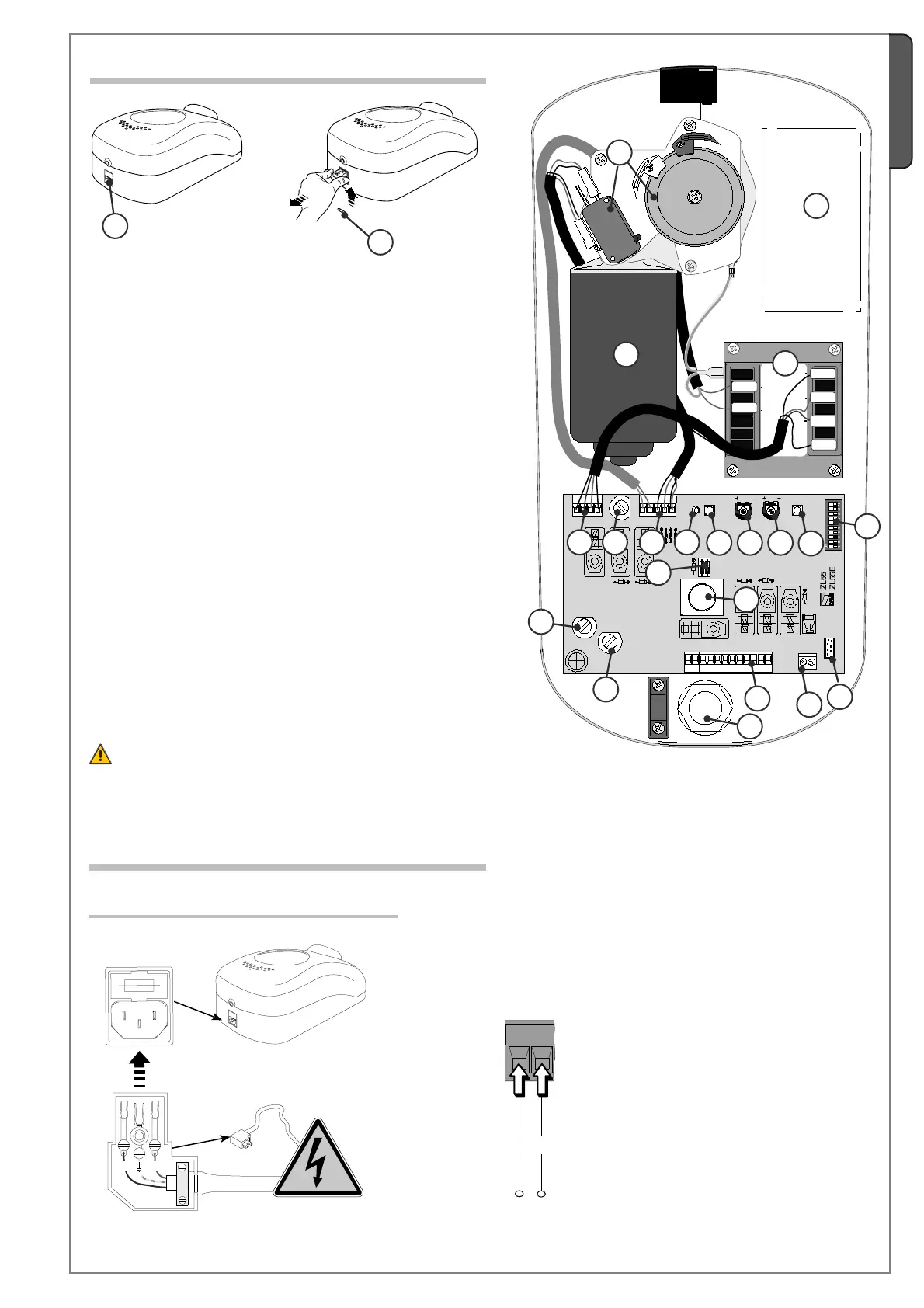

6.2 Componenti principali
6.3 Collegamenti elettrici
Alimentazione e accessori
Morsetti per l’alimentazione degli accessori:
- a 24V a.c. (corrente alternata) normalmente;
- a 24V d.c. (corrente continua) quando
intervengono le batterie d’emergenza;
Potenza complessiva consentita: 40W.
1) Presa di alimentazione 230V
2) Fusibile di linea 1,6A
3) Gruppo fi necorsa
4) Spazio per batterie d’emergenza
5) Motoriduttore
6) Trasformatore
7) Morsettiera collegamento trasformatore
8) Fusibile motore 10A
9) Morsettiera collegamento motoriduttore e fi necorsa
10) Led segnalazione radio
11) Pulsante di memorizzazione codice radio
12) Trimmer TCA: regolazione tempo chiusura automatica
13) Trimmer SENS: regolazione della sensibilità amperometrica
14) Pulsante di comando per la regolazione dei finecorsa
15) Selettore funzioni a 10 dip
16) Selettore funzioni a 2 dip
17) Lampada di servizio
18) Fusibile accessori 3,15A
19) Fusibile centralina 315mA
20) Morsettiera per collegamento accessori e dispositivi di comando
21) Innesto scheda di radiofrequenza “AF”
22) Foro per ingresso cavi elettrici
23) Morsettiera per antenna radio
Alimentazione a
230V a.c. - 50/60 Hz
Attenzione! Prima di intervenire sull’apparecchiatura, togliere la
tensione di linea e scollegare le batterie di emergenza (se presenti).
