CAME V700 Installation Manual

1
2
2
1
Pag.
3
3 -
Codice manuale:
119ES87
119ES 87 ver.
2
2 01/2013
© CAME cancelli automatici s.p.a. - I dati e le informazioni indicate in questo manuale sono da ritenersi suscettibili di modifica in qualsiasi momento e senza obbligo di preavviso da parte di CAME cancelli automatici s.p.a.
ITALIANO
Intermittenza di lavoro: 50 %
Grado di protezione: IP40
Peso: 5,9 kg
Classe d’isolamento:
Temp. di esercizio: -20/+55
Importante! Controllare che le apparecchiature di comando, di sicurezza e gli accessori siano originali CAME; ciò garantisce una facile
installazione e manutenzione dell’impianto.
BARRE DI SCORRIMENTO
V0679 - Gruppo guida con catena L= 3.02 m
V0684 - come V0679 ma i due pezzi da assemblare:
- porte basculanti a contrappesi fi no a 2,40 m di
altezza;
- porte basculanti a molle fi no a 2,25 m di altezza;
- porte sezionali* fi no a 2,20 m di altezza.
V0682 - Gruppo guida con catena L= 3.52 m:
- porte basculanti a molle fi no a 2,75 m di altezza;
- porte sezionali* fi no a 2,70 m di altezza;
V0683 - Gruppo guida con catena L= 4.02 m:
- per porte basculanti a molle fi no a 3,25 m di altezza;
- per porte sezionali* fi no a 3,20 m di altezza;
V0685 - Gruppo guida con catena L= 3.02 m
V0687 - come V0685 ma i due pezzi da assemblare:
- porte basculanti a contrappesi fi no a 2,40 m di altezza;
- porte basculanti a molle fi no a 2,25 m di altezza;
- porte sezionali* fi no a 2,20 m di altezza.
V0686 - Gruppo guida con cinghia L= 3.52 m:
- porte basculanti a molle fi no a 2,75 m di altezza;
- porte sezionali* fi no a 2,70 m di altezza;
V0688 - Gruppo guida con cinghia L= 4.02 m:
- per porte basculanti a molle fi no a 3,25 m di altezza;
- per porte sezionali* fi no a 3,20 m di altezza.
* vedi pagina 5.
4.3 Dati tecnici
MOTORIDUTTORE V700
Alimentazione quadro: 230V A.C. 50/60Hz
Alimentazione motore: 24V D.C. 50/60Hz
Assorbimento max.: 11A
Potenza: 260W
Coppia max.: 850Nm
Velocità media: 6m/min

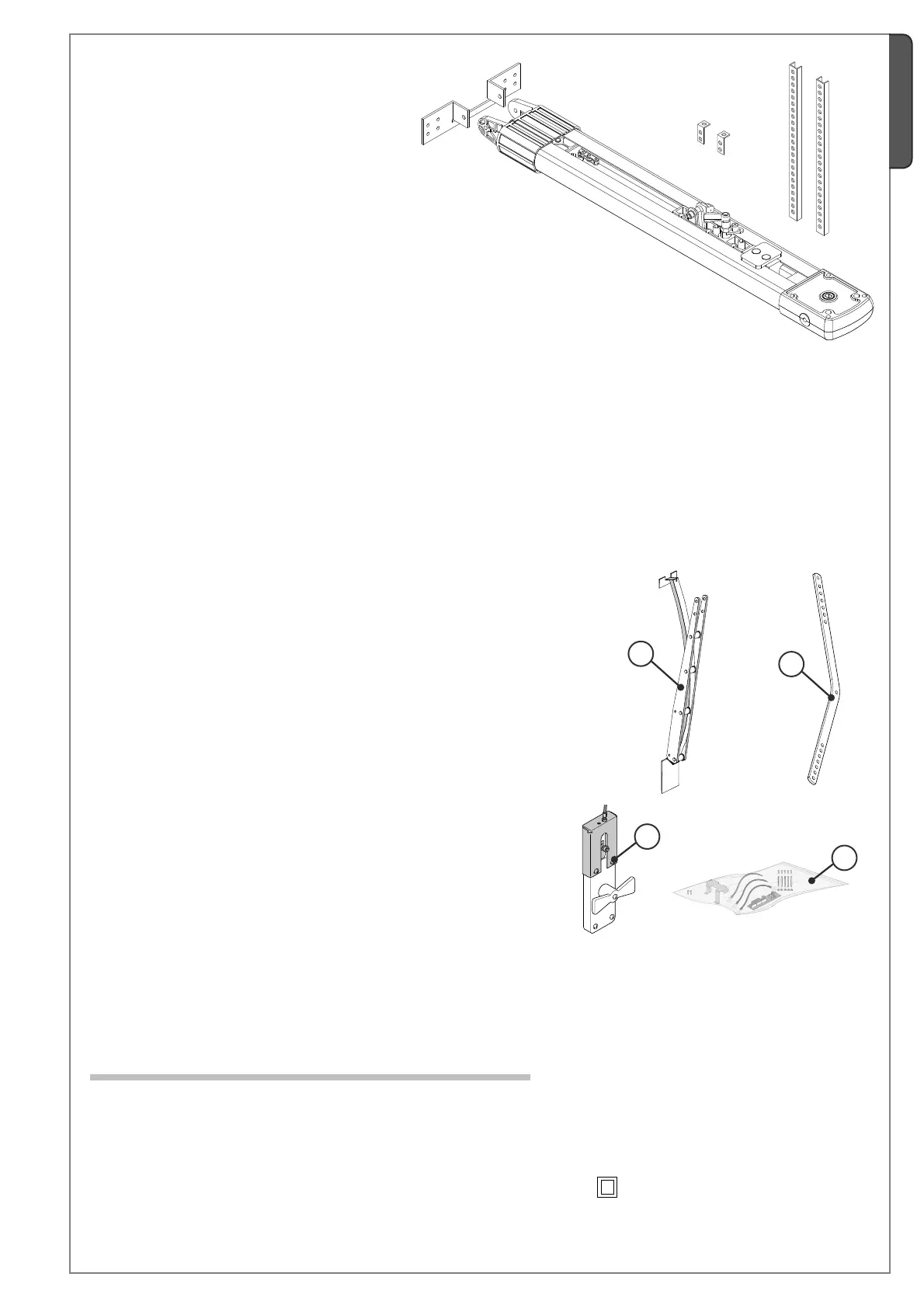

BRACCI DI TRASMISSIONE OPZIONALI
1) 001V201 - Braccio di trasmissione per porte basculanti a contrappeso
2) 001V122 - Braccio di trasmissione maggiorato per portoni sezionali
ACCESSORI OPZIONALI
1) 001V121 - Dispositivo di sblocco a cordino da applicare sulla maniglia
2) 001V0670 - Scheda di collegamento batterie d’emergenza, con supporto
per 2 batterie (12V-1,2Ah escluse)
