6.6.3 Wiring diagrams

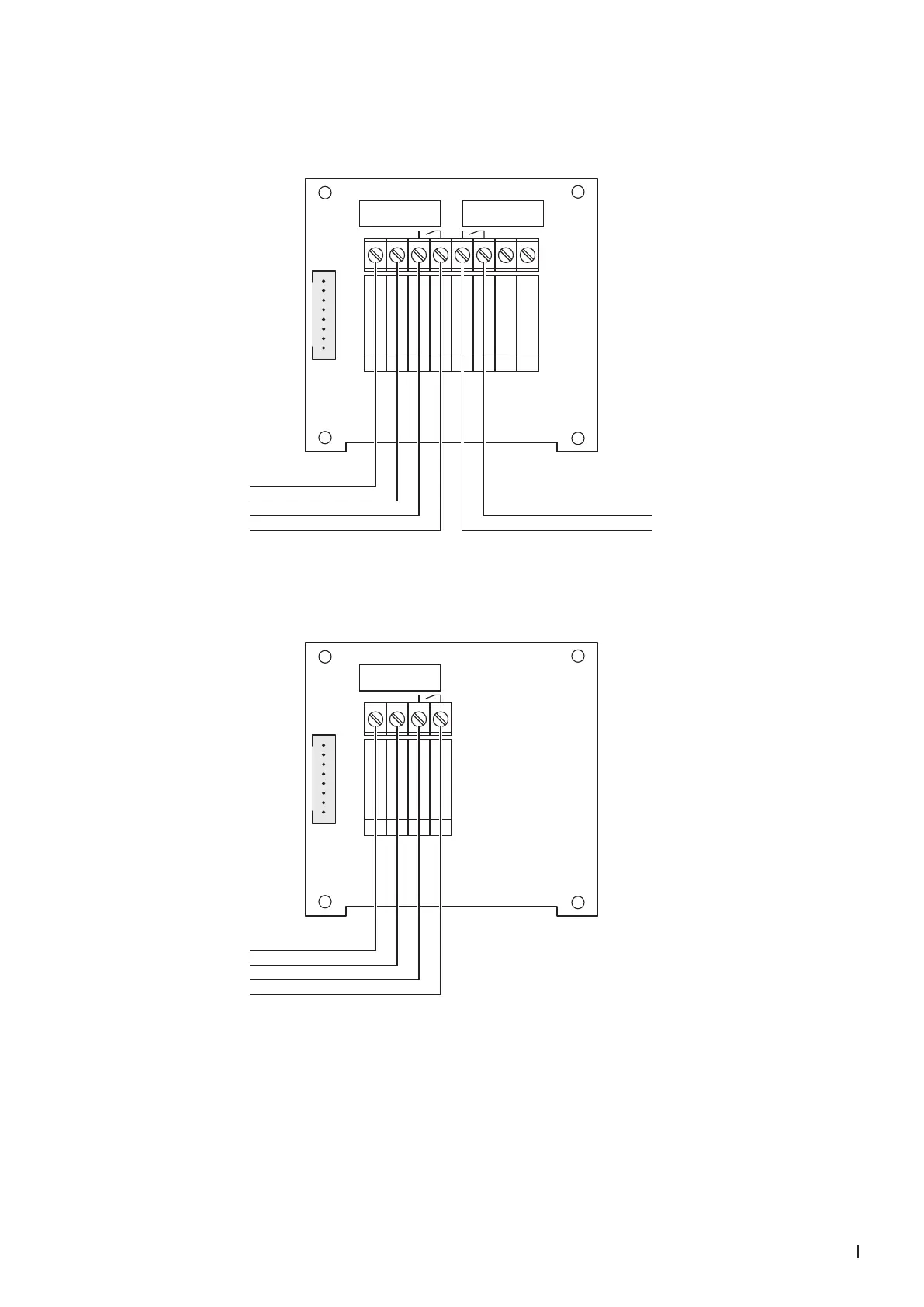

6.6.3.1 Wiring diagram Condair CHD and CHD-NA
0V / GND
1
24V AC/DC
2
DO1
3
DO1
4
DO2
5
DO2
6
RT
7
RT
8
IN/CTRL
V+
24 V AC/DC ±10%
0V / GND
Furnace fan
6.6.3.2 Wiring diagram Condair CHD-S
0V / GND
1
24V AC/DC
G0 G
2
DO1
3
DO1
Q13 Q14
4
Safety/Hygro
V+
24 V AC/DC ±10%
0V / GND
