Derby cycle Impulse Evo - Sattelhöhe Einstellen: Schnellspannhebel

DE-18 Originalbetriebsanleitung | Pedelec Impulse Evo / Impulse Evo Next Version 4
GEFAHR
Das Schließen des Schnellspannhebels sollte so schwer gehen,
dass Sie dafür den Handballen benötigen (120 N: Entspricht einer
Gewichtskraft von 12 kg). Der Abdruck des Hebels sollte sich in der
Handächeabzeichnen.Andernfalls kann er sich während der Fahrt
önen,dieSattelstützekannsichlösenundSiekönnensehrschwer
stürzen. Haben Sie den Schnellspanner zu fest geschlossen, kann die
Sattelstütze brechen – passiert das während der Fahrt, können Sie
sehr schwer stürzen.

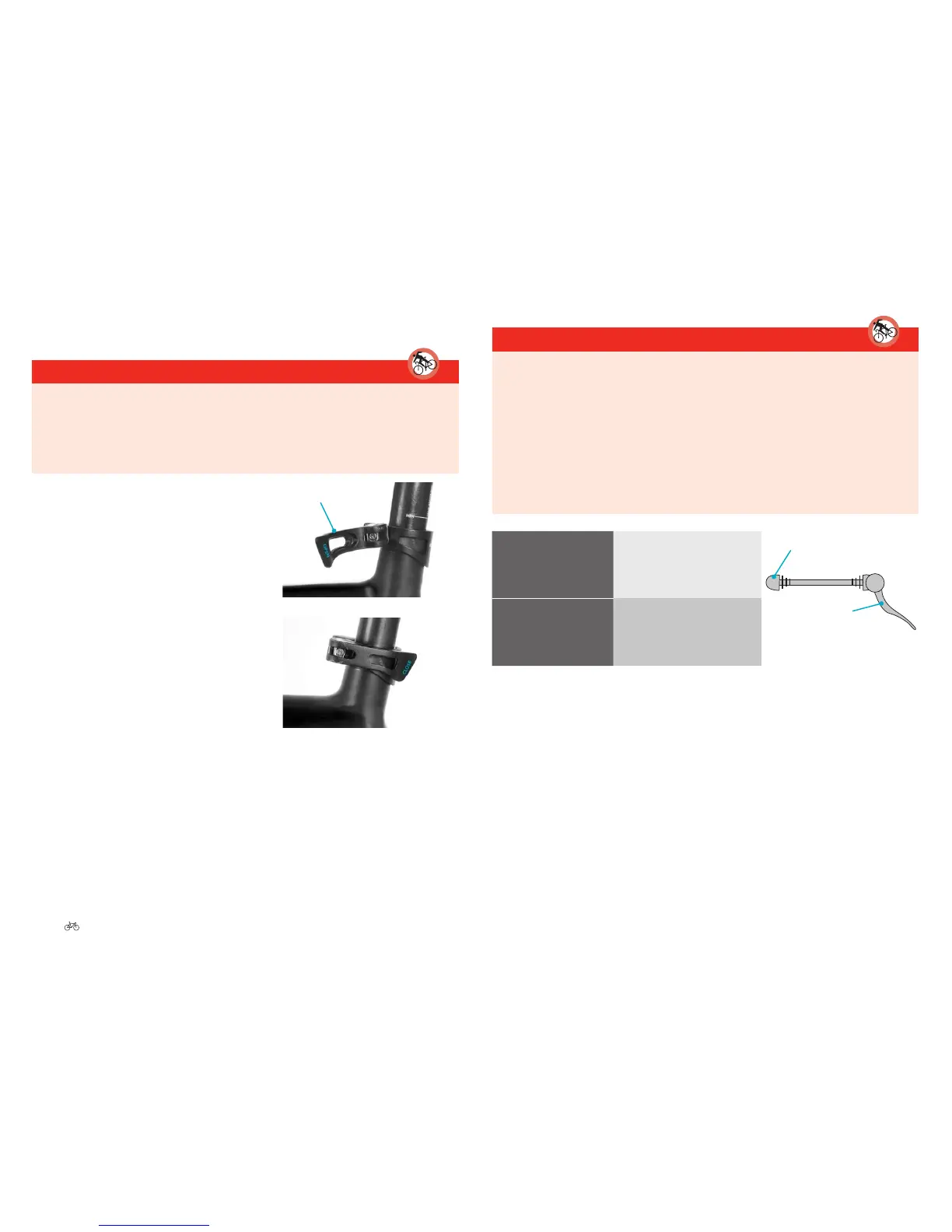

Schnellspannhebel
lässt sich zu leicht
schließen
1. Einstellmutter im
Uhrzeigersinn drehen.
2.
Schnellspannhebel erneut
zuklappen.
Schnellspannhebel
Einstellmutter
Schnellspannhebelgeönet
Schnellspannhebel
lässt sich kaum
schließen
1. Einstellmutter gegen den
Uhrzeigersinn drehen.
2.
Schnellspannhebel erneut
zuklappen.
3. Überprüfen Sie den festen Sitz des Sattels, indem Sie versuchen, ihn
zu verdrehen.
3.2.3 Sattelhöhe einstellen: Schnellspannhebel
*
GEFAHR
Der Schnellspannhebel muss korrekt geschlossen sein, bevor Sie
losfahren. Andernfalls kann sich die Sattelstütze lösen oder brechen
– passiert das während der Fahrt, können Sie stürzen. Schwerste
Verletzungen können die Folge sein.
1. ÖnenSiedenSchnellspannhebel,
indemSieihnum180˚umklappen.
Auf der Innenseite des Hebels ist nun
zumeist „OPEN“ zu lesen.
2. Schließen Sie den Schnellspannhebel,
indemSieihnum180˚zuklappen.
Auf der Außenseite des Hebels ist nun
zumeist „CLOSE“ zu lesen.
Schnellspannhebel
zu 1.Schnellspannhebeloen
zu 2. Schnellspannhebel geschlossen
*modellabhängig
