Originalbetriebsanleitung | Pedelec Impulse Evo / Impulse Evo Next Version 4 DE-19

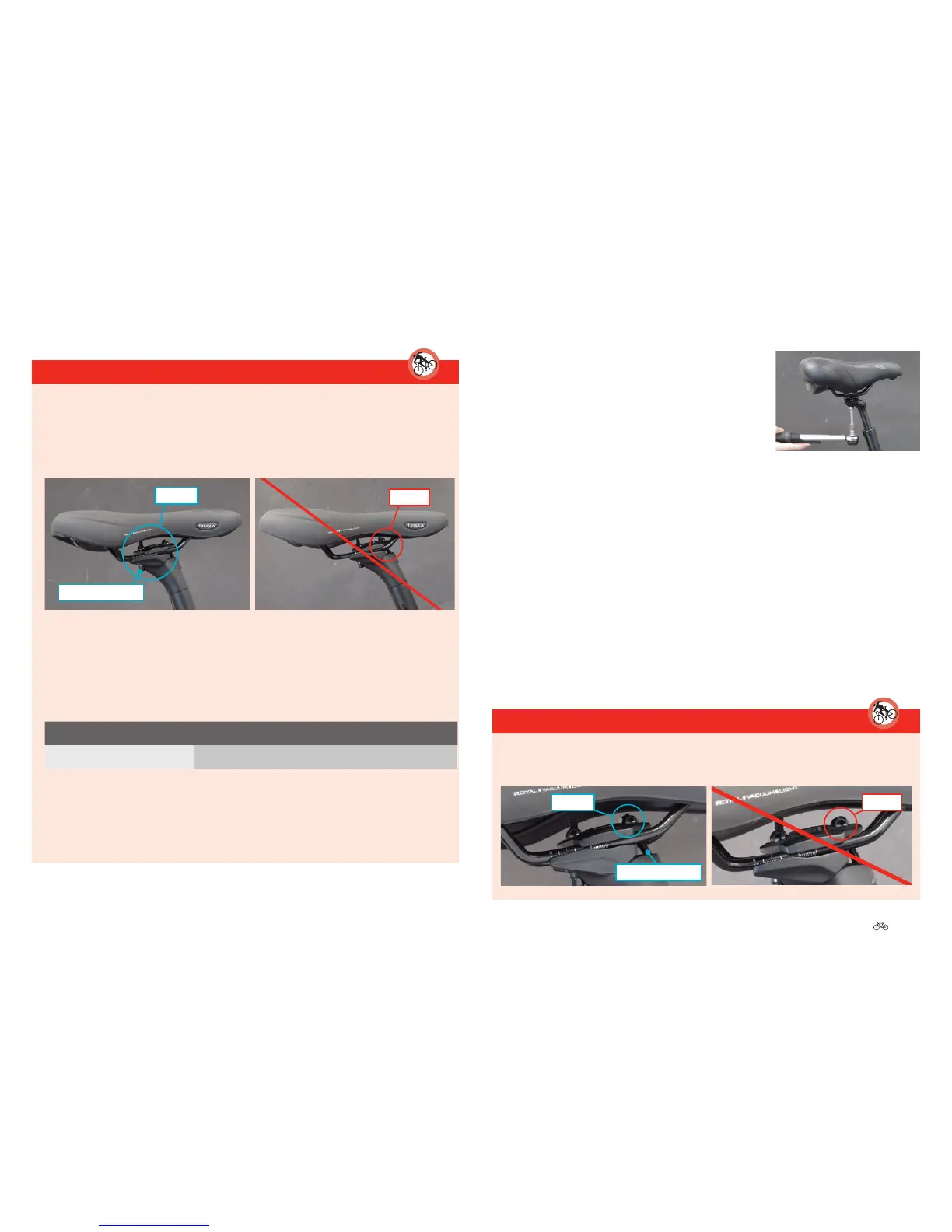

3.3 Sattel verschieben und neigen
GEFAHR
Klemmen Sie den Sattel nie in den Bögen des Sattelgestells, sondern
immer im geraden Bereich. Verschieben Sie den Sattel nur innerhalb
des geraden Bereichs (Abb. 1). Sattelstreben, die außerhalb des
Bereichs geklemmt werden, können versagen (Abb. 2).
richtig
Klemmschraube
Abb. 1
falsch
Abb. 2
Zum Anziehen der Klemmschrauben einen Drehmomentschlüssel
benutzen. Das vorgeschriebene Anzugsdrehmoment beachten. Wenn
keine Werte auf dem Bauteil angegeben sind, verwenden Sie die
Anzugsdrehmomente aus der folgenden Tabelle:
Gewinde Anzugsdrehmoment [Nm]
M5/M6/M7/M8 M5:5/M6:10/M7:14/M8:22
Andernfalls können sich Schrauben lösen, abreißen oder brechen.
Passiert das während der Fahrt, können Bauteile abgehen und Sie
sehr schwer stürzen. Wenn Sie die Schrauben zu fest anziehen,
können außerdem Komponenten beschädigt werden.
3.3.1 Einschraubenstütze: Sattel verschieben und neigen
1. Lösen Sie die Klemmschraube, indem Sie
diese gegen den Uhrzeigersinn drehen.
Drehen Sie die Schraube höchstens zwei
bis drei Umdrehungen auf, sonst kann der
gesamte Mechanismus aus einander fallen.
2. Verschieben Sie den Sattel wunschgemäß vor
oder zurück.
3. Kippen Sie den Fahrradsattel in die gewünschte Neigung.
4. Drehen Sie die Klemmschraube fest, indem Sie diese mit einem
Drehmomentschlüssel im Uhrzeigersinn festdrehen.
5. Stellen Sie sicher, dass der wieder festgeschraubte Sattel nicht
abkippt, machen Sie die Probe, indem Sie mit den Händen
abwechselnd die Spitze und das Ende belasten.
3.3.2 Zweischraubenstütze: Sattel verschieben und
neigen
GEFAHR
Klemmschrauben gerade und vollständig in die Mutter drehen.
Andernfalls können die Schrauben aus den Muttern reißen.
richtig
Klemmschraube
falsch
zu 1. Klemmschraube lösen
