5. Tirez sur la courroie comme sur une corde de guitare. L'application
convertit le bruit en la fréquence propre de la courroie.
6. Tournez la pédale d'un quart de tour et répétez la mesure.
7. Comparezlafréquencedelacourroieauxvaleursdeconsigne,ande
vériersilatensiondecourroiedoitêtremodiée.
Consignes de tension Cycliste petit et léger
Cycliste grand et ro-
buste
Moyeu à transmission
intégrée
50 Hz 60 Hz

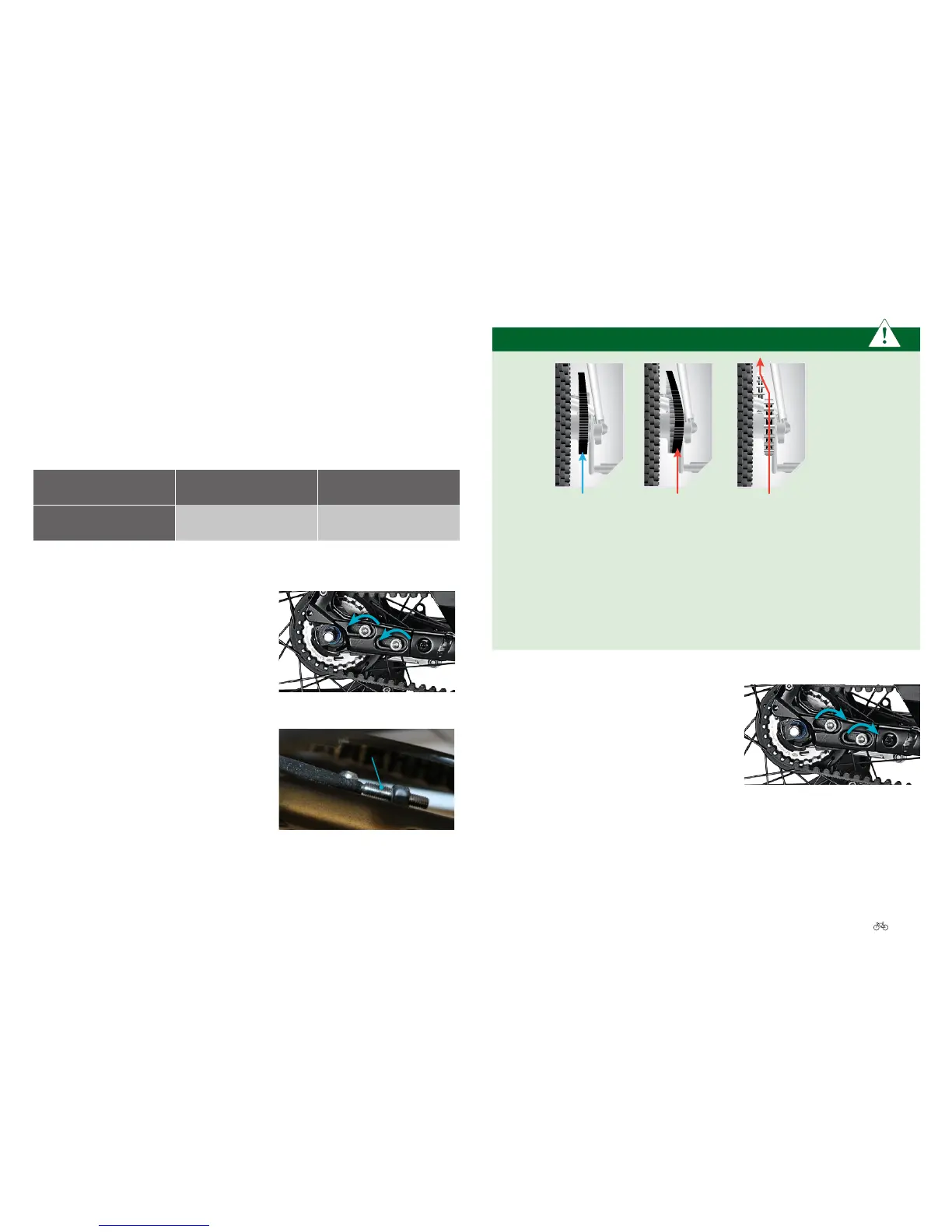

Réglez la tension de courroie
1. Retirez la batterie du Pedelec.
2. Dévisser les vis de l'extrémité en les
tournant dans le sens antihoraire.
3. Augmentez ou diminuez la tension à
l'aide de la vis de réglage. Veillez à ce
que la roue soit bien alignée.
cf. 2. Dévisser la vis
cf. 3. Vis de réglage
Vis de réglage
ATTENTION
KORREKTE AUSRICHTUNG CDC-ZAHNKRÄNZE SIND
NICHT KORREKT AUSGERICHTET
CDX-ZAHNKRÄNZE SIND
NICHT KORREKT USGERICHTET
Alignement
correct
Les couronnes
dentées ne sont
pas correctement
alignées
Les couronnes
dentées ne sont pas
correctement alignées
Pendant le réglage de la tension, veillez à conserver l'alignement
correct de la courroie. Dans le cas contraire, le fonctionnement sera
bruyant, la courroie ou le pignon s'useront plus vite et la courroie
peut sauter.
Fig. : Gates Corporation : Manuel d'utilisateur Gates Carbon Drive. 2014, p. 13.
URL:http://de.gatescarbondrive.com/Tech/Resources(version07/01/2016)
4. Serrez les vis de l'extrémité dans le
sens horaire et à un couple de 1620
Nm. 12. Couples de serrage P. FR-104
cf. 4. Serrer les vis
