Originalbetriebsanleitung | Pedelec Impulse Evo / Impulse Evo Next Version 4 DE-25
6. Zupfen Sie an dem Riemen, so dass er wie eine Gitarrensaite schwingt.
Die App wandelt das Geräusch in die Eigenfrequenz des Riemens um.
7. Drehen Sie die Pedale um eine Vierteldrehung und wiederholen
Sie die Messung.
8. Vergleichen Sie die Frequenz des Riemens mit den Vorgaben,
um zu sehen, ob die Riemenspannung angepasst werden muss.
Spannungs vorgaben kleiner, leichter Fahrer großer, kräftiger Fahrer
Nabenschaltung
50 Hz 60 Hz

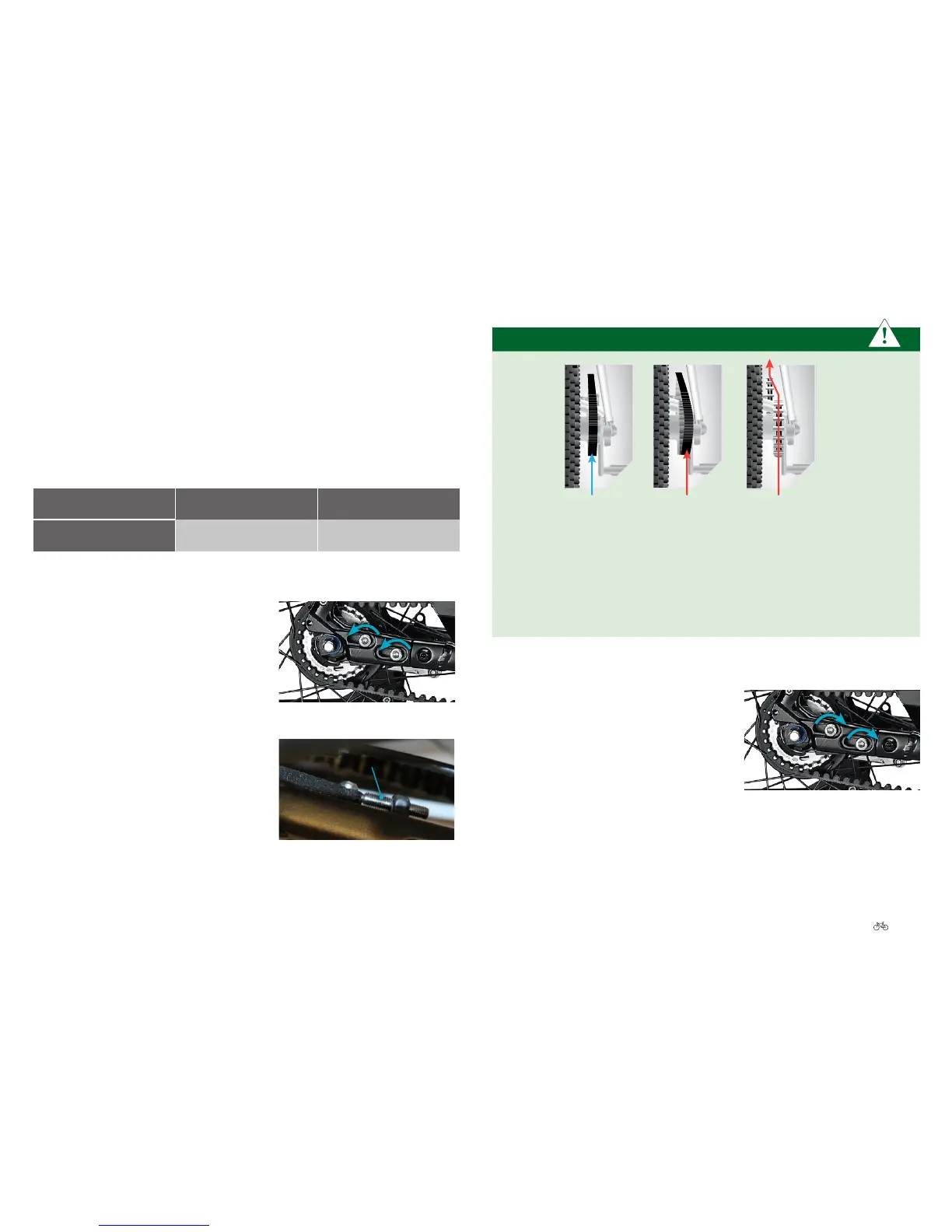

Riemenspannung einstellen
1. Pedelec-Akku entnehmen.
2. Schrauben vom Ausfallende lösen,
indem Sie diesen gegen den
Uhrzeigersinn drehen.
3. Durch Drehen der Stellschraube die
Spannung erhöhen oder senken.
Achten Sie darauf, das Laufrad gerade
zu montieren.
zu 2. Schrauben lösen
zu 3. Stellschraube
Stellschraube
ACHTUNG
KORREKTE AUSRICHTUNG CDC-ZAHNKRÄNZE SIND
NICHT KORREKT AUSGERICHTET
CDX-ZAHNKRÄNZE SIND
NICHT KORREKT USGERICHTET
Korrekte
Ausrichtung
Zahnkränze sind
nicht korrekt
ausgerichtet
Zahnkränze sind
nicht korrekt
ausgerichtet
Während der Spannungseinstellung muss die korrekte Ausrichtung
des Riemens beibehalten werden. Andernfalls kann es u.a. zu
Geräuschbildung, frühzeitigem Ver schleiß von Riemen oder Zahnkranz
und zum Abspringen des Riemens kommen.
Abb.: Gates Corporation: Gates Carbon Drive Benutzerhandbuch. 2014, S.13.
URL:http://de.gatescarbondrive.com/Tech/Resources(Stand07.01.2016)
4. Schrauben vom Ausfallende mit
16 - 20 Nm im Uhrzeigersinn
anziehen  12. Anzugsdrehmomente
S. DE-105.
zu 4. Schrauben anziehen
