Originalbetriebsanleitung | Pedelec Impulse Evo / Impulse Evo Next Version 4 DE-27

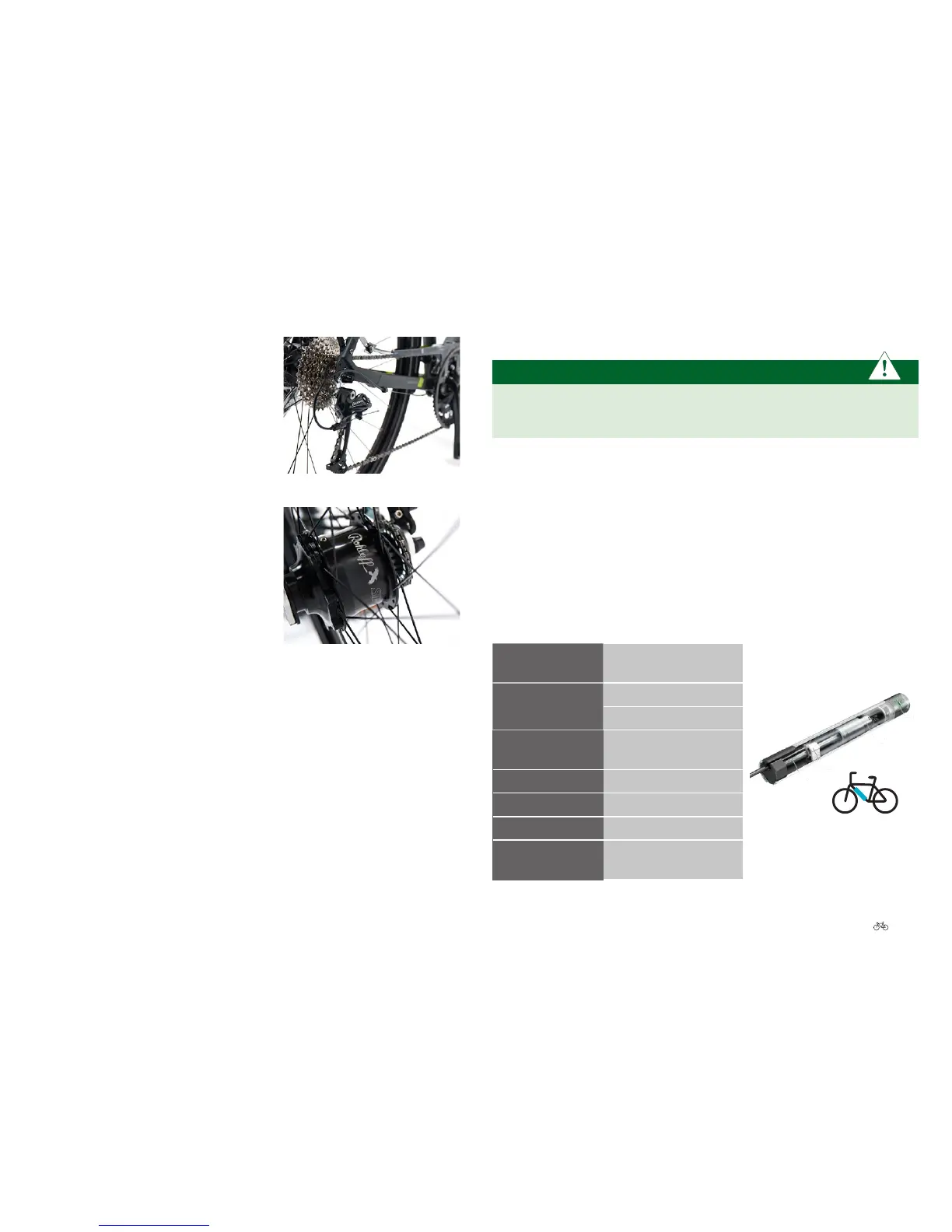

Kettenschaltung*
Hier wird beim Gangwechsel die Kette
auf ein Zahnrad gehievt. Die Kette muss
also in Bewegung bleiben, damit die
Zähne des Zahnrads leicht und schonend
in die Kettenglieder greifen. Für einen
erfolgreichen Schaltvorgang daher im-
mer nach vorne treten, nie nach hinten!
Dabei nur leicht mittreten.
Nabenschaltung*
HierndetderGangwechselinder
Hinterradnabe statt. Dort geht es sehr
eng her, deshalb ist es sinnvoll, beim
Schalten leicht mitzutreten.
Kettenschaltung
Nabenschaltung
3.10.1 FAG Shift unit - Elektronische Schaltung
ACHTUNG
Das Nachrüsten an einem dafür nicht vorgesehenen Rahmen wird
nicht empfohlen.
Die FAG Shift unit ist eine elektronische Fahrradschaltung. Sie
besteht aus einem Schaltaktor und einem Kommunikationsmodul. Der
SchaltaktorbendetsichbeimImpulseEvoRS-SystemimUnterrohr,
das Kommunikationsmodul am Motorträger. Der Schaltaktor führt
über einen Schaltzug die mechanische Bewegung an der verbundenen
Fahrradschaltung aus.
3.10.1.1 Technische Daten
Schaltaktor
Spannungsver-
sorgung
24V / 36V
Position am Pedelec
Stromverbrauch
Kontrolle < 10 mA
Schaltvorgang < 800 mA
Schalt-
geschwindigkeit
150 mm/s
Zugkraft
Maximal 100 N
Länge
203,5 mm
Durchmesser
25 mm
Schutzklasse im
Einbau
IP54
*modellabhängig
