Prepare - 94 JT40/JT40 All Terrain Operator’s Manual
Plan Bore Path

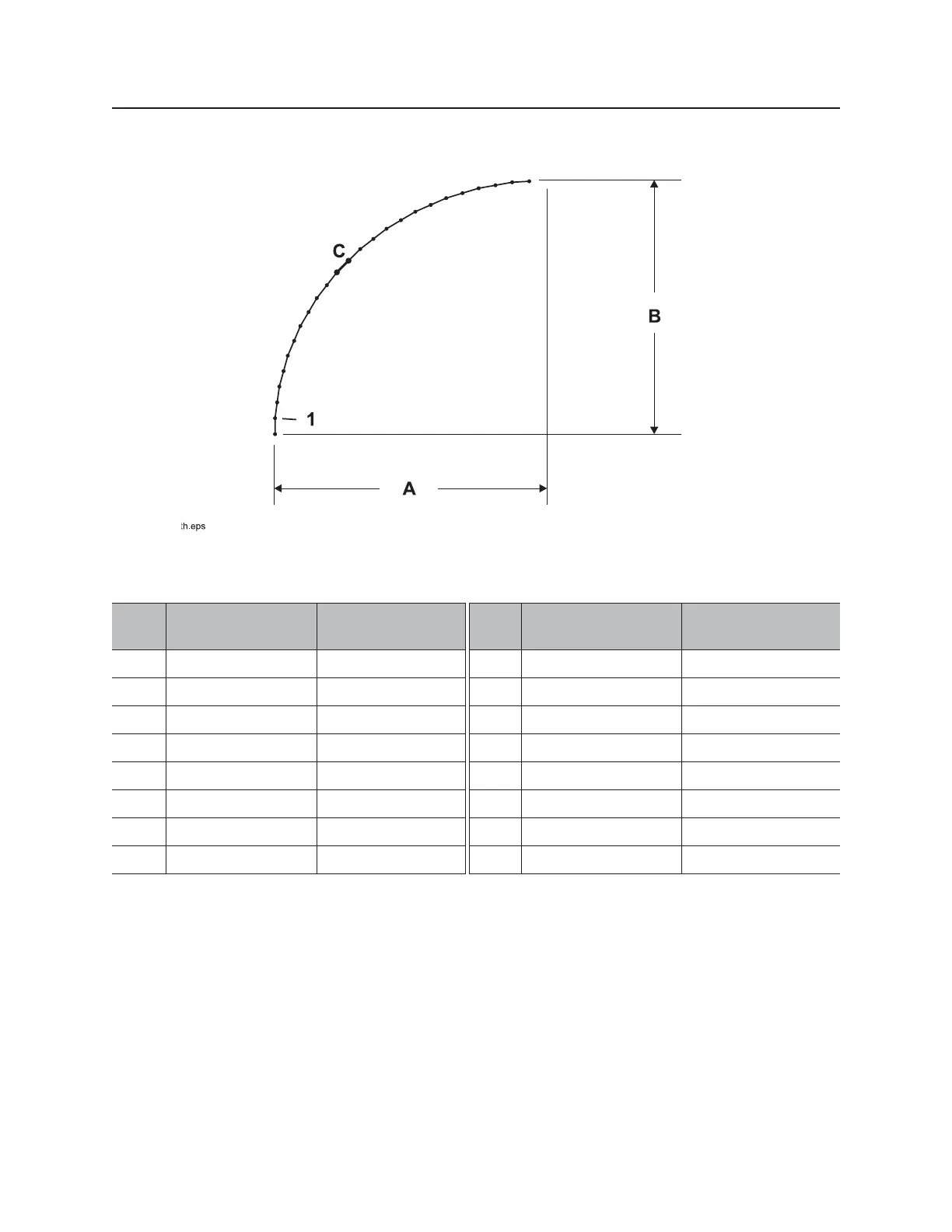

Pipe-By-Pipe Bend Limits
JT40 Power Pipe
®
HD
Pipe
(C)
Forward (B) Deflection (A) Pipe
(C)
Forward (B) Deflection (A)
1 14’ 11.7” (4.56 m) 0’ 9.2” (0.23 m) 9 116’ 6.7” (35.53 m) 58’ 1.2” (17.71 m)
2 29’ 9.5” (9.08 m) 3’ 0.9” (0.94 m) 10 124’ 11.5” (38.10 m) 70’ 6.3” (21.50 m)
3 44’ 3.5” (13.50 m) 6’ 10.6” (2.10 m) 11 132’ 0.5” (40.25 m) 83’ 8.8” (25.52 m)
4 58’ 3.9” (17.78 m) 12’ 1.9” (3.71 m) 12 137’ 8.8” (30.72 m) 97’ 9.3” (29.80 m)
5 71’ 8.9” (21.87 m) 18’ 10.2” (5.75 m) 13 141’ 11.6” (41.98 m) 111’ 11.9” (34.14 m)
6 84’ 4.9” (25.73 m) 26’ 10.5” (8.19 m) 14 144’ 8.4” (44.10 m) 126’ 8.8” (38.63 m)
7 96’ 2.1” (29.31 m) 36’ 2.0” (11.02 m) 15 145’ 10.9” (44.47 m) 141’ 8.2” (43.19 m)
8 106’ 11.2” (32.59 m) 46’ 7.3” (14.21 m) 16 146’ 0.0” (44.50 m) 146’ 0.0” (44.50 m)
