105

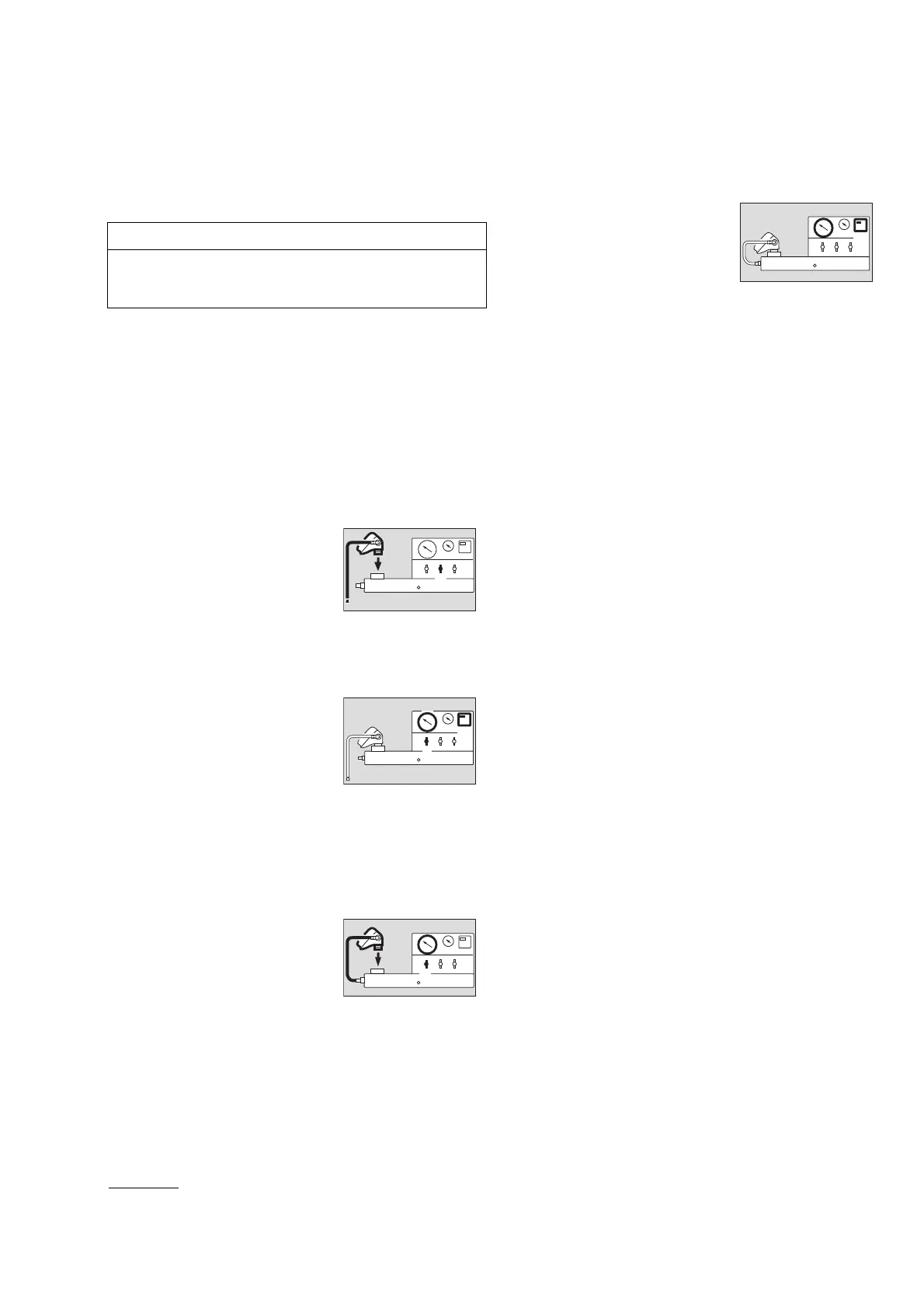

Kontroll av lungeautomater
Normaltrykk lungeautomat med
mellomtrykkobling
Klargjøre testapparatet
Nødvendig tilbehør:
— Plugg 9/20 (12 94 091)
— Teststykke PE (R 51 591)
— Teststykke P (R 50 028)
— ESA-adapter AG 02 406
 Ta av testhodet.
 Tett lungeautomaten med
pluggen (1).
 Koble lungeautomaten med
tilhørende teststykke/adapter
til rundgjengekoblingen (2).
 Åpne trykklufttilførselen.
 Velg målepunkt "Rundgjengetilkobling" (3).
Kontroller tetthet
 Still inn testtid
1)
(1).
 Opprett testtrykk
1)
:
Trekk styrespak (2) flere
ganger kort forover for
fininnstilling.
Trykket vises på
lavtrykksmanometeret (3).
 Start timer (1).
 Etter utløpt testtid, les av trykket og sammenlign
trykkdifferansen med den nominelle verdien
1)
.
Kontrollere åpningstrykket
 Ta lungeautomaten av
rundgjengetilkoblingen.
 Ta av pluggen og koble til
mellomtrykkslangen (1).
Koblingen skal gå i lås.
 Koble lungeautomaten til
rundgjengekoblingen igjen (2).
 Opprett overtrykk langsomt (3).
 Hold øye med manometeret (4).
 Les av åpningstrykket (2) og sammenlign med
nominell verdi
1)
.
ANVISNING
Som alternativ til følgende beskrivelse kan funksjonen
av en lungeautomat kontrolleres i bruksposisjon (med
maske på testhodet).
1) Se bruksanvisningen for lungeautomaten.
04321075.eps
2
1
3
04421075.eps
1
2
3
3
03421075.eps
2
1
3
4
Åpne doseringsventilen
 Still inn testtid
1)
(1).
 Opprett testtrykk
1)
.
 Start timer (1).
 Etter utløpt testtid, les av
trykket og sammenlign
trykkdifferansen med den
nominelle verdien
1)
.
Avslutte kontrollen
 Slipp trykket av ledningssystemet.
 Demonter testanordningen.
04121075.eps
1
2
