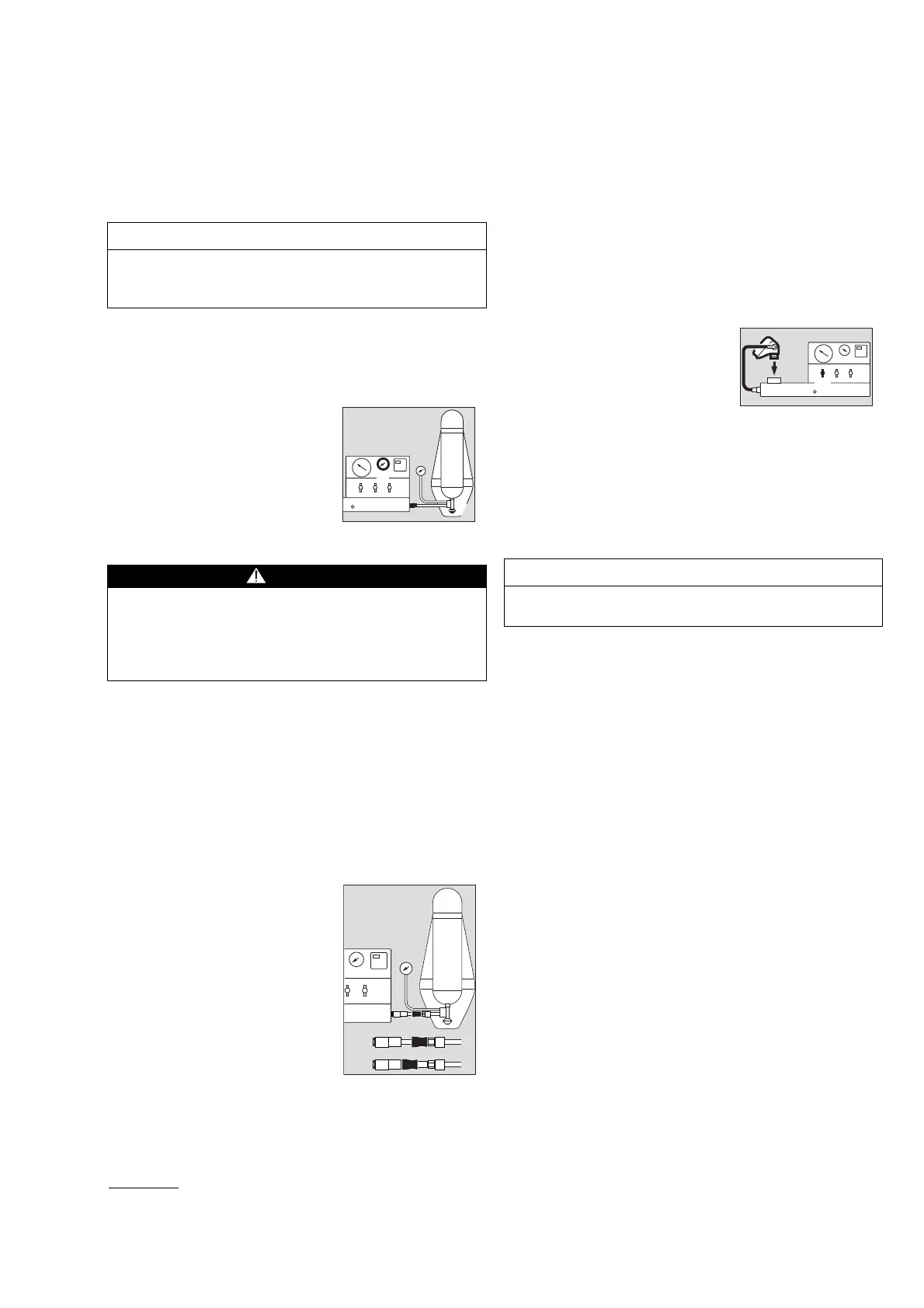

109
Kontrollere pressluftapparatet
Klargjøre testapparatet
Nødvendig tilbehør:
eventuelt mellomtrykk stengeventil (AG 02 382)
Koble pressluftapparatet til
testapparatet (1).
Pluggkoblingen skal gå i lås.
Dersom slangen på
lungeautomaten har en
kobling, koble mellomtrykk
stengeventilen til
mellomtrykkutgangen.
Kontroller statisk mellomtrykk og mellomtrykk-
følgeren
Åpne flaskeventilen (2).
Les av mellomtrykket (3) og sammenlign med nominell
verdi
1)
.
Still inn testtid
1)
.
Les av mellomtrykket og sammenlign med første verdi.
Gjennomføre høytrykk tetthetskontroll
Forsikre deg om at
mellomtrykk stengeventilen er
lukket (1).
Still inn testtid
1)
.
Lukk flaskeventilen og les av
trykket på manometeret.
Start timer.
Etter utløpt testtid, les av
trykket og sammenlign
trykkdifferansen med den
nominelle verdien
1)
.
Åpne mellomtrykk stengeventil
(2) for å lufte ut systemet.
ANVISNING
Pressluftapparater som har lungeautomat fast montert
på reduksjonsventilen kan ikke testes som beskrives. Få
informasjon om testing fra Dräger.
ADVARSEL
Når det gjøres arbeid på høytrykkssystemet:
Forsikre deg om at alle koblinger er sikret før
flaskeventilen åpnes.
Det er ellers fare for personskader dersom deler av
systemet løsner.
1) Se bruksanvisningen for pressluftapparatet.
00821075.eps
3
1
2
05221075.eps
1
2
Sammenligne manometer
Nødvendig tilbehør:
Eksternt høytrykksmanometer (R 28 445)
T-stykke (33 37 660)
Koble flasken fra reduksjonsventilen.
Sett inn eksternt høytrykksmanometer med T-stykke
mellom flasken og trykkreduksjonsventilen.
Koble mellomtrykkslangen fra
lungeautomaten til
testapparatet (1).
Åpne flaskeventil.
Koble lungeautomaten til
rundgjengekoblingen (2).
Les av trykket på manometeret på pressluftapparatet
og sammenlign med verdien på det eksterne
høytrykksmanometeret.
Lukke flaskeventil.
Opprett undertrykk langsomt (3) til trykket er redusert
til neste testverdi.
Sammenlign verdiene på manometerne.
Kontrollere responstrykket til varslingsinnretningen
Tapp luften langsomt av pressluftapparatet.
Når varselfløyten på pressluftapparatet, les av verdien
på det eksterne høytrykksmanometer og sammenlign
med nominell verdi
1)
.
Avslutte kontrollen
Slipp trykket av ledningssystemet.
Demonter testanordningen.
ANVISNING
Manometerne bør sammenlignes ved ulike trykk, f.eks.
ved 300 bar, 200 bar, 100 bar, 70 bar.
04121075.eps
2
1
3
