121

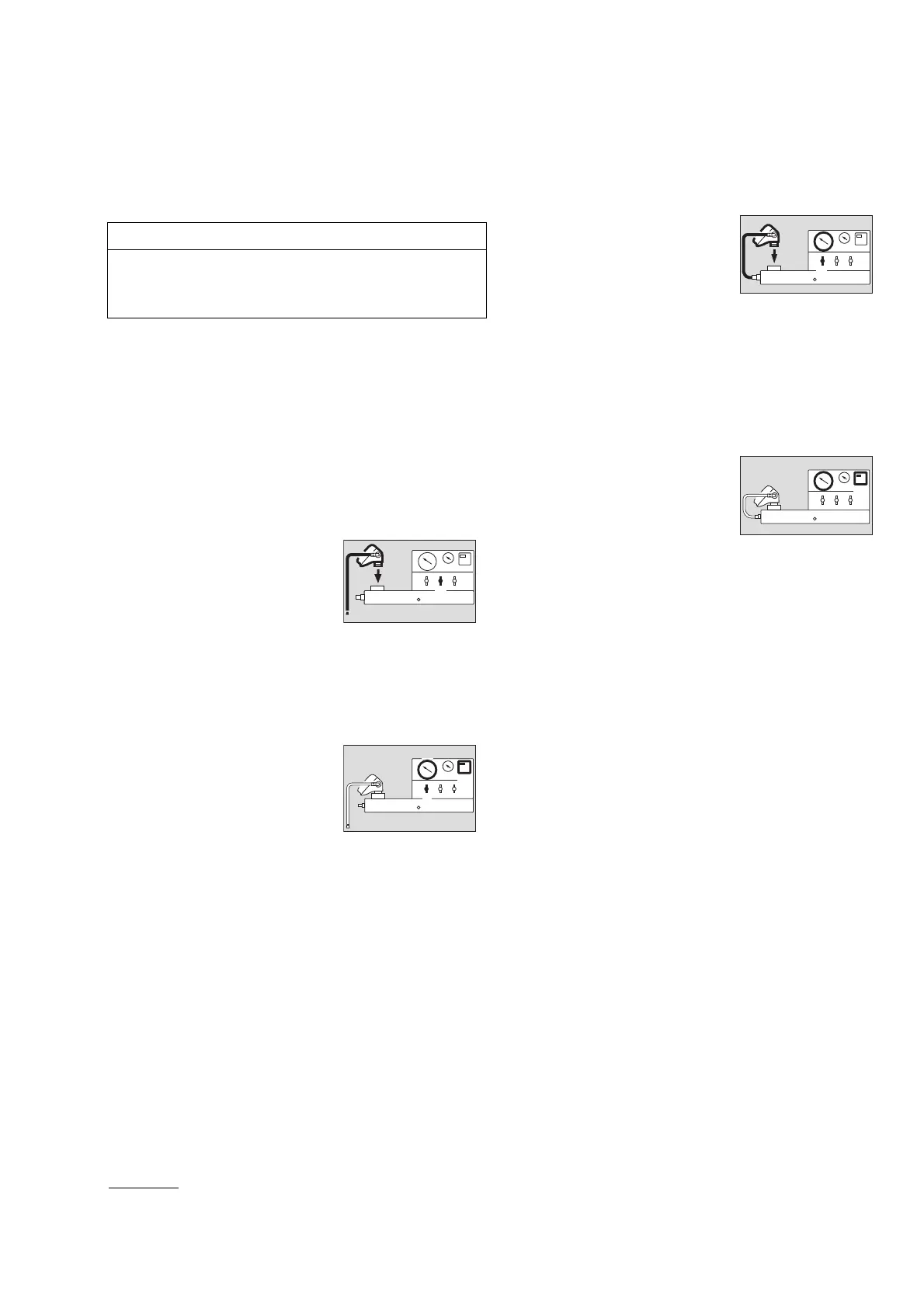

Проверка легочных автоматов
Легочные автоматы с нормальным
давлением с муфтой среднего давления
Подготовка к работе
Необходимые принадлежности:
– Заглушка 9/20 (12 94 091)
– Испытательный адаптер PE (R 51 591)
– Испытательный адаптер P (R 50 028)
– Адаптер ESA (AG 02 406)
 Снимите испытательную голову.
 Закройте шланг среднего
давления легочного автомата
заглушкой (1).
 С помощью соответствующего
испытательного адаптера
подсоедините легочный
автомат к соединению с круглой резьбой (2).
 Откройте вентиль подачи сжатого воздуха.
 Выберите точку измерения "соединение с круглой
резьбой" (3).
П
pовеpкa геpметичности
 Задайте контрольное время
1)
(1).
 Создайте испытательное
давление
1)
:
Для точной регулировки
нескольно раз на
непродолжительное время
сдвиньте управляющий рычаг (2) вперед.
Считайте показания манометра низкого давления (3).
 Включите таймер (1).
 По истечении контрольного времени считайте
показания манометра и сравните разность давлений с
указанным значением
1)
.
УКАЗАНИЕ
В качестве альтернативы приведенному описанию
работоспособность легочных автоматов можно
проверить в рабочем положении (с полнолицевой
маской на испытательной голове).
1) См. Pуководство по эксплуатации легочного автомата.
04321075.eps
2
1
3
04421075.eps
1
2
3
3
Проверка открывающего давления легочного
автомата
 Отсоедините легочный
автомат от соединения с
круглой резьбой.
 Выньте заглушку и вставьте
шланг среднего давления (1).
Должен быть слышен щелчок.
 Снова подсоедините легочный автомат к соединению
с круглой резьбой (2).
 Медленно создавайте отрицательное давление (3).
 Следите за показаниями манометра (4).
 Считайте открывающее давление легочного автомата
и сравните
его с указанным значением
1
.
Проверка дозирующего клапана
 Задайте контрольное время на
таймере
1)
(1).
 Создайте испытательное
давление
1)
.
 Включите таймер (1).
 По истечении контрольного времени считайте
показания манометра и сравните разность давлений с
указанным значением
1)
.
Завершите проверку
 Сбросьте давление в системе.
 Разберите испытательную установку.
03421075.eps
2
1
3
4
04121075.eps
1
2
