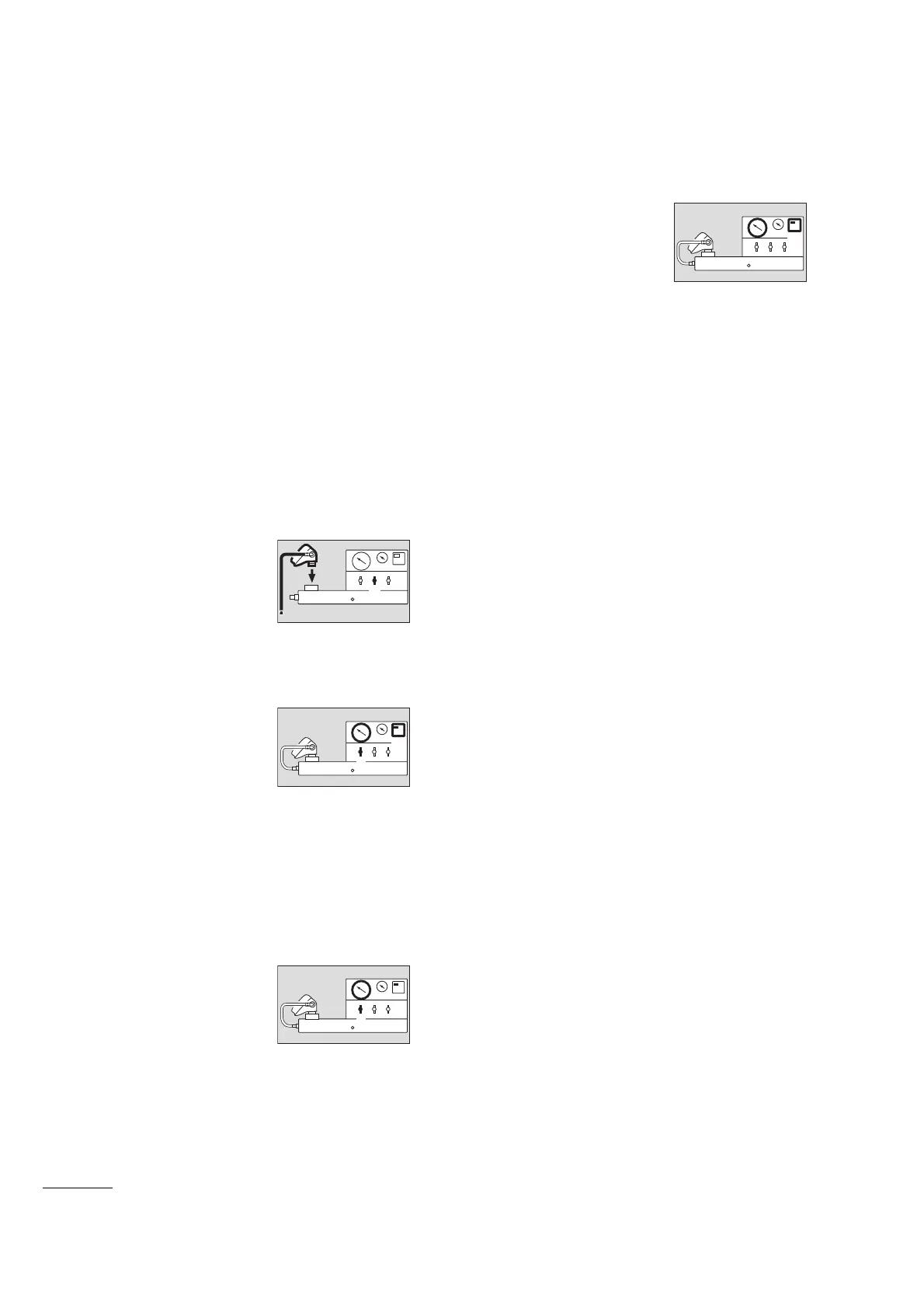

Dräger Testor 3100 User Manual

12
Überdruck-Lungenautomat ohne
Mitteldruckkupplung
Prüfgerät vorbereiten
Benötigtes Zubehör:
— Prüfstück PE (R 51 591)
— Prüfstück P (R 50 028)
— ESA-Adapter (AG 02 406)
— Adapter für Lungenautomaten des PSS 90/100
(33 37 650)
— Adapter für Lungenautomaten des PSS 7000 (auf
Anfrage)
 Druckluftflasche des Pressluftatmers schließen.
 Lungenautomaten vom Druckminderer demontieren.
 Adapter auf den Anschluss des Lungenautomaten
montieren.
 Adapter in den Druckminderer montieren.
 Prüfkopf abnehmen.
 Überdruckfunktion am Lungenautomaten abschalten.
 Lungenautomaten mit dem
zugehörigen Prüfstück/
Adapter an den Rundgewinde-
Anschluss anschließen (2).
 Druckluftversorgung öffnen.
 Messpunkt "Rundgewinde-
Anschluss" ansteuern (3).
Dichtheit prüfen
 Prüfzeit
1)
einstellen (1).
 Schlauch mit einem stumpfen
Werkzeug abklemmen.
 Prüfdruck
1)
erzeugen:
Steuerhebel zum
Feineinstellen mehrfach kurz
nach vorn ziehen (2).
Der Druck wird am Niederdruckmanometer (3)
angezeigt.
 Timer starten (1).
 Nach Ablauf der Prüfzeit Druck ablesen und
Druckdifferenz mit dem Sollwert
1)
vergleichen.
Schaltdruck und statischen Überdruck prüfen
 Steuerhebel mehrfach kurz
betätigen und Unterdruck
langsam steigern (1).
 Unterdruck ablesen (2) und mit
dem Sollwert
1)
vergleichen.
 Statischen Überdruck (2)
ablesen und mit dem Sollwert
1)
vergleichen.
1) Siehe Gebrauchsanweisung des Lungenautomaten.
04321075.eps
2
1
3
02921075.eps
1
2
3
03521075.eps
1
2
Dosierventil prüfen
 Prüfzeit
1)
einstellen (1).
 Prüfdruck
1)
erzeugen.
 Timer starten (1).
 Nach Ablauf der Prüfzeit Druck
ablesen und Druckdifferenz
mit dem Sollwert
1)
vergleichen.
Prüfung beenden
 Leitungssystem drucklos machen.
 Prüfaufbau demontieren.
04121075.eps
1
2
