14

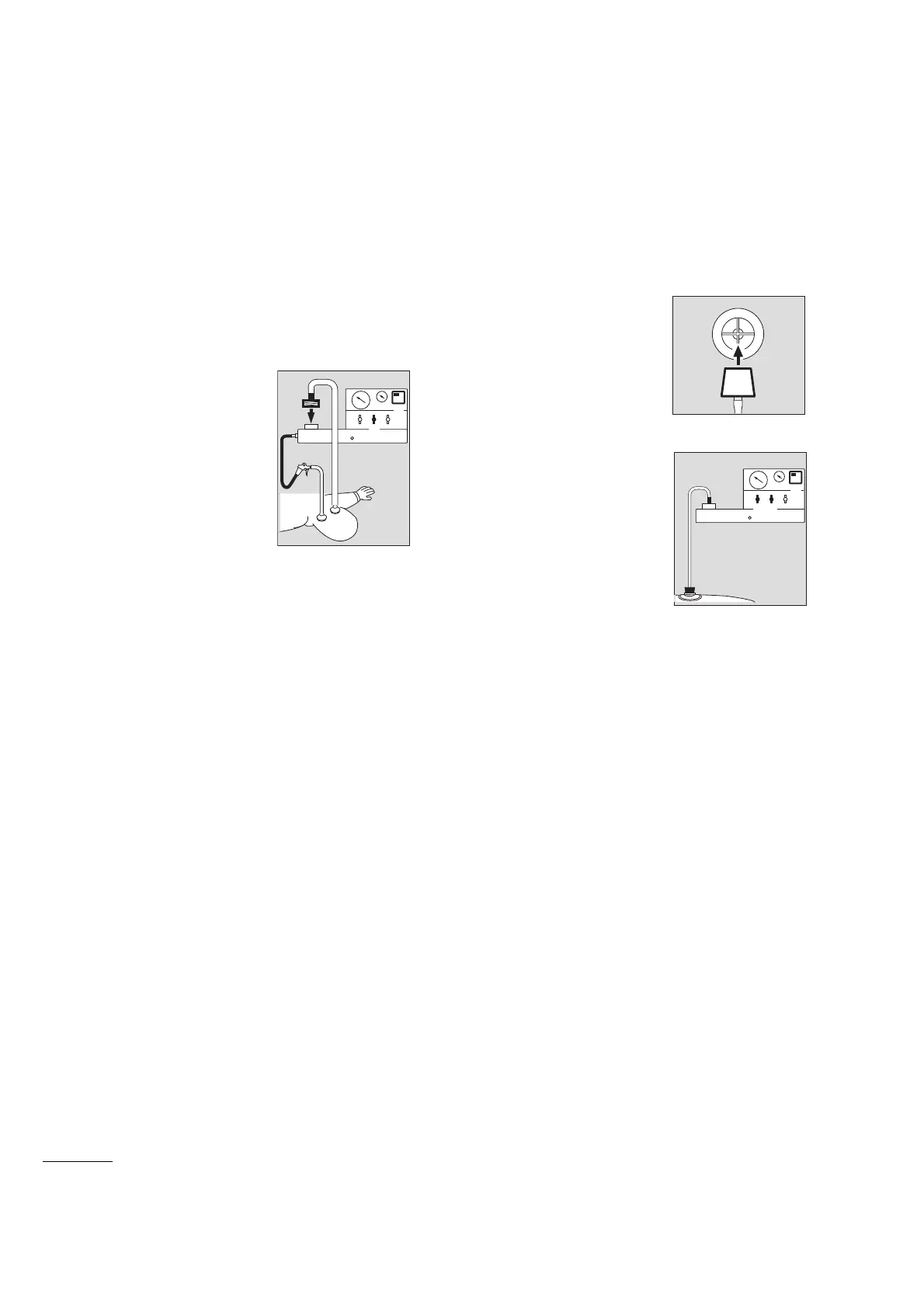

Chemikalien-Schutzanzug prüfen
Dichtheit prüfen
Benötigtes Zubehör:
— Prüfkappe (R 53 289)
— Adapter (R 53 344
1)
)
— Füllschlauch (11 98 343)
 Reißverschluss vollständig schließen und
Schutzanzug auf dem Boden ausbreiten.
 Schutzkappe von einem
Anzugventil abknöpfen,
Ventilscheibe herausnehmen,
Prüfkappe aufknöpfen und mit
der Druckluft-Pistole verbinden
(1).
 Druckluft-Pistole an Prüfgerät
anschließen (2).
Die Kupplung muss einrasten.
 Adapter in den Rundgewinde-
Anschluss schrauben (3) und
mit dem Füllschlauch verbinden.
 Schutzkappe vom zweiten Anzugventil abknöpfen,
Ventilscheibe herausnehmen, Prüfkappe aufknöpfen
und mit dem Füllschlauch verbinden (4).
 Alle übrigen Öffnungen im Chemikalien-Schutzanzug
sorgfältig schließen.
 Druckluftversorgung öffnen.
 Messpunkt "Rundgewinde-Anschluss" ansteuern (5).
 Schutzanzug mit der Druckluft-Pistole faltenfrei bis
zum Erreichen des Fülldrucks
2)
aufblasen.
Der Fülldruck wird am Niederdruck-Manometer
angezeigt.
 Beruhigungszeit
2)
einstellen und Timer starten (6).
 Beruhigungszeit abwarten, damit ein Druck- und
Temperatur-Ausgleich stattfinden kann.
Schutzanzug vor Zugluft schützen.
 Prüfdruck
2)
im Schutzanzug einstellen.
 Prüfzeit einstellen und Timer starten (6).
 Nach Ablauf der Prüfzeit Druck ablesen und
Druckdifferenz mit dem Sollwert
2)
vergleichen.
1) Der Adapter muss eine durchgängige Bohrung haben, ggf. mit
einem 5 mm-Bohrer aufbohren.
2) Siehe Gebrauchsanweisung des Chemikalien-Schutzanzugs
04021075.eps
3
2
5
6
1
4
Anzugventil prüfen
Benötigtes Zubehör:
— Ventilprüfstopfen (R 53 287)
 Ventilscheibe anfeuchten und einknöpfen.
 Reißverschluss öffnen.
 Ventilprüfstopfen von innen in
das Anzugventil
hineinpressen.
 Schlauchtülle in den
Rundgewindeanschluss
schrauben (2) und mit dem
Prüfstopfen verbinden (1).
 Prüfzeit
2)
einstellen (3).
 Druckluftversorgung öffnen.
 Messpunkt "Rundgewinde-
Anschluss" ansteuern (4).
 Prüfdruck
2)
erzeugen (5).
 Timer starten (3).
 Nach Ablauf der Prüfzeit Druck ablesen und
Druckdifferenz mit dem Sollwert
2)
vergleichen.
Prüfung beenden
 Leitungssystem drucklos machen.
 Prüfaufbau demontieren.
Reinigen und Lagern
 Prüfkopf entlüften.
 Gerät mit feuchtem Ledertuch reinigen und trocknen
lassen.
 ISO 2230 oder nationale "Richtlinien für Lagerung,
Wartung und Reinigung von Gummierzeugnissen"
beachten.
01521075.eps
04521075.eps
1
2
45
3
